Pioneer SC-LX83 - Manual (Page 28)

02
28
It

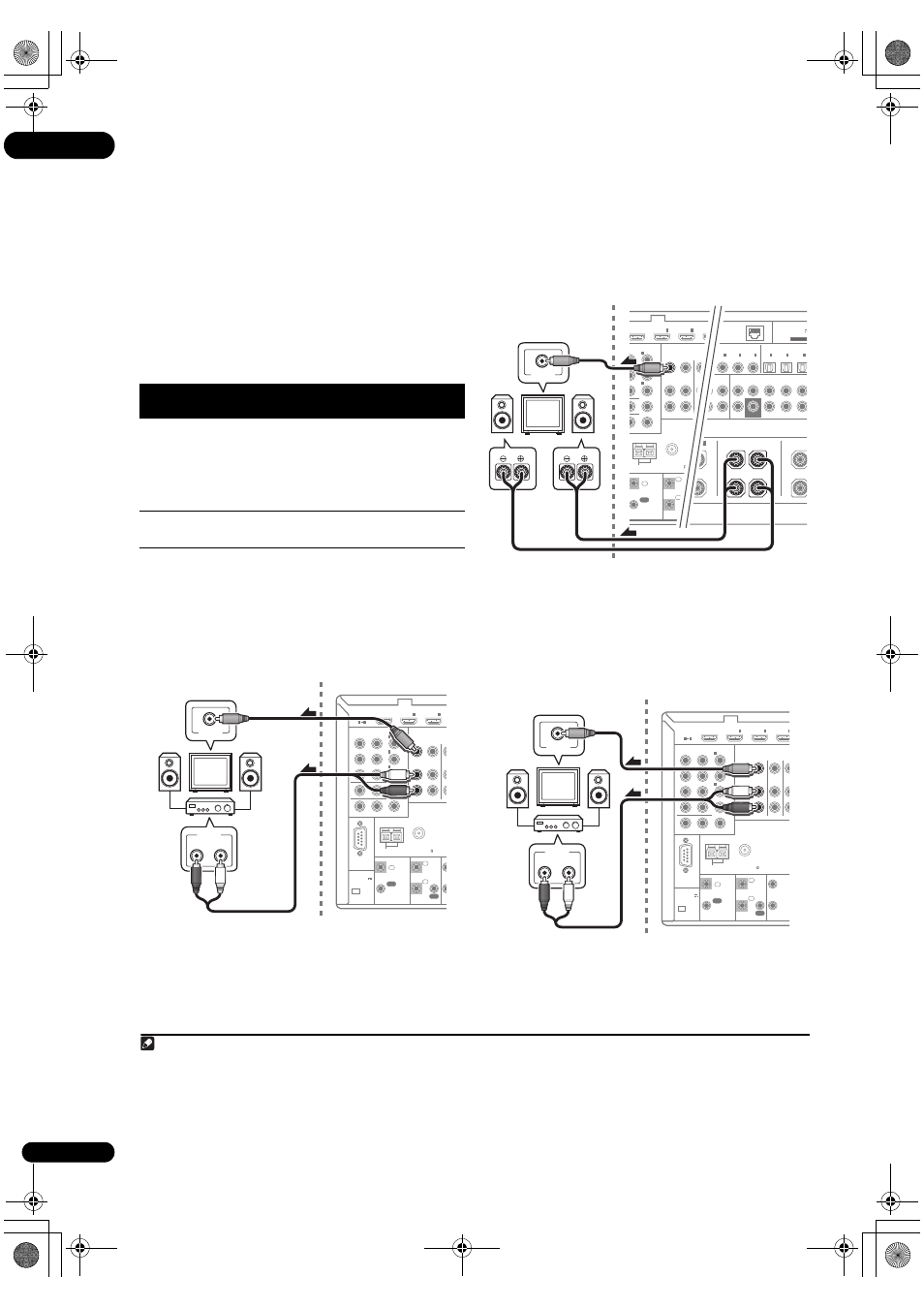

Creazione di collegamenti MULTI-ZONE
È possibile effettuare questi collegamenti se si dispone di
un televisore e di diffusori separati per la zona secondaria
principale (
ZONE 2), un televisore separato e un
amplificatore separato (e relativi diffusori) per un’altra
zona secondaria (
ZONE 3). Non sarà necessario un
amplificatore separato se non si utilizza l’impostazione
Impostazione MULTI-ZONE usando i terminali dei diffusori
(ZONE 2) di seguito per la zona secondaria principale.
Con questo sistema sono possibili due impostazioni della
zona secondaria principale. Scegliere l’impostazione più
adatta alle proprie esigenze.
Opzioni di ascolto MULTI-ZONE
La tabella che segue mostra i segnali che possono venire
mandati a ZONE 2 e ZONE 3
1
:
Impostazione MULTI-ZONE di base (ZONE 2)
• Collegare un amplificatore separato alle prese
AUDIO ZONE 2 OUT ed il televisore alla presa VIDEO
ZONE 2 OUT
2
, ambedue sul retro di questo ricevitore.
Collegare una coppia di diffusori all’amplificatore della
zona secondaria come illustrato nella figura che segue.
Impostazione MULTI-ZONE usando i terminali dei
diffusori (ZONE 2)
Per poter usare questa impostazione si deve scegliere
ZONE 2 in Impostazione dei diffusori a pagina 111.
• Collegare il monitor del televisore alle prese VIDEO
ZONE 2 OUT di questo ricevitore. 2
Collegare una coppia di diffusori ai terminali del diffusore
surround posteriore come illustrato nella figura che
segue.
Impostazione MULTI-ZONE secondaria (ZONE 3)
• Collegare un amplificatore separato alle prese
AUDIO ZONE 3 OUT ed il televisore alla presa VIDEO
ZONE 3 OUT, ambedue sul retro di questo ricevitore.
Collegare una coppia di diffusori all’amplificatore della
zona secondaria come illustrato nella figura che segue.
Zona
secondaria
Funzioni di ingresso disponibili
ZONE 2 DVD, TV/SAT, DVR/BDR, VIDEO, HOME MEDIA
GALLERY (solo SC-LX83), INTERNET RADIO (solo
SC-LX73), iPod/USB, CD, CD-R/TAPE, TUNER,
ADAPTER PORT
(Emette audio analogico, video composito e video
component (solo SC-LX83).)
ZONE 3 Come in ZONE 2 qui sopra.
(Emette audio e video composito analogici.)
Nota
1 Nel caso degli ingressi INTERNET RADIO (solo SC-LX73), HOME MEDIA GALLERY (solo SC-LX83) ed iPod/USB, non è possibile usare lo stesso
ingresso in ZONE 2 e ZONE 3 contemporaneamente.
2 Solo SC-LX83:
•
COMPONENT VIDEO ZONE 2 OUT emette immagini molto chiare.
• L’interfaccia grafico non appare se è collegata solo la presa COMPONENT VIDEO ZONE 2 OUT.
• La funzione di conversione video non funziona per ZONE 2. Collegare gli ingressi ed uscite per video composito o component allo stesso
tipo di presa.
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
ANTENNA
FM UNBAL 75 AM LOOP
ZONE2 OUT ZONE3 OUT D
P R P B
1
IN BD
IN 1
IN
2
1 4
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
CONTROL
CU-RF100
IR
IN
IN
IN OUT
OUT
1
2 (OUTPUT 5 V
150 mA MAX)
R L
AUDIO IN
VIDEO IN
Zona principale Zona secondaria ( ZONE 2)
ENT VIDEO
NABLE
MONITOR OUT
ZONE 2 OUT
IN
ANTENNA
FM UNBAL 75 AM LOOP
ZONE2 OUT ZONE3 OUT DVD IN
P R P B
1
IN BD IN 1
IN
2
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
CONTROL IR 1
T
IN
IN
IN OUT
OUT
1
2
1
2
(
1
T
1
COAXIAL OPTICAL ASSIGNABLE ASSIGNABLE
CD-R/TAPE
IN
CD IN
DEO
OUT
OUT 2
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
IN
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN 2
(CD)
IN 3
(CD-R)
SUBWOOFER
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER POR
PRE OU
L
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
SURROUND BACK
(Single)
B HT/WIDE/
L R L R
SU
VIDEO IN
R L
Zona principale Zona secondaria
( ZONE 2)
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
ANTENNA
FM UNBAL 75 AM LOOP
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/
I
P R P B
1
IN BD IN 1 IN 2 IN 3
1 4
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
CONTROL
CU-RF100
IR 12 V
TRIG
IN
IN
IN OUT
OUT
1
2
1
2
(OUT
12 V
TOTA
150 m (OUTPUT 5 V
150 mA MAX)
R L
AUDIO IN
VIDEO IN
Zona principale Zona secondaria ( ZONE 3)
