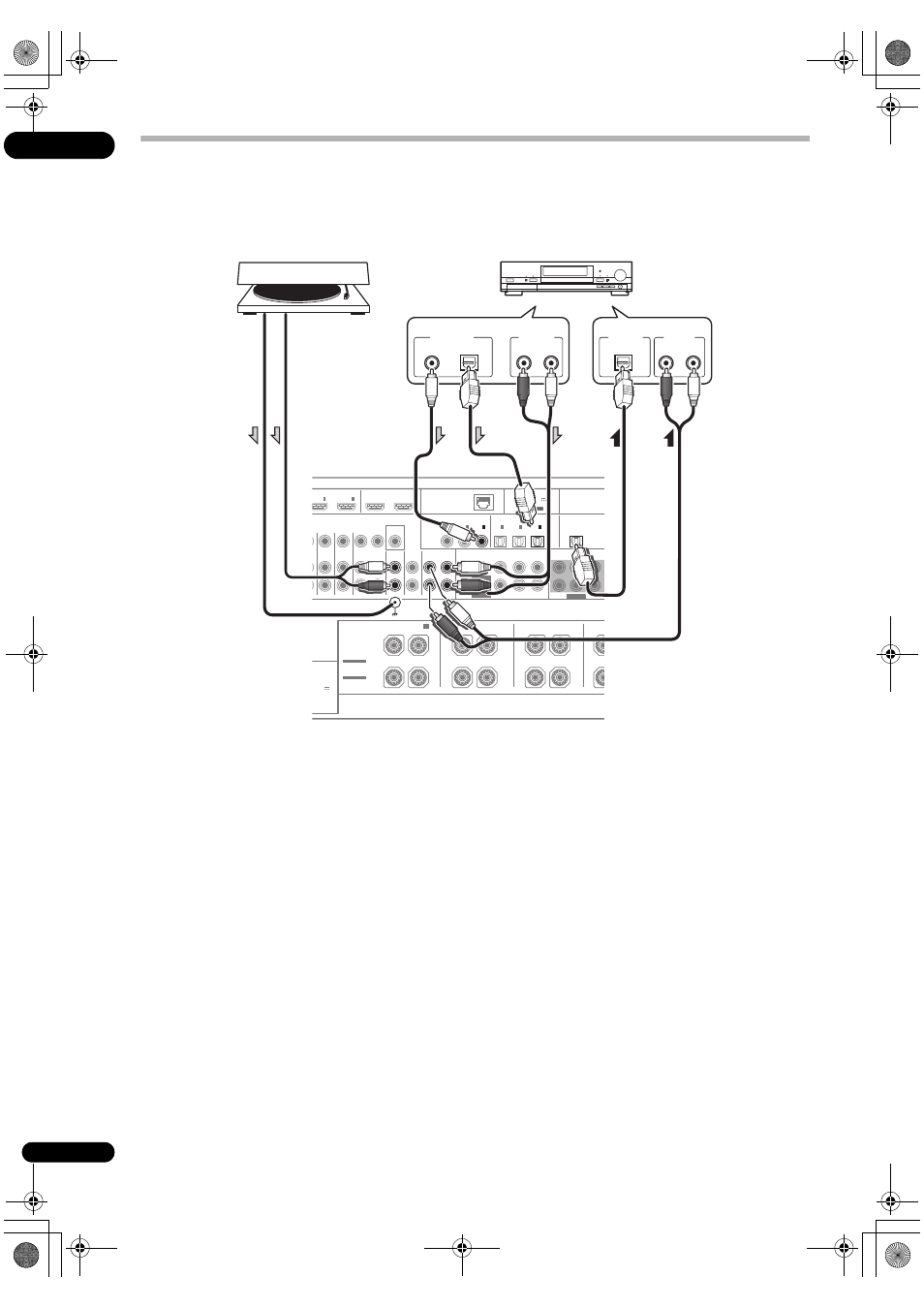

Conexión de otros componentes de audio
Este receptor tiene entradas digitales y analógicas que le permiten a usted conectar componentes de audio para su
reproducción.
Cuando configure el receptor, tendrá que indicar a qué entrada ha conectado el componente (consulte también El
menú de configuración de entrada en el Manual de instrucciones suministrado con el CD-ROM).
• Si va a conectar una grabadora, conecte las salidas
de audio analógicas a las entradas de audio
analógicas de la grabadora.
• No puede escuchar audio HDMI a través de la salida
digital de este receptor.
Sólo giradiscos:
• Si el giradiscos tiene un cable de conexión a tierra,
fíjelo al terminal de tierra de este receptor.
• Si el giradiscos tiene salidas de nivel de línea (p. ej.,
tiene una preamplificador fonográfico incorporado),
conéctelo a las entradas de
CD.
