Collegamento di un televisore senza ingresso HDMI

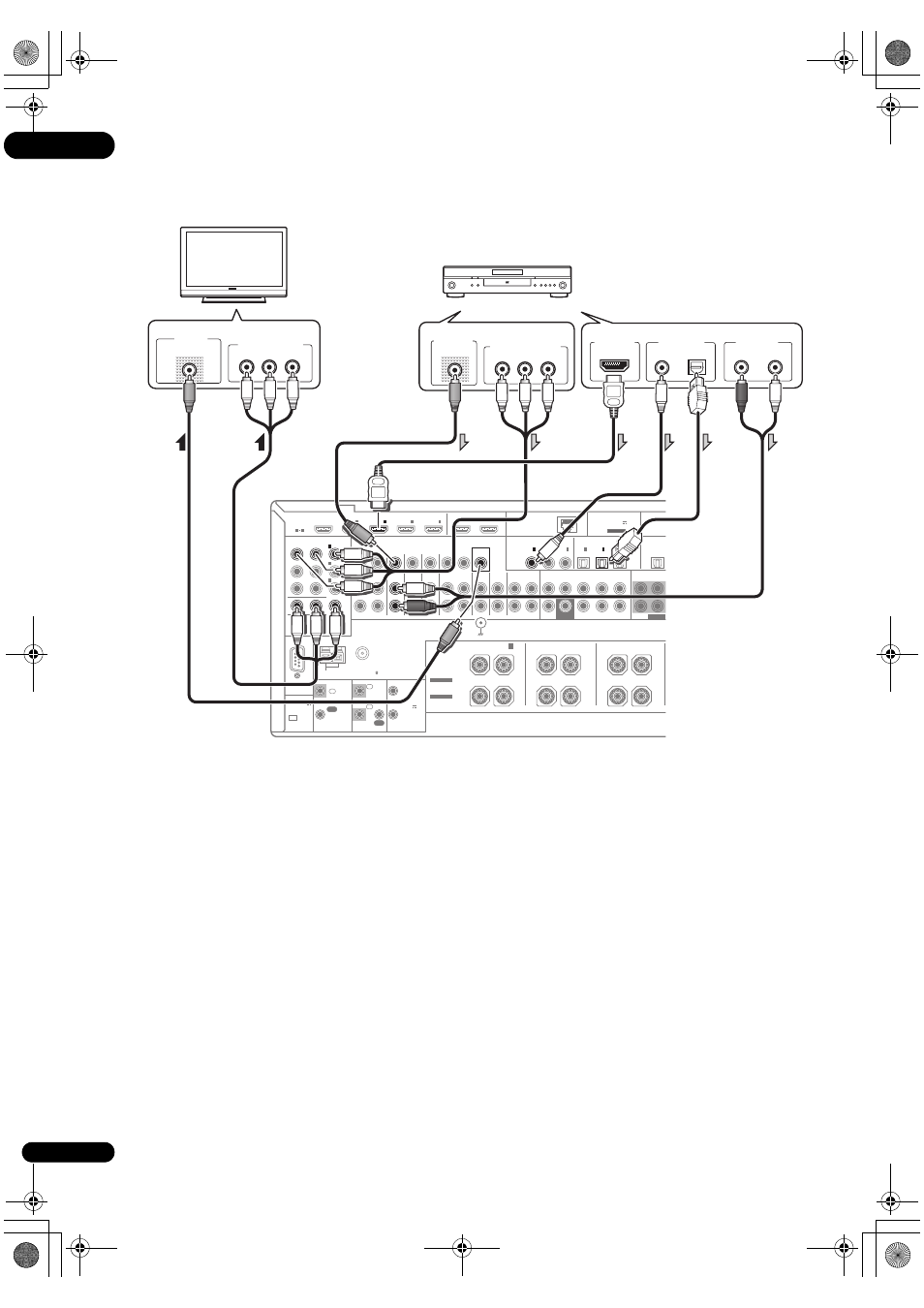

Questo diagramma mostra i collegamenti di un televisore (senza ingresso HDMI) e di un lettore DVD (o altro
componente di riproduzione) al ricevitore.
• Con questi collegamenti, l’immagine non viene emessa dal televisore anche se il lettore DVD viene collegato con
un cavo HDMI. Collegare i terminali video di un lettore DVD usando cavi per video composito o component.
• Per riprodurre audio HD con questo ricevitore,
collegarsi usando un cavo HDMI. Non usare un cavo
HDMI per ricevere i segnali video.
Con certi componenti video non sarà possibile
emettere segnale via HDMI ed altri terminali allo
stesso tempo, e potrebbe esser necessario fare
impostazioni di uscita particolari. Per maggiori
dettagli, consultare in proposito le istruzioni per l’uso
in dotazione al componente.
• Per riprodurre l’audio del televisore col ricevitore,
collegare il ricevitore ed il televisore con cavi audio
(pagina 20).
• Se si usa un cavo audio digitale a fibre ottiche, si deve
dire al ricevitore dove è collegato il lettore (vedere
Il
menu Input Setup nelle Istruzioni per l'uso nel CD-
ROM).
