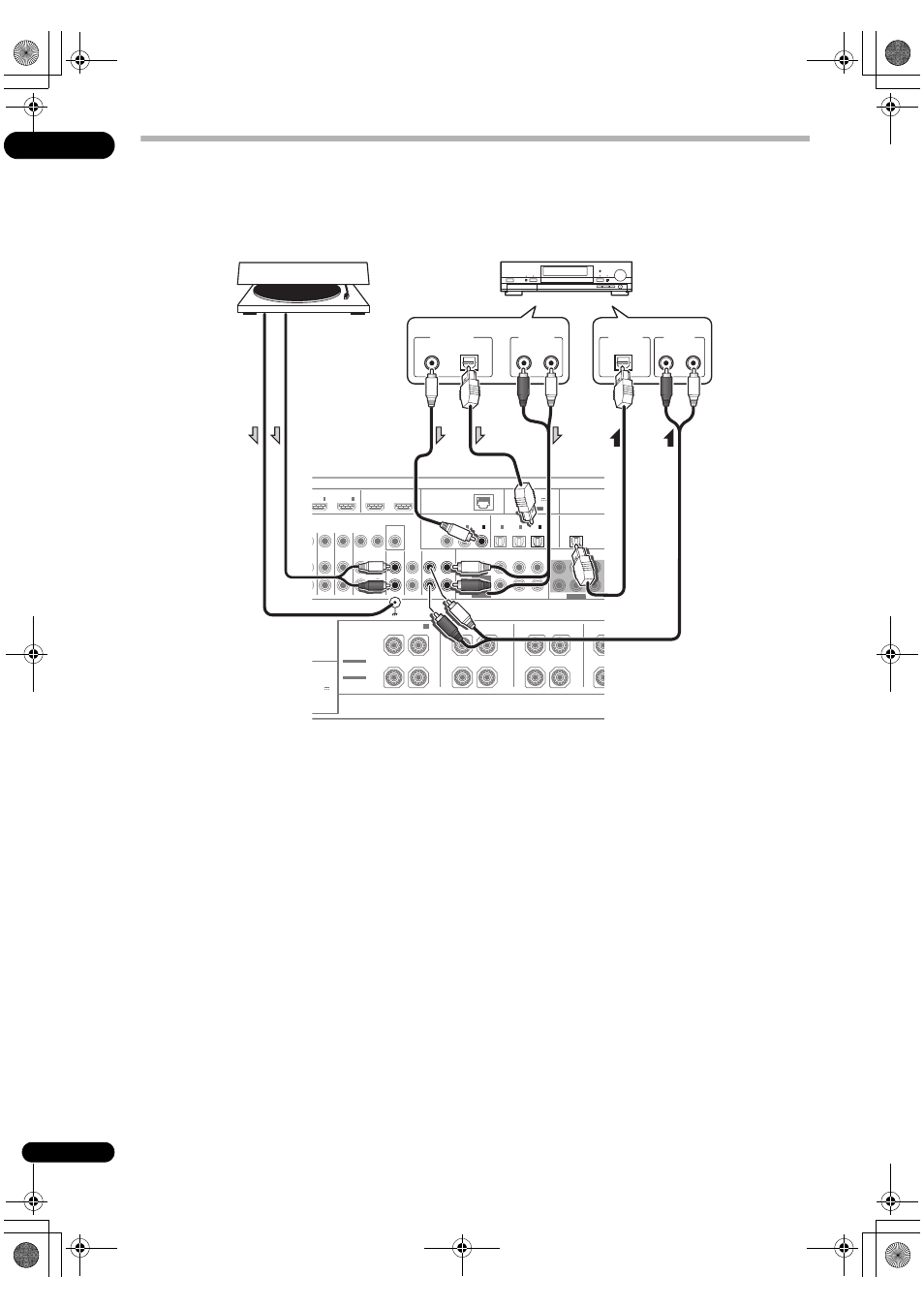

Andere audio-apparatuur aansluiten
Deze receiver beschikt over zowel digitale als analoge ingangen, zodat u digitale audio-apparatuur kunt aansluiten
voor afspelen.
Wanneer u de receiver instelt, moet u opgeven op welke ingang de apparatuur is aangesloten (zie ook Het menu Input
Setup in de gebruiksaanwijzing op de CD-ROM).
• Als u een recorder aansluit, verbindt u de analoge
audio-uitgangen met de analoge audio-ingangen van
de recorder.
• U kunt geen HDMI-audio horen via de digitale
uitgangen van deze receiver.
Alleen voor platenspelers:
• Als de platenspeler een aardingsdraad heeft, maakt u
deze vast aan de aardingsaansluiting van de receiver.
• Als de platenspeler line-level-uitgangen heeft, dat wil
zeggen een ingebouwde voorversterker, sluit u deze
aan op de
CD-ingangen.
