Pioneer SC-LX83 - Manual (Page 17)

02
17
It

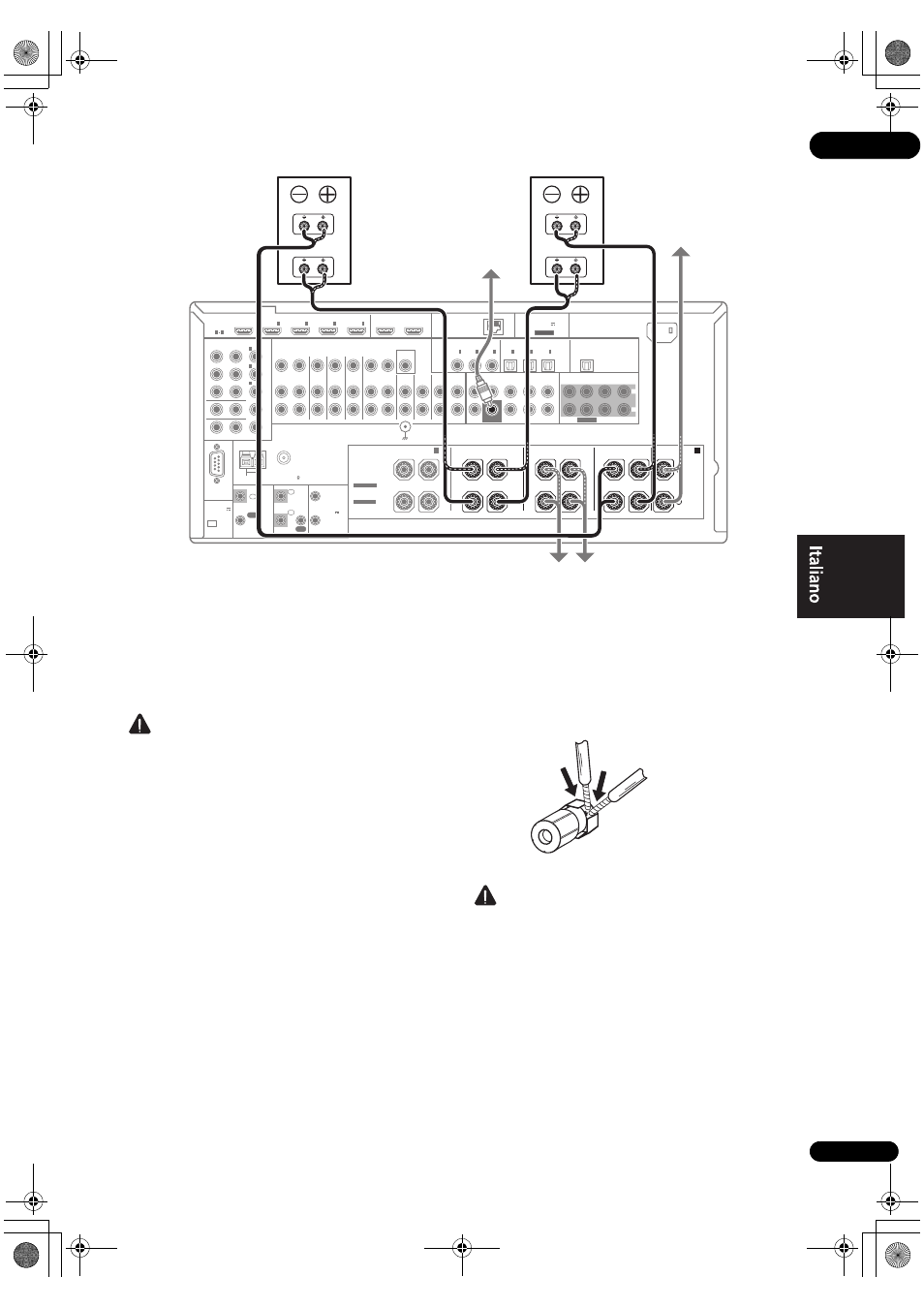

Bi-amping degli diffusori
Il bi-amping consiste nel collegare quando si collegano il
driver ad alta frequenza e il driver a bassa frequenza dei
diffusori a più amplificatori per ottenere prestazioni di
crossover migliori. Gli diffusori devono essere predisposti
per questa modifica (dotati di terminali separati per i
livelli alti e bassi) e il miglioramento sonoro dipenderà dal
tipo di diffusori in uso.
ATTENZIONE
• La maggior parte degli diffusori dotati di terminali
High e Low dispone di due piastre di metallo che
collegano i terminali
High ai terminali Low. Queste
devono essere rimosse per il bi-amping degli
diffusori, in caso contrario si possono verificare gravi
danni all’amplificatore. Per ulteriori informazioni,
vedere il manuale del diffusore.
• Se gli diffusori sono dotati di una rete crossover
rimovibile, assicurarsi che non venga rimossa per il
bi-amping. In caso contrario gli diffusori potrebbero
essere danneggiati.
Bi-wiring degli diffusori
I vostri diffusori, se supportano il bi-amping, possono
impiegare il bi-wiring.
• Con questi collegamenti, l’impostazione Speaker
System non ha alcun effetto.
• Per collegare un diffusore con bi-wiring, collegare
due cavi del diffusore al terminale del diffusore posto
sul ricevitore.
ATTENZIONE
• Non collegare in questo modo diffusori diversi dallo
stesso terminale.
• Se si usa anche il bi-wiring, tenere presente le
avvertenze viste qui a sinistra.
RS-232C
HDMI
ASSIGNABLE
COAXIAL COMPONENT VIDEO
ASSIGNABLE
OPTICAL ASSIGNABLE ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
AC IN
IN
CD
IN
VIDEO
MONITOR
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR PHONO
IN OUT IN
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
1 4
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
IN OUT
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN 2
(CD)
IN 3
(CD-R)
CONTROL
CU-RF100
IR 12 V
TRIGGER
IN
IN
IN OUT
OUT
1
2
1
2
(OUTPUT
12 V
TOTAL
150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT 5 V
150 mA MAX)
SPEAKERS
MULTI CH IN
SIGNAL
GND
FRONT CENTER
SUBWOOFER
SURROUND SURR BACK
L
R
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
A SURROUND BACK
(Single)
B
R
FRONT HEIGHT/WIDE/
L R L R L R L
SURROUND FRONT CENTER
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
High
Low
High
Low
Anteriore sinistro
Subwoofer
Centrale
Surround destro
Anteriore destro
Surround sinistro
Diffusore bi-amp
compatibile
Diffusore bi-amp
compatibile
