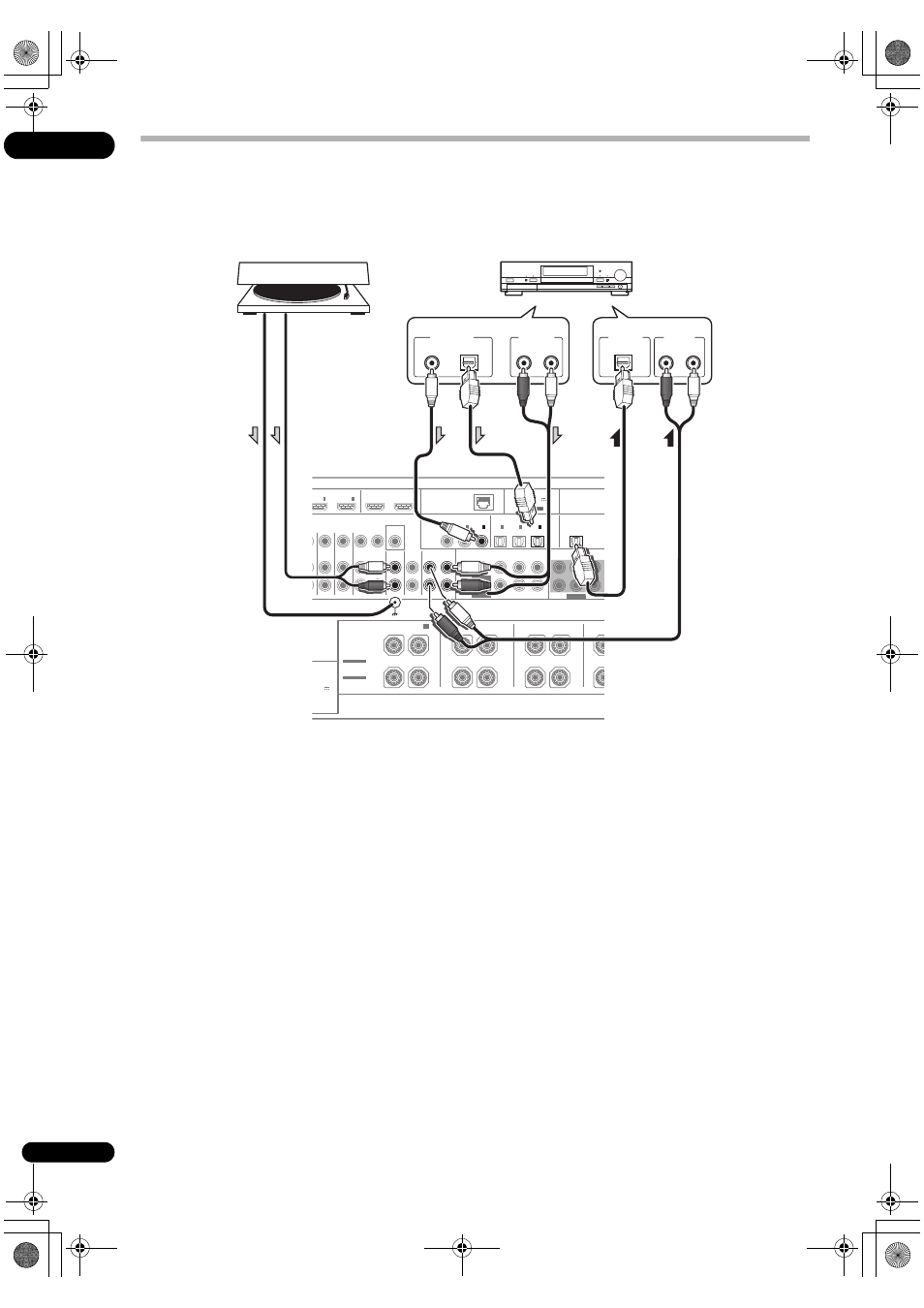

Collegamento di altri componenti audio
Questo ricevitore possiede ingressi sia digitali sia analogici, permettendovi di collegare vari componenti di
riproduzione audio.
Al momento dell’impostazione del ricevitore sarà necessario specificare a quale ingresso è stato collegato il
componente (vedere anche
Il menu Input Setup nelle istruzioni per l'uso del CD-ROM).
• Nel caso di un registratore collegare le uscite audio
analogiche agli ingressi audio analogici del
registratore.
• Non è possibile ascoltare audio HDMI tramite la
presa di uscita digitale di questo ricevitore.
Solo per giradischi:
• Se il giradischi è dotato di un filo di messa a terra,
fissarlo al terminale di messa a terra sul ricevitore.
• Se il giradischi è dotato di uscite a livello linea (ovvero
di un preamplificatore fono incorporato), collegarlo
agli ingressi
CD.
