Capitolo 2:
Collegamento dell’apparecchio
Questo ricevitore offre numerose possibilità di
collegamento, che tuttavia non complicano
l’impostazione. In questo capitolo vengono descritti i tipi
di componenti che è possibile collegare per creare un
sistema home theater.
Importante
• L’illustrazione mostra l’SC-LX83, tuttavia i
collegamenti per l’SC-LX73 sono uguali, salvo dove
indicato.
ATTENZIONE
• Prima di effettuare o modificare i collegamenti,
disattivare l’alimentazione elettrica e scollegare il
cavo di alimentazione dalla presa a muro.
L’alimentazione elettrica dovrà essere collegata
come ultima fase.
Per determinare l’uso dei diffusori
Questa unità permette la creazione di vari sistemi
surround in accordo con il numero di diffusori che avete.
• Non mancare di collegare i diffusori ai canali
anteriori sinistro e destro ( L e R).
• È anche possibile collegare solo uno dei diffusori
surround posteriori ( SB) o nessuno.

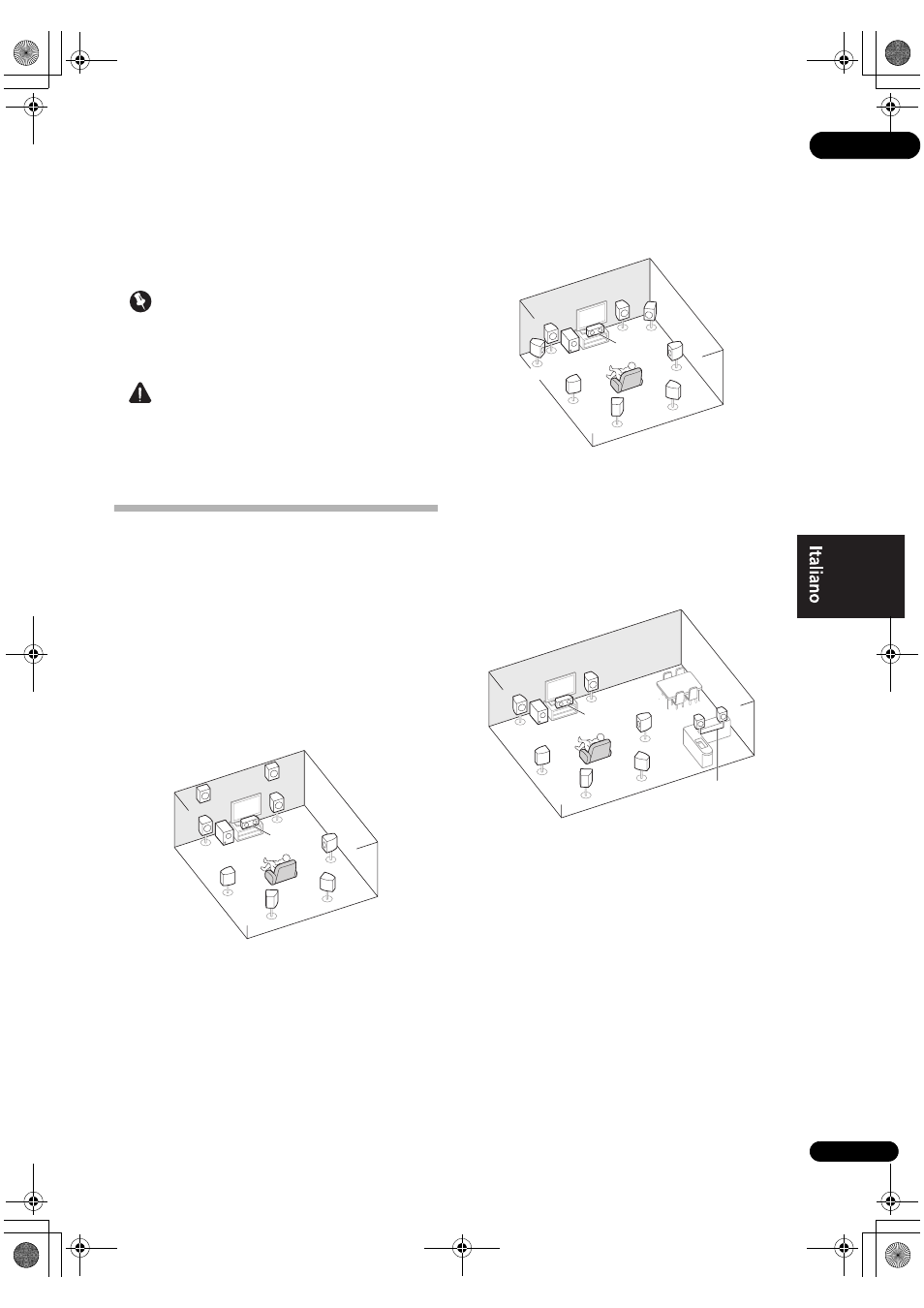

Scegliere uno degli schemi da [A] a [E] che seguono.
[A] S Sistema surround a 9.1 canali (anteriori
altezza)
*Impostazione predefinita
• Impostazione Speaker System: Normal(SB/FH)
Un sistema surround a 9.1 canali collega i diffusori
anteriori sinistro e destro (
L/R), quello centrale (C), i
diffusori di altezza anteriori destro ( FHL/FHR), quelli
surround sinistro e destro ( SL/SR), quelli surround
posteriori sinistro e destro ( SBL/SBR) ed il subwoofer
( SW).
Questo sistema surround produce un suono dall’alto più
realistico.
[B] Sistema surround a 9.1 canali (anteriori
ampiezza)
• Impostazione Speaker System: Normal(SB/FW)
Questo schema sostituisce i diffusori di altezza sinistro e
destro visti in [A] con i due diffusori di ampiezza sinistro
e destro (
FWL/FWR).
Questo sistema surround produce un suono più
realistico su di un’area più ampia.
[C] Sistema surround a 7.1 canali e collegamento
diffusori B
• Impostazione Speaker System: Speaker B
Con questi collegamenti, è possibile ottenere
simultaneamente audio surround a 5.1 canali nella zona
principale ed una riproduzione stereo dello stesso audio
nei diffusori B. Lo stesso collegamento permette il suono
surround a 7.1 canali della zona principale senza
diffusori B.
SL
L
FHL
SW
C
R
FHR
SR
SBL
SBR
FWR
FWL
SL
L
SW
C
R
SR
SBL
SBR
SL
L
SW
C
R
SR
SBL
SBR
L
R
Speaker B
