It

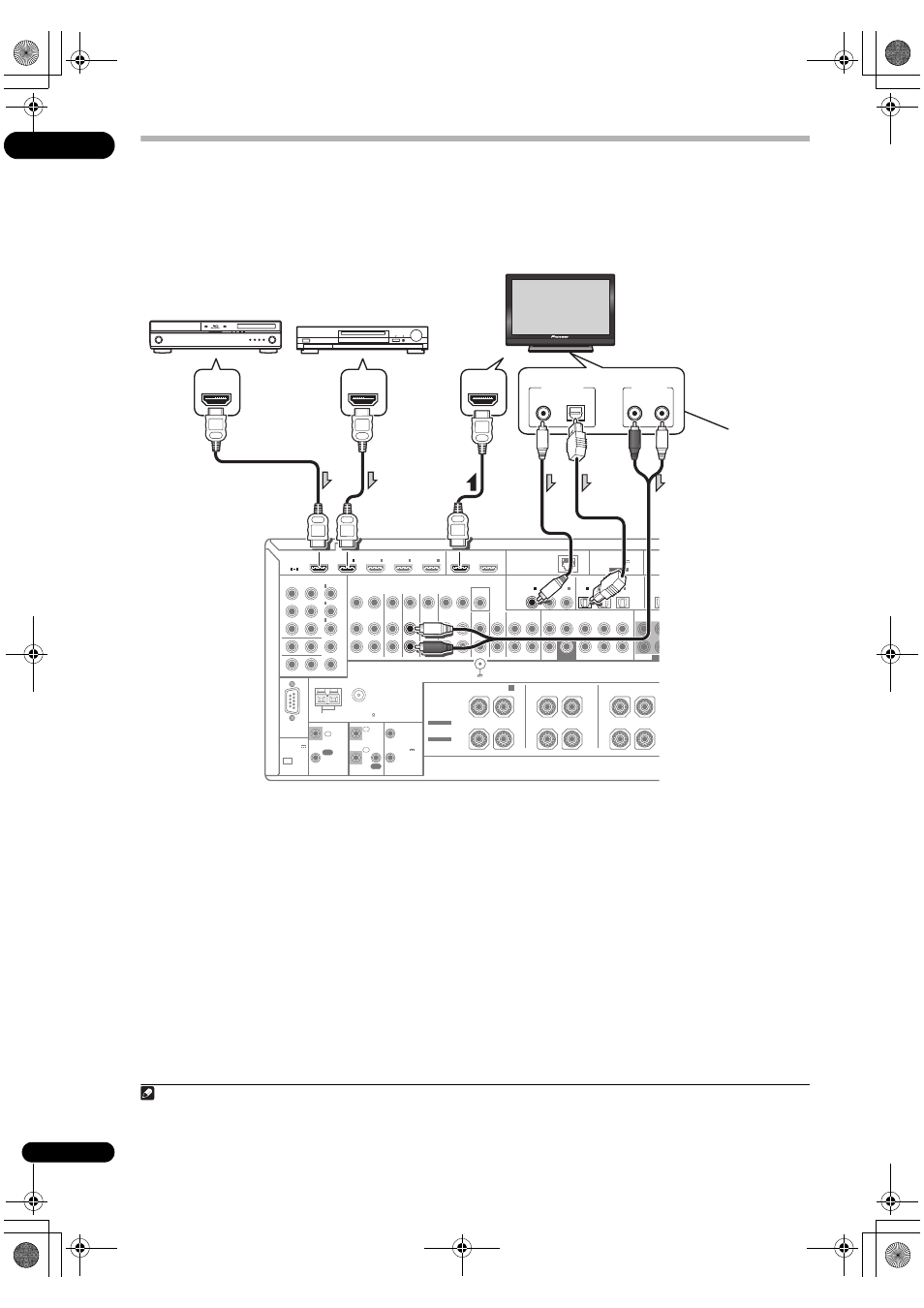

Collegamento di un televisore e componenti di riproduzione
Collegamento mediante HDMI
Se si dispone di un componente dotato di funzionalità HDMI o DVI (con HDCP) (lettore di dischi Blu-ray (BD) o altro),
sarà possibile collegarlo a questo ricevitore utilizzando un cavo HDMI reperibile in commercio.
Se il televisore ed i componenti di riproduzione supportano la caratteristica Control con HDMI, si possono usare le
convenienti funzioni Control con HDMI (vedere Funzione Control con HDMI nelle istruzioni per l'uso del CD-ROM)
• Se si collega un monitor HDMI/DVI compatibile
usando il terminale HDMI OUT 2, regolare
l’impostazione di uscita HDMI su HDMI OUT 2 o
HDMI OUT ALL. Vedere Cambio del terminale di
uscita HDMI nelle Istruzioni per l'uso del CD-ROM.
• I componenti in ingresso possono venire collegati
anche con collegamenti non HDMI (vedere
Collegamento di un lettore DVD privo di ingressi HDMI
a pagina 21).
• Per riprodurre l’audio del televisore col ricevitore,
collegare il ricevitore ed il televisore con cavi audio. 1
RS-232C
HDMI
ASSIGNABLE
COAXIAL COMPONENT VIDEO
ASSIGNABLE
OPTICAL ASSIGNABLE ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
IN
VIDEO
MONITOR
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR PHONO
IN OUT IN
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1 (CONTROL) OUT 2
1 4
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
IN O
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN 2
(CD)
IN 3
(CD-R)
CONTROL
CU-RF100
IR 12 V
TRIGGER
IN
IN
IN OUT
OUT
1
2
1
2
(OUTPUT
12 V
TOTAL
150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT 5 V
150 mA MAX)
SPEAKERS
SIGNAL
GND
FRONT CEN
SUBW
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
SURROUND BACK
(Single)
B
R
FRONT HEIGHT/WIDE/
L R L R L
SURROUND
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
HDMI IN HDMI OUT HDMI OUT
Altro componente dotato
di terminale HDMI/DVI Lettore Blu-ray HDMI/
DVI compatibile
Monitor HDMI/DVI
compatibile
Sceglierne uno
Questo collegamento è
necessario per
riprodurre l’audio del
televisore con questo
ricevitore. 1
Nota
1 Se il televisore ed il ricevitore sono collegati via HDMI ed il televisore supporta la funzione HDMI Audio Return Channel, l’audio del televisore
arriva al ricevitore dal terminale HDMI ed il cavo audio non è necessario. In tal caso, regolare TV Audio in HDMI Setup su via HDMI (vedere
HDMI Setup nelle istruzioni per l'uso del CD-ROM).
