Hoofdstuk 2:
De apparatuur aansluiten
Met deze receiver hebt u vele verschillende
mogelijkheden om apparatuur aan te sluiten, maar dat
hoeft niet ingewikkeld te zijn. In dit hoofdstuk wordt
uitgelegd welke apparatuur u kunt aansluiten om het
thuistheatersysteem samen te stellen.
Belangrijk
• De afbeelding toont de SC-LX83, maar de
aansluitingen voor de SC-LX73 zijn hetzelfde, tenzij
anders aangegeven.
WAARSCHUWING
• Voordat u aansluitingen maakt of wijzigt, zet u het
apparaat uit en haalt u de stekker van het netsnoer uit
het stopcontact. U steekt de stekker pas weer in het
stopcontact als u alle apparatuur hebt aangesloten.
De toepassing van de luidsprekers
bepalen
Met dit apparaat kunt u diverse surroundsystemen
opzetten, overeenkomstig het aantal luidsprekers dat u
hebt.
• Zorg dat er altijd luidsprekers op het linker en rechter
voorkanaal worden aangesloten ( L en R).
• Het is ook mogelijk om slechts één paar surround-
achterluidsprekers ( SB) of geen aan te sluiten.

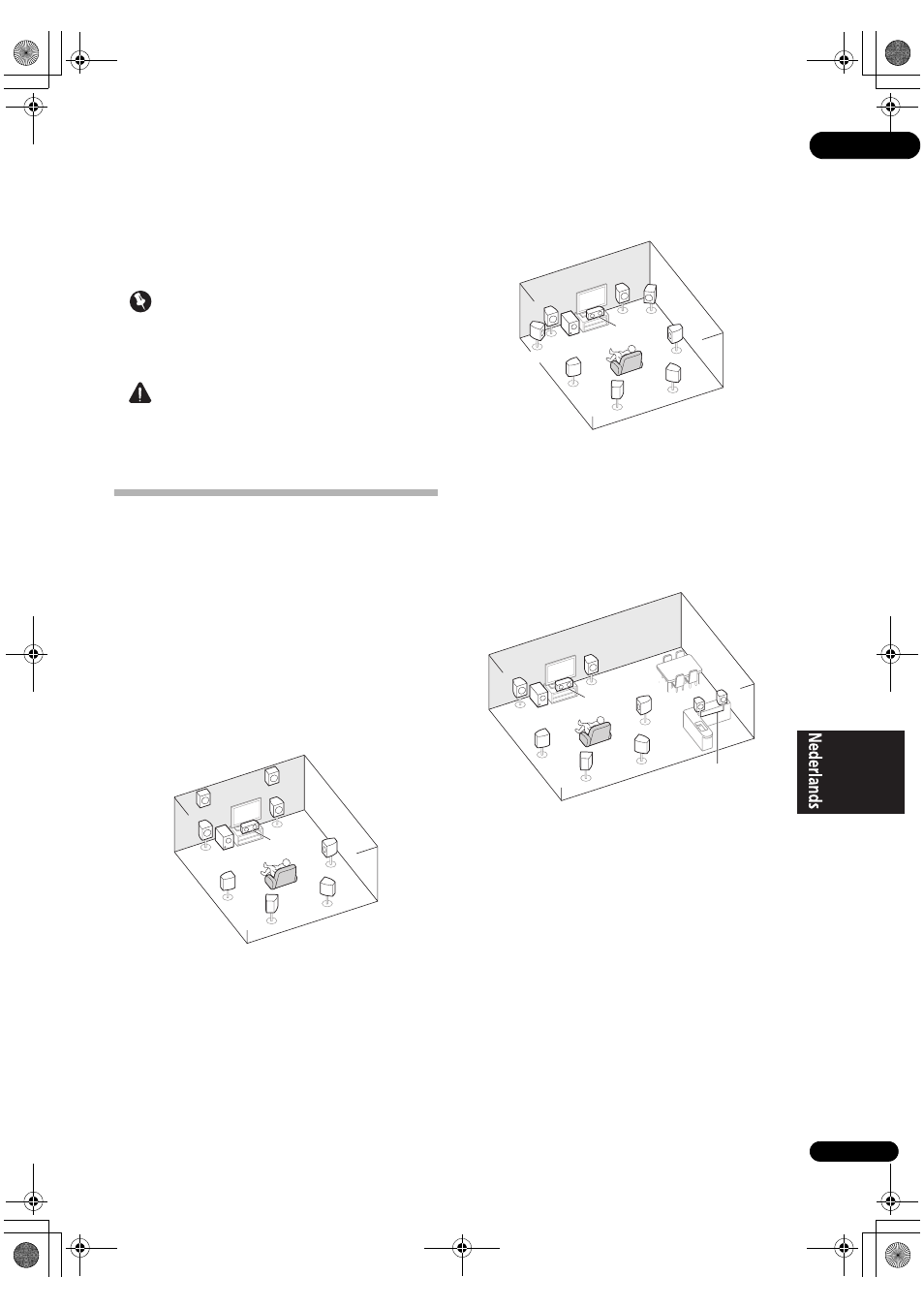

Kies een van de onderstaande opstellingen [A] tot [E].
[A] 9.1-kanaals surroundsysteem (Hoog-voor)
*Standaardinstelling
• Speaker System instelling: Normal(SB/FH)
Een 9.1-kanaals surroundsysteem verbindt de linker en
rechter voorluidspreker (
L/R), de middenluidspreker (C),
de linker en rechter hoog-voorluidspreker ( FHL/FHR), de
linker en rechter surroundluidspreker ( SL/SR), de linker
en rechter surround-achterluidspreker ( SBL/SBR) en de
subwoofer ( SW).
Dit surroundsysteem biedt een meer realistisch geluid
vanaf boven.
[B] 9.1-kanaals surroundsysteem (Breed-voor)
• Speaker System instelling: Normal(SB/FW)
Bij deze opstelling zijn de linker en rechter hoog-
voorluidspreker aangegeven in [A] vervangen door de
linker en rechter breed-voorluidspreker (
FWL/FWR).
Dit surroundsysteem biedt een realistisch geluid over
een breed gebied.
[C] 7.1-kanaals surroundsysteem & Luidsprekers B
aansluiting
• Speaker System instelling: Speaker B
Met deze aansluitingen kunt u gelijktijdig genieten van
5.1-kanaals surroundgeluid in de hoofdruimte en
stereoweergave van hetzelfde geluid via de B
luidsprekers. Dezelfde aansluitingen bieden ook 7.1-
kanaals surroundgeluid in de hoofdruimte wanneer de
luidsprekers B niet worden gebruikt.
SL
L
FHL
SW
C
R
FHR
SR
SBL
SBR
FWR
FWL
SL
L
SW
C
R
SR
SBL
SBR
SL
L
SW
C
R
SR
SBL
SBR
L
R
Speaker B
