Conexión a su televisor y componentes de reproducción

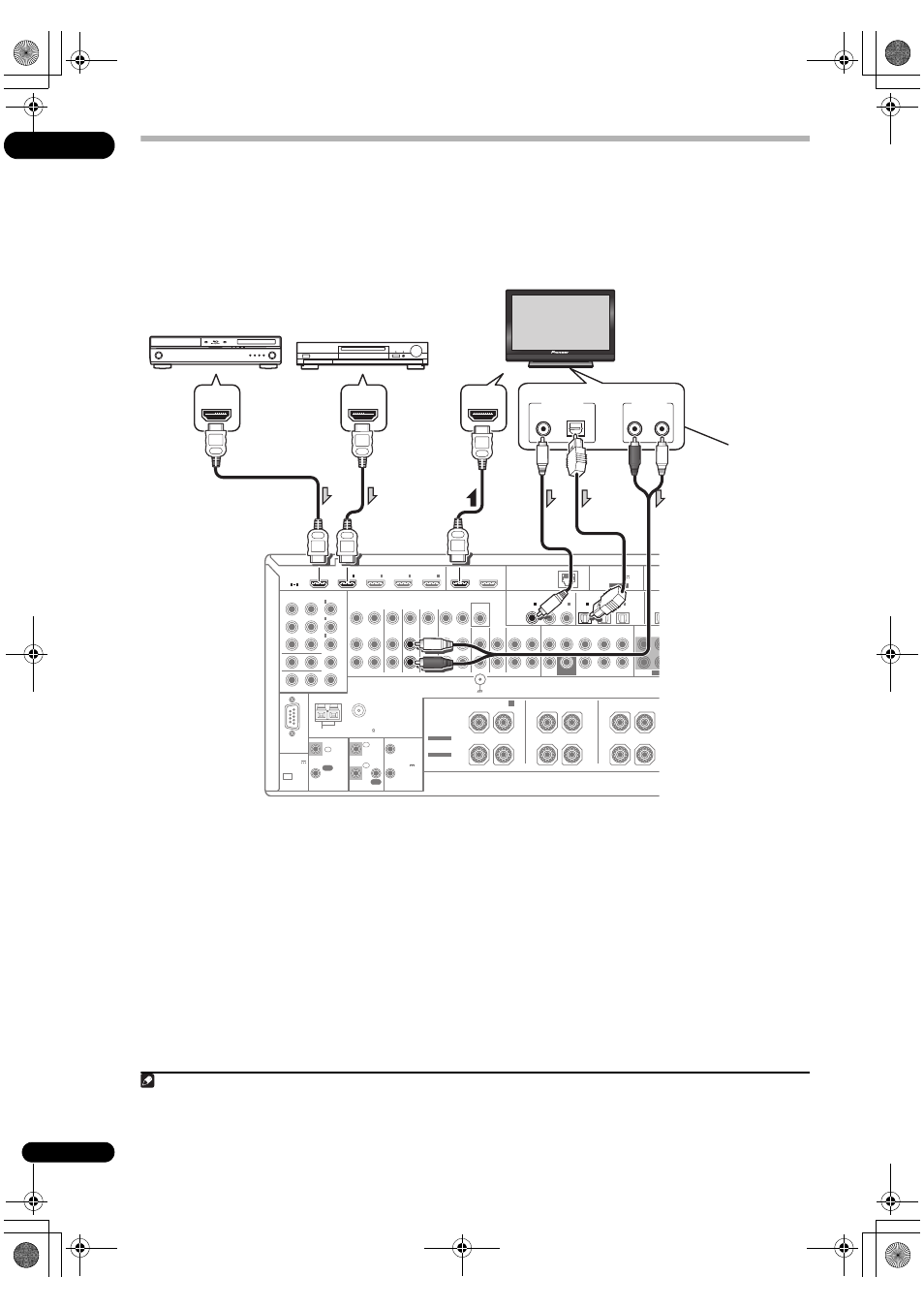

Conexión mediante HDMI
Si dispone de un componente (reproductor de discos Blu-ray (BD), etc.) equipado con HDMI o DVI (con HDCP), puede
conectarlo a este receptor con un cable HDMI disponible en el mercado.
Si el televisor y los componentes de reproducción son compatibles con la función Control con HDMI, se podrán usar
las convenientes funciones Control con HDMI (consulte Función de Control con HDMI en el Manual de instrucciones
suministrado con el CD-ROM).
• Cuando se conecta a un monitor compatible con
HDMI/DVI usando el terminal HDMI OUT 2, cambie
el ajuste de salida de HDMI a HDMI OUT 2 o HDMI
OUT ALL. Consulte Cambio de la salida HDMI en el
Manual de instrucciones suministrado con el CD-
ROM.
• Para los componentes de entrada se pueden hacer
otras conexiones que no sean las de HDMI (consulte
Conexión de su reproductor DVD sin salida de HDMI
en la página 21).
• Si quiere escuchar el sonido del televisor a través del
receptor, conecte el receptor y el televisor con cables
de audio.
1
RS-232C
HDMI
ASSIGNABLE
COAXIAL COMPONENT VIDEO
ASSIGNABLE
OPTICAL ASSIGNABLE ASSIGNABLE
MONITOR OUT
ZONE 2 OUT
IN
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75 AM LOOP
IN
CD
IN
VIDEO
MONITOR
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR PHONO
IN OUT IN
P R P B
1
IN BD
IN 1
IN
2
IN
3
OUT 1 (CONTROL) OUT 2
1 4
(DVD)
IN 2 (DVR/BDR)
IN 3 (VIDEO)
IN 1
(DVD)
IN 1
(TV/SAT)
IN 2
(DVR/BDR)
IN O
FRONT CENTER SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN 2
(CD)
IN 3
(CD-R)
CONTROL
CU-RF100
IR 12 V
TRIGGER
IN
IN
IN OUT
OUT
1
2
1
2
(OUTPUT
12 V
TOTAL
150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT 5 V
150 mA MAX)
SPEAKERS
SIGNAL
GND
FRONT CEN
SUBW
CAUTION:
SPEAKER IMPEDANCE 6 Ω - 16 Ω .
ATTENTION:
ENCEINTE D'IMPEDANCE DE 6 Ω - 16 Ω .
SURROUND BACK
(Single)
B
R
FRONT HEIGHT/WIDE/
L R L R L
SURROUND
SEE INSTRUCTION
MANUAL
SELECTABLE
VOIR LE MODE
D'EMPLOI
SELECTABLE
DIGITAL OUT
COAXIAL OPTICAL ANALOG R L
AUDIO OUT
HDMI IN HDMI OUT HDMI OUT
Otro componente
equipado con HDMI/DVI Reproductor de discos Blu-ray
compatible con HDMI/DVI
Monitor compatible
con HDMI/DVI
Seleccione una
Esta conexión se
necesita para poder
escuchar el sonido del
televisor a través del
receptor. 1
Nota
1 Cuando el televisor y el receptor estén conectados mediante conexiones HDMI, si el televisor es compatible con la función HDMI Audio Return
Channel, el sonido del televisor se introducirá en el receptor por el terminal HDMI, así que no será necesario conectar un cable de audio. En
este caso, ponga
TV Audio de HDMI Setup en via HDMI (consulte Configuración HDMI en el Manual de instrucciones suministrado con el
CD-ROM).
