2-7

Hardware Setup

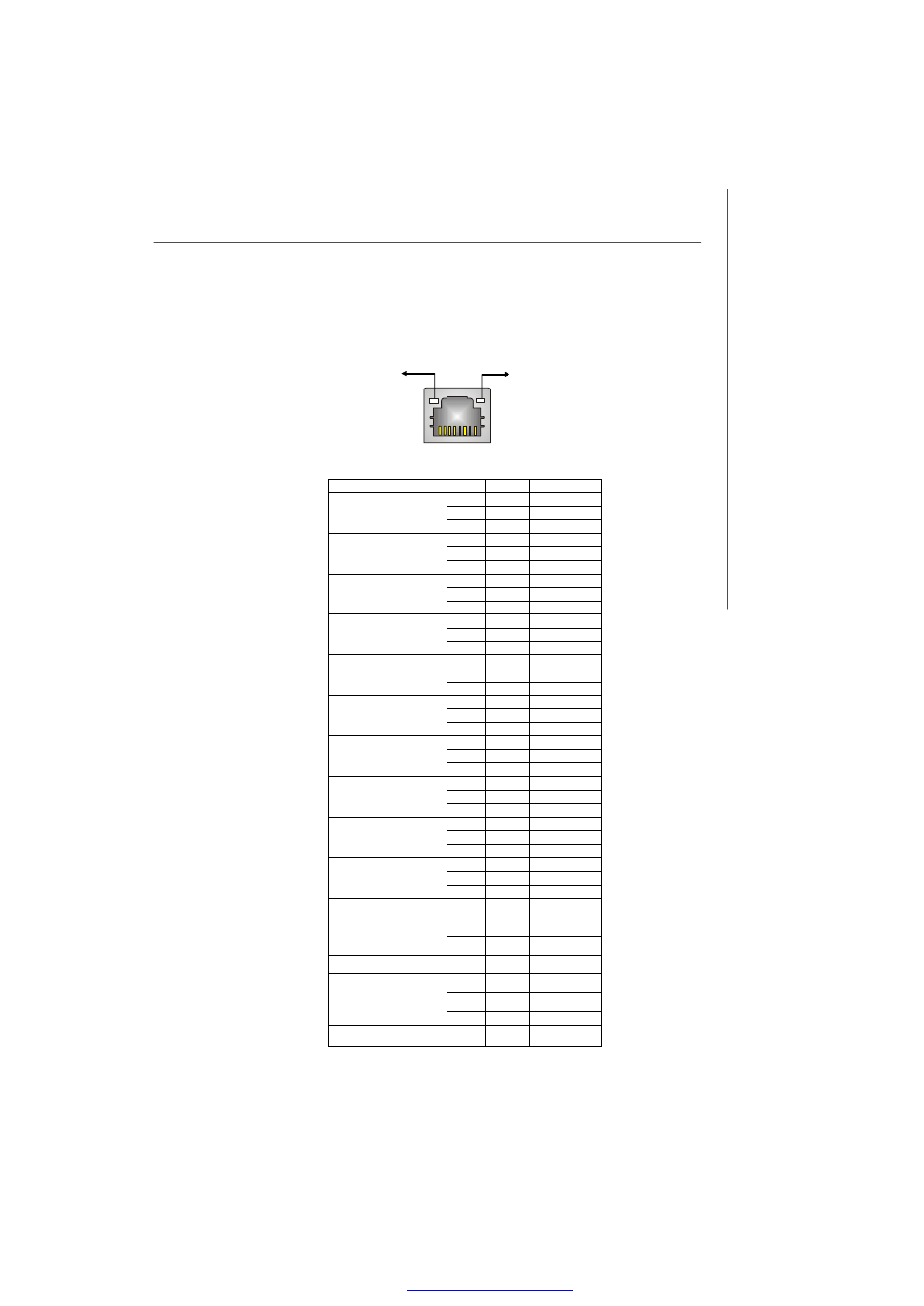

LAN1 ~ LAN5: GbE RJ-45 LAN port
The standard RJ-45 jack is for connection to Local Area Network (LAN). You can
connect a network cable to it.

Link/Active Indicator

Mode Indicator

RJ-45 LAN Jack

LED

Color

State

Description

Yellow On

LAN linked

Yellow Blinking LAN accessing

RJ45 NIC 1 Linkage

Off

Off

No LAN linked

Amber On

Gigabit mode

Green

On

100M mode

RJ45 NIC 1 Mode

Off

Off

10M mode

Yellow On

LAN linked

Yellow Blinking LAN accessing

RJ45 NIC 2 Linkage

Off

Off

No LAN linked

Amber On

Gigabit mode

Green

On

100M mode

RJ45 NIC 2 Mode

Off

Off

10M mode

Yellow On

LAN linked

Yellow Blinking LAN accessing

RJ45 NIC 3 Linkage

Off

Off

No LAN linked

Amber On

Gigabit mode

Green

On

100M mode

RJ45 NIC 3 Mode

Off

Off

10M mode

Yellow On

LAN linked

Yellow Blinking LAN accessing

RJ45 NIC 4 Linkage

Off

Off

No LAN linked

Amber On

Gigabit mode

Green

On

100M mode

RJ45 NIC 4 Mode

Off

Off

10M mode

Yellow On

LAN linked

Yellow Blinking LAN accessing

RJ45 NIC 5 Linkage

Off

Off

No LAN linked

Amber On

Gigabit mode

Green

On

100M mode

RJ45 NIC 5 Mode

Off

Off

10M mode

Green

On

LAN linked

Green

Blinking LAN accessing

Fiber SFP NIC 6 Linkage

Off

Off

No LAN linked

Fiber SFP NIC 6 Mode

Yellow On

Gigabit mode

Green

On

LAN linked

Green

Blinking LAN accessing

Fiber SFP NIC 7 Linkage

Off

Off

No LAN linked

Fiber SFP NIC 7 Mode

Yellow On

Gigabit mode
