Bomba manual de husillo
CPP1000-M/-L
WIKA Manual de instrucciones Bomba manual de husillo 76
11178035 12/2010 GB/D/F/E

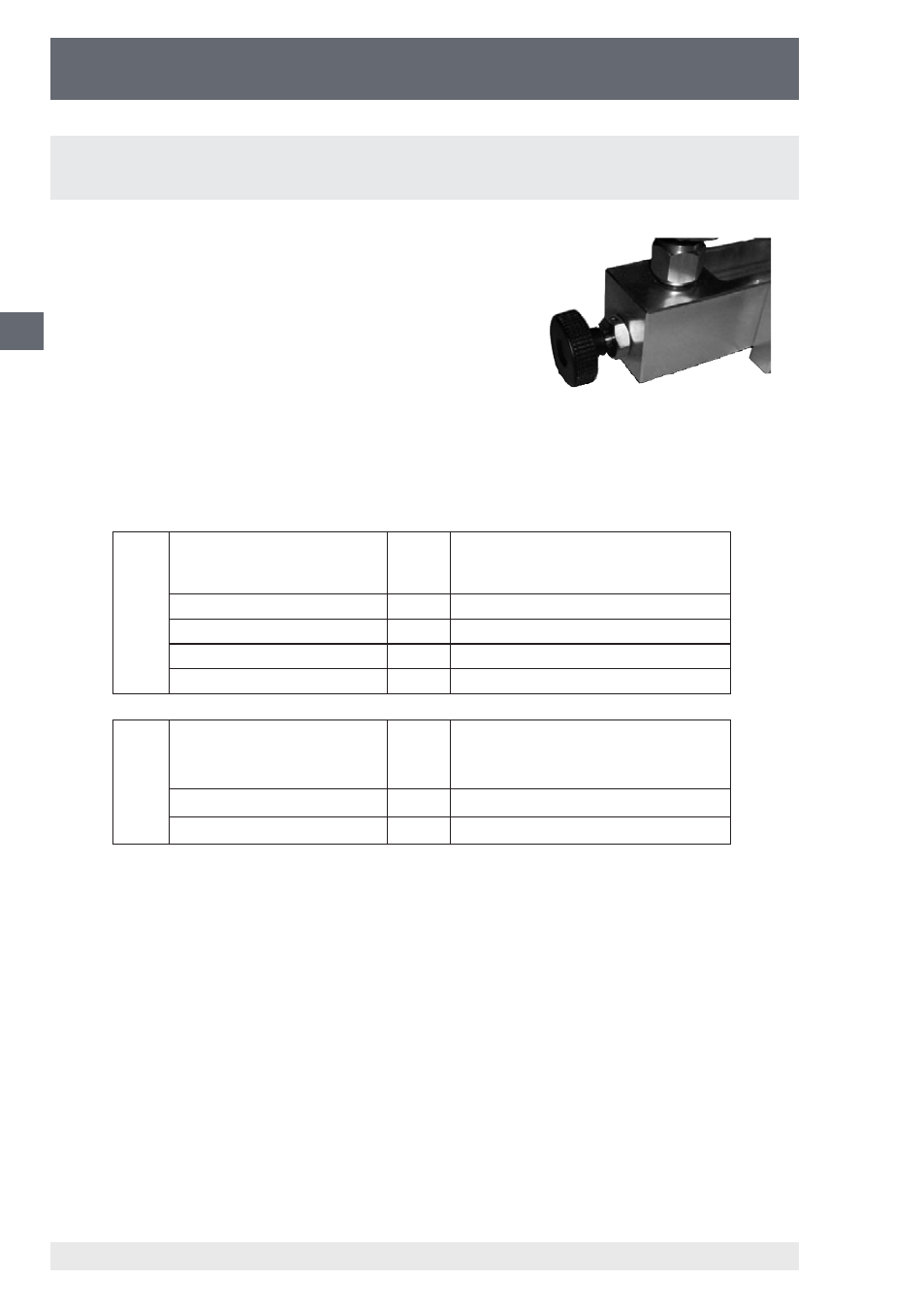

6. Instrucción de instalación de la válvula de cierre para la
conexión de prueba y la válvula de regulación precisa
Las instrucciones de instalación describen cómo
instalar posteriormente la válvula de cierre para
la conexión de prueba (nº de pedido 11208384)
y la válvula de regulación fina (nº de pedido
11248351). Las válvulas se instalan lateralmente
en la brida trasera en el lugar de los tapones
obturadores generalmente integrados.
Las siguientes posibilidades de combinación existen para el correspondiente tipo de
bomba:
CPP1000-M
Válvula de cierre para la
conexión de prueba
Válvula de regulación fina
1 con 0
0 con 1
1 con 1
2 con 0
CPP1000-L
Válvula de cierre para la
conexión de prueba
Válvula de regulación fina
1 con generalmente integrada
0 con generalmente integrada
Si se instala sólo un manómetro de gran volumen en la CPP1000-M, en general se
necesita sólo una válvula de cierre para la conexión de prueba. Si también la probeta
y la referencia disponen de grandes volúmenes, se recomienda utilizar dos válvulas
de cierre.
Si se utilizan 2 válvulas de cierre, no es posible instalar una válvula de regulación fina.
