3.1.3 Anschluss der Druckmessgeräte (Referenz und Prüfling)
■ Die Druckanschlüsse besitzen ein G ½ Innengewinde
Bei Kalibrierung von Geräten mit anderen Anschlussgewinden sind
entsprechende Gewindeadapter zu verwenden. (siehe Kapitel 9.
Zubehör)
■ Vor dem Aufspannen von Referenzdruckmessgerät und Prüfling sollte das System
entlüftet werden. Hierzu wird bei offenen Druckanschlüssen durch vorsichtiges
Drehen des Spindelrades im Uhrzeigersinn Öl in das System gepumpt. Es wird
so lange gedreht, bis Öl an den O-Ring-Dichtungen der offenen Druckanschlüsse
ansteht und keine Luftblasen mehr austreten. Das Absperrventil am Vorratsbehäl-
ter muss dabei geschlossen sein und eventuell angebaute Absperrventile für die
Prüfanschlüsse müssen dabei geöffnet sein.
■ Setzen Sie nacheinander ein Referenz-Druckmessgerät und das zu überprüfende
Gerät (Prüfling) in jeweils einen der beiden Druckanschlüsse der CPP1000-M/-
L ein. Die Druckanschlüsse sind freilaufend ausgeführt, so dass Sie die Geräte
derart ausrichten können, dass eine einwandfreie Ablesung sichergestellt ist. Eine
O-Ring-Dichtung ist bereits vorhanden. Sie benötigen kein zusätzliches Dichtmate-
rial. Ein handfestes Anziehen reicht zum sicheren Abdichten aus.
■ Um Geräte mit rückseitigen Anschluss zu prüfen, ist als Zubehör ein Winkelan-
schlussstück erhältlich (siehe Kapitel 9. Zubehör).

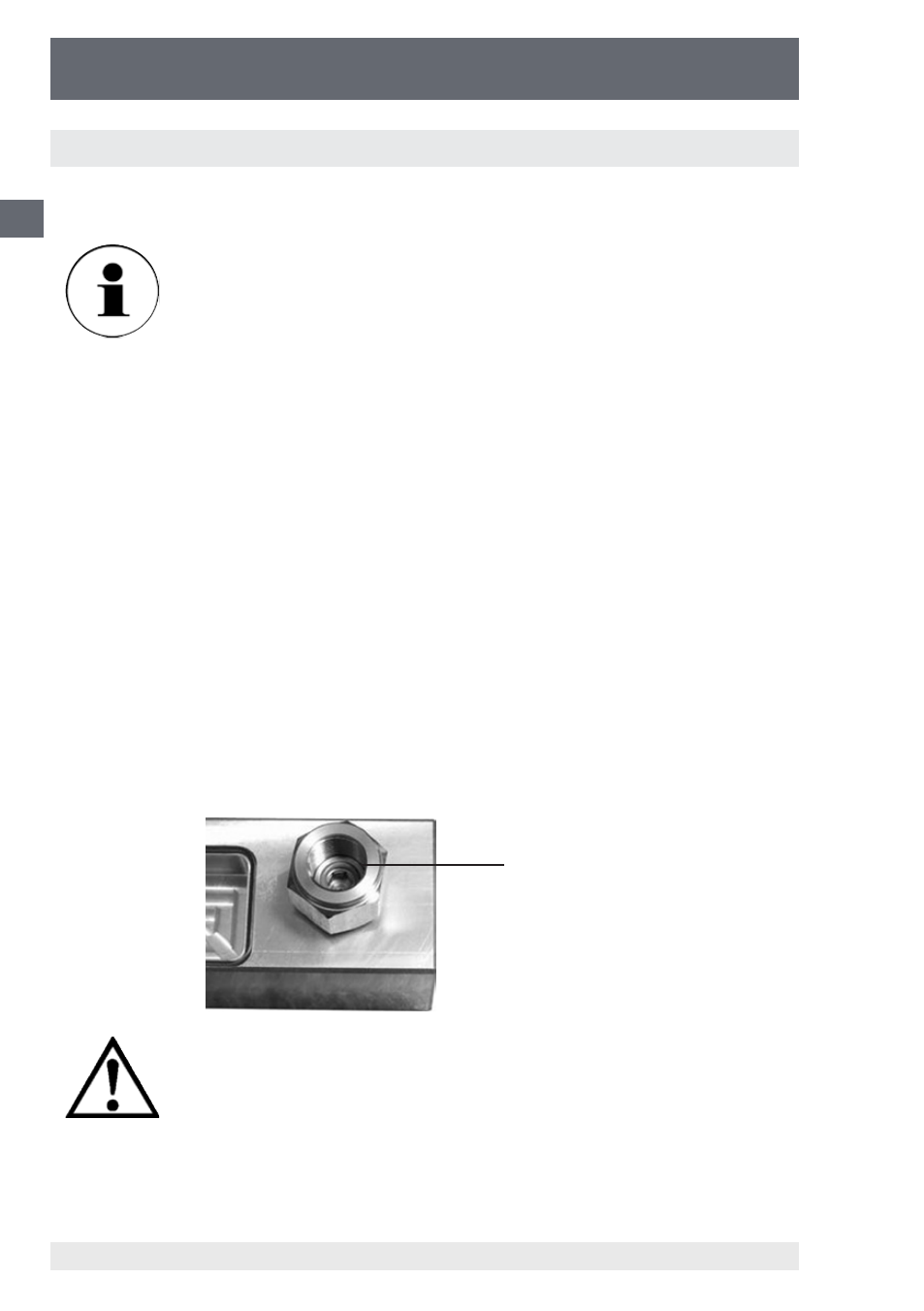

Prüfen Sie die O-Ring-Dichtung in den Druckanschlüssen auf
richtigen Sitz und Verschleiß, gegebenenfalls austauschen.
(siehe Kapitel 9. Zubehör)
Es ist darauf zu achten, dass jedes Gerät, das angeschlossen
wird, im Inneren sauber ist.
O-Ring-Dichtung
