F
Pompe hydraulique
CPP1000-M/-L
WIKA Mode d'emploi Pompe hydraulique 56
11178035 12/2010 GB/D/F/E

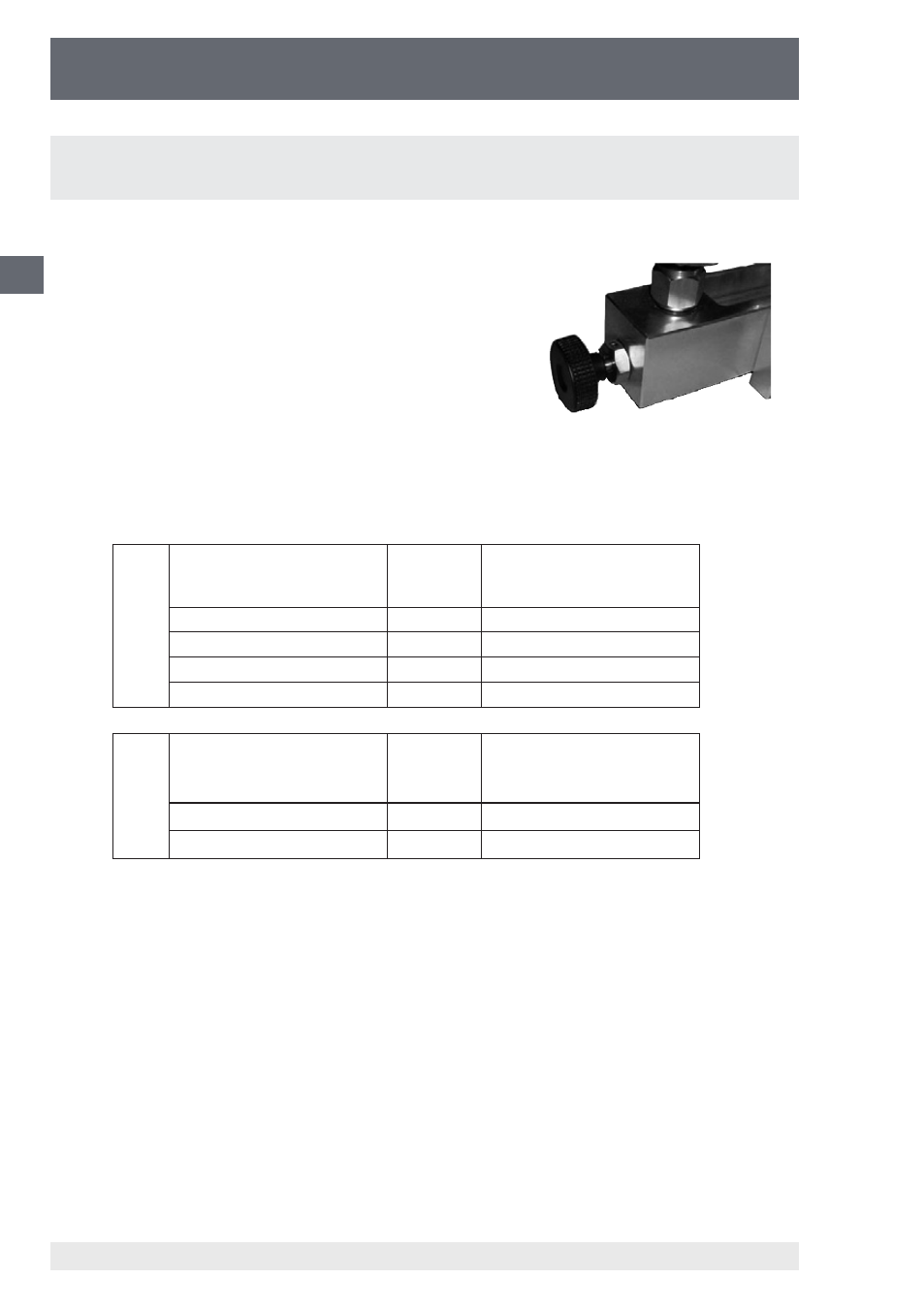

6. Notice de montage pour des robinets d’arrêt pour rac-
cord d’essai et robinet de réglage fin à pointeau
La notice de montage décrit la pose ultérieure
de la robinet d'arrêt pour raccord d'essai
(n° de commande 11208384) ou de la robinet
de réglage fin à pointeau (n° de commande
11248351). Les robinets peuvent être posées
latéralement dans la bride postérieure en rempla-
cement des bouchons-borgnes existant en série.
Les possibilités de combinaison suivantes existent pour chaque type de pompe :
CPP1000-M
Robinet d'arrêt pour
raccord d'essai
Robinet de réglage fin à
pointeau
1 avec 0
0 avec 1
1 avec 1
2 avec 0
CPP1000-L
Robinet d'arrêt pour
raccord d'essai
Robinet de réglage fin à
pointeau
1 avec disponible en série
0 avec disponible en série
Dans le cas où seul un manomètre grand volume est monté sur la pompe
CPP1000-M, seule une robinet d’arrêt est normalement nécessaire pour le raccord
d’essai. Si l’instrument en test et l’appareil de référence disposent d’un grand volume,
nous recommandons l’utilisation de deux robinets d’arrêt.
Dans le cas de l’emploi de 2 robinets d’arrêt, la pose d’une robinet de réglage fin
à pointeau n’est pas possible.
