84

WIKA manual de instrucciones DiwiTherm

®

, modelo TR75

E

11325232.04 01/2014 GB/D/F/E

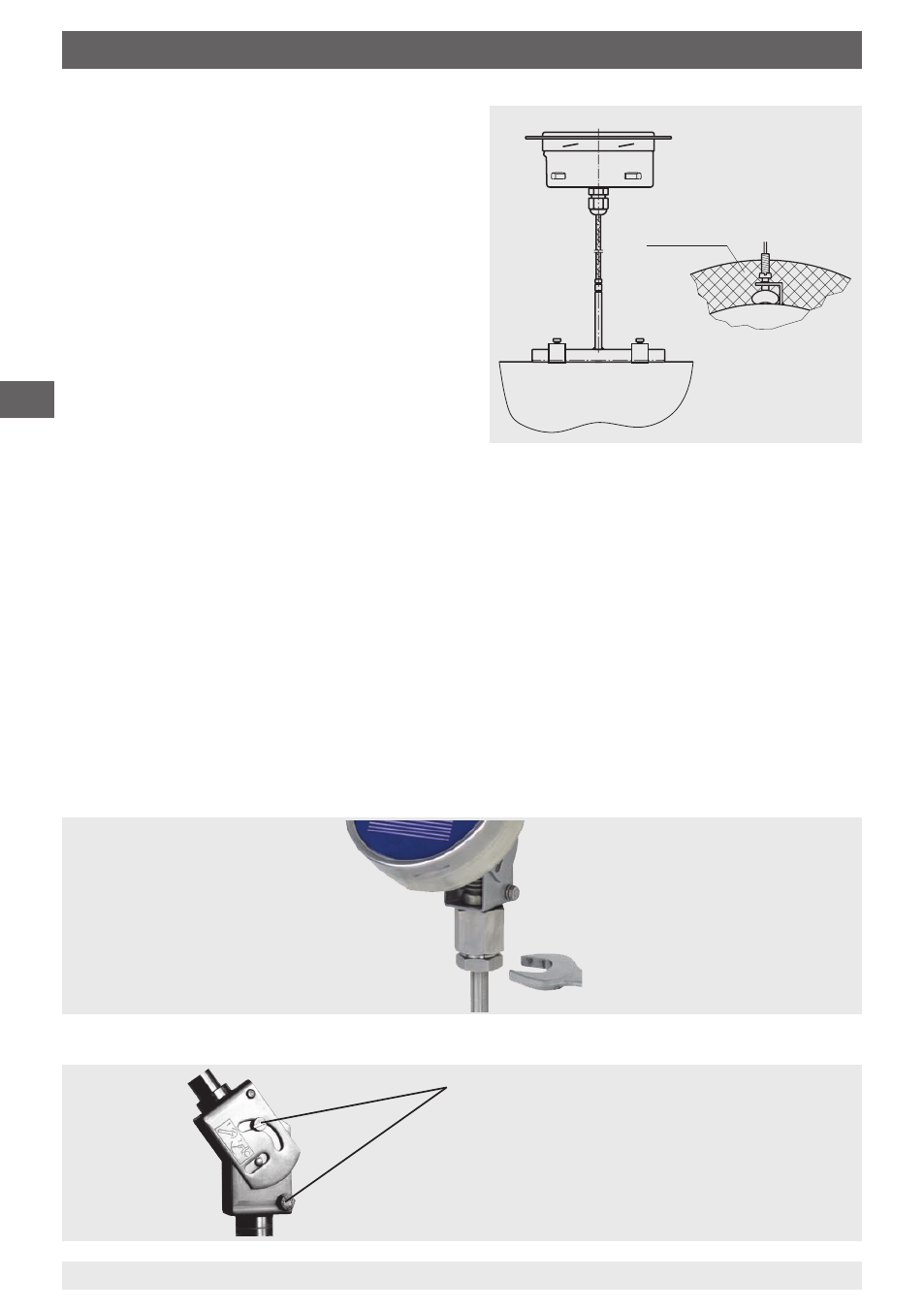

Montaje en depósitos

La geometría del sensor de contacto

está adaptada a depósitos con diámetros

exteriores de hasta 160 mm. En caso de que

dicho diámetro sea superior a 160 mm en el

lugar de montaje del sensor, recomendamos

la utilización de una pieza intermedia,

ajustada al diámetro correspondiente

y fabricada de un material con buena

conductividad térmica. El sensor de contacto

puede fijarse al depósito, por ejemplo, con

un perfil angular de acero con tornillos de

presión. El sensor de contacto necesita un

contacto metálico directo en el punto de

medición y debe colocarse con fuerza sobre la superficie del tubo.

En caso de que las temperaturas sean inferiores a 200 °C, se puede colocar una pasta

térmica de calor entre el sensor de contacto y el tubo, a fin de optimizar el traspaso

de calor. Para evitar errores de disipación de calor se debe colocar un aislamiento en

el punto de medición. Este aislamiento debe presentar una resistencia suficiente a la

temperatura y no forma parte del volumen de suministro.

Para la instalación de un termómetro DiwiTherm

®

, de caja giratoria y orientable, hay

que seguir instrucciones específicas. Para posicionar el indicador de forma deseada es

imprescindible observar los siguientes pasos:

1. Soltar la contratuerca o la tuerca de unión en el racor de proceso.

Soporte angular

Aislamiento *

* ¡El aislamiento es

imprescindible!

2. Soltar tornillos hexagonales y de ranura en la articulación virable.

soltar

¡Asegurarse de soltar también los

tornillos del lado opuesto!

Montaje mediante

llave de boca

6. Puesta en servicio, funcionamiento
