80 WIKA manual de instrucciones DiwiTherm ® , modelo TR75
E
11325232.04 01/2014 GB/D/F/E
4.1.3 DiwiTherm ® para montaje en una superficie de tubo
Sensor de contacto
Material: acero inoxidable
Tubo de fijación: 120 mm
Fijación mediante cinta de sujeción (no incluida en el suministro)
Cable
de silicona, blindado, rango de aplicaciones -50 ... +200 °C
Longitud del cable según las especificaciones del cliente
El casquillo del sensor y la caja están conectados a través del apantallamiento del cable. La
puesta a tierra bilateral puede provocar arrastre de potencial e imprecisión de indicación.
La precisión indicada solo puede garantizarse para una longitud máx. del cable de 15 m. Si
los cables son más largos, la exactitud puede diferir considerablemente.
3157559.05

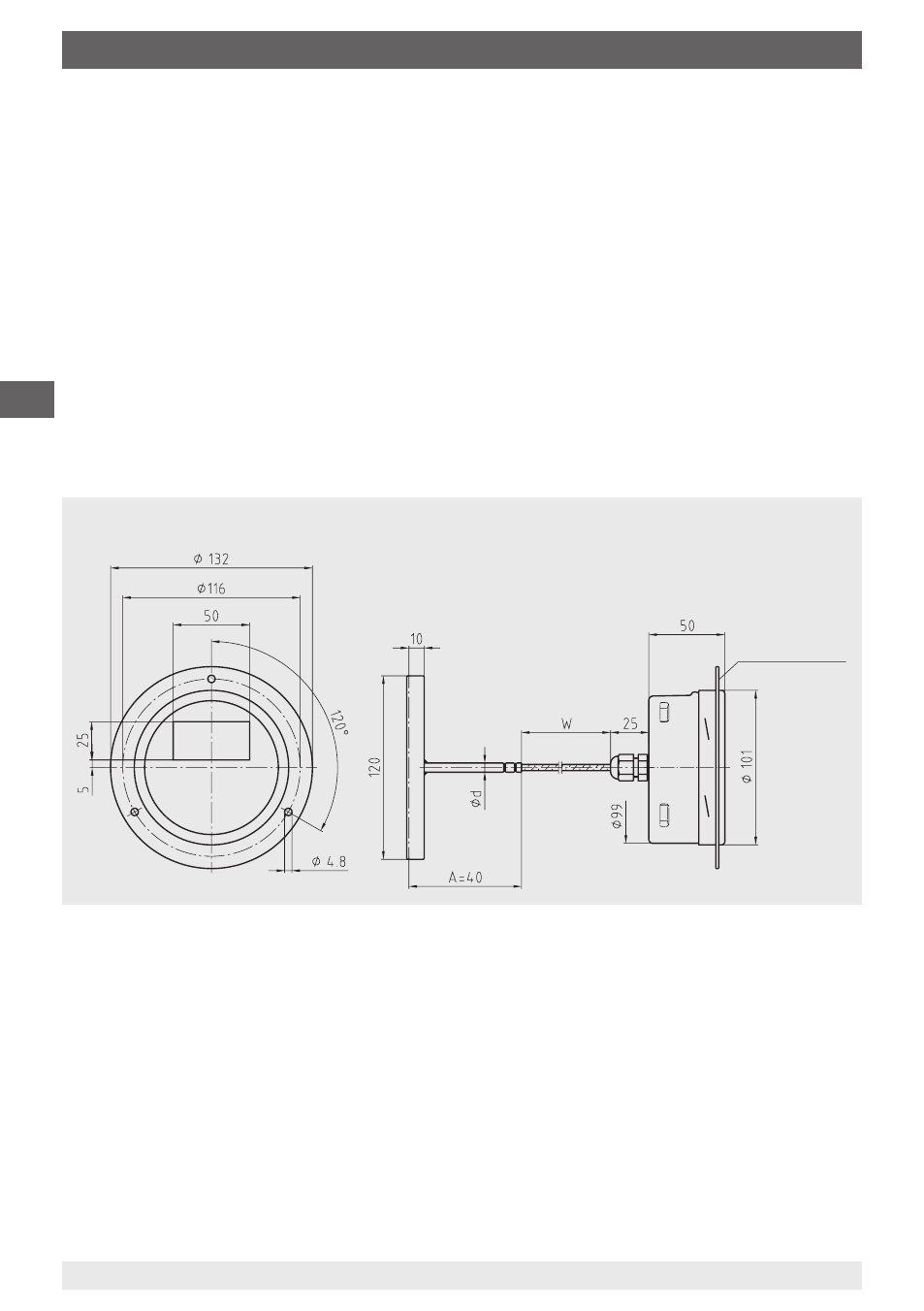

DiwiTherm ® , modelo TR75, para montaje en una superficie de tubo, salida de cable en el
lado posterior, con borde frontal para montaje en panel de mando
Borde frontal
4. Diseño y función
