11325232.04 01/2014 GB/D/F/E
36
WIKA Betriebsanleitung DiwiTherm
®
, Typ TR75
D
4.1.3 DiwiTherm
®
zur Montage an einer Rohroberfläche
Anliegefühler
Werkstoff: CrNi-Stahl
Befestigungsrohr: 120 mm
Befestigung mittels Spannband (nicht im Lieferumfang)
Kabel
Silikon, geschirmt, Anwendungsbereich -50 ... +200 °C
Kabellänge nach Kundenspezifikation
Sensorhülse und Gehäuse sind durch die Schirmung des Kabels verbunden. Beidseitige
Erdung kann zu Potentialverschleppung und Anzeigeungenauigkeit führen.
Die angegebene Genauigkeit kann nur bis zu einer maximale Kabellänge von 15 m gewähr-
leistet werden. Bei längeren Kabellängen kann die Genauigkeit stark abweichen.
3157559.05

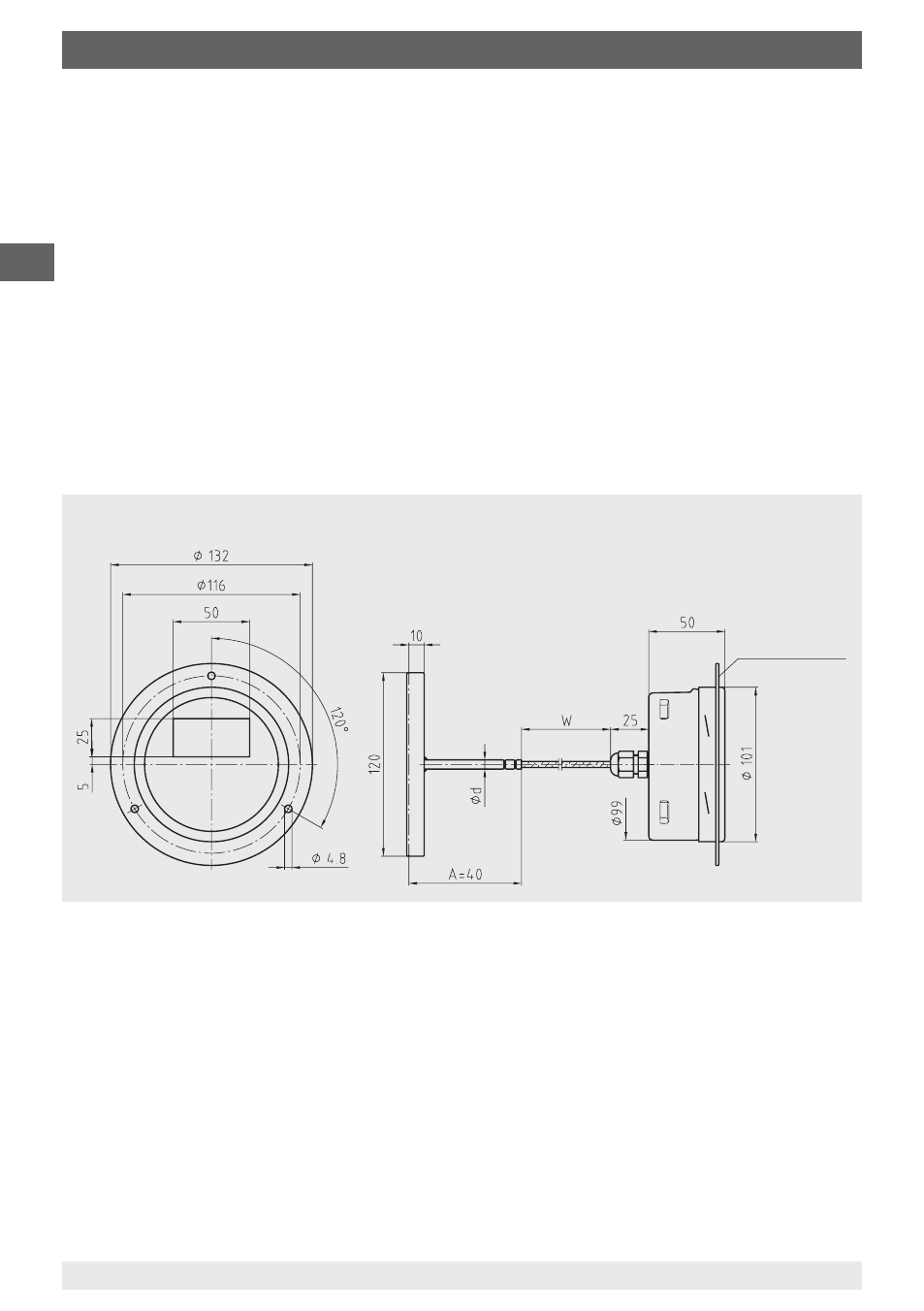

DiwiTherm
®
Typ TR75 zur Montage an einer Rohroberfläche, rückseitiger Kabelabgang,
mit Befestigungsrand vorn für Schalttafeleinbau
Befestigungsrand
vorn
4. Aufbau und Funktion
