54 WIKA mode d'emploi DiwiTherm ® , type TR75
F
11325232.04 01/2014 GB/D/F/E
Le diamètre du capteur devra être d'environ 1 mm plus petit que le diamètre intérieur du
doigt de gant.
Des espaces supérieurs à 0,5 mm entre le doigt de gant et le capteur auront une influence
négative sur les échanges thermiques ; il en résultera un temps de réponse défavorable de
la sonde.
Longueurs de capteur
Capteur Ø en mm Longueurs standard du capteur A (l
1
) in mm
6 50 100 150
8 - 100 150
Des longueurs spéciales sont possibles.
Raccord process
Un raccord coulissant permet une adaptation simple et facile à la longueur d'insertion
requise au point d'installation.
Raccord à compression
Matériau: acier inox
Filetage mâle G ¼ B (capteurs de Ø 8 mm exclus) ou G ½ B
Livraison également possible sans raccord process.
Câble
Domaine d'application, silicone et blindé -40 ... +200 °C avec presse-étoupe CEM
Longueur de câble spécifique au client.
Le manchon du capteur et le boîtier sont reliés par le blindage du câble. Une mise à la terre
des deux côtés peut conduire à une dérive de potentiel et à un imprécision d‘indication.
3165575.05
Collerette avant

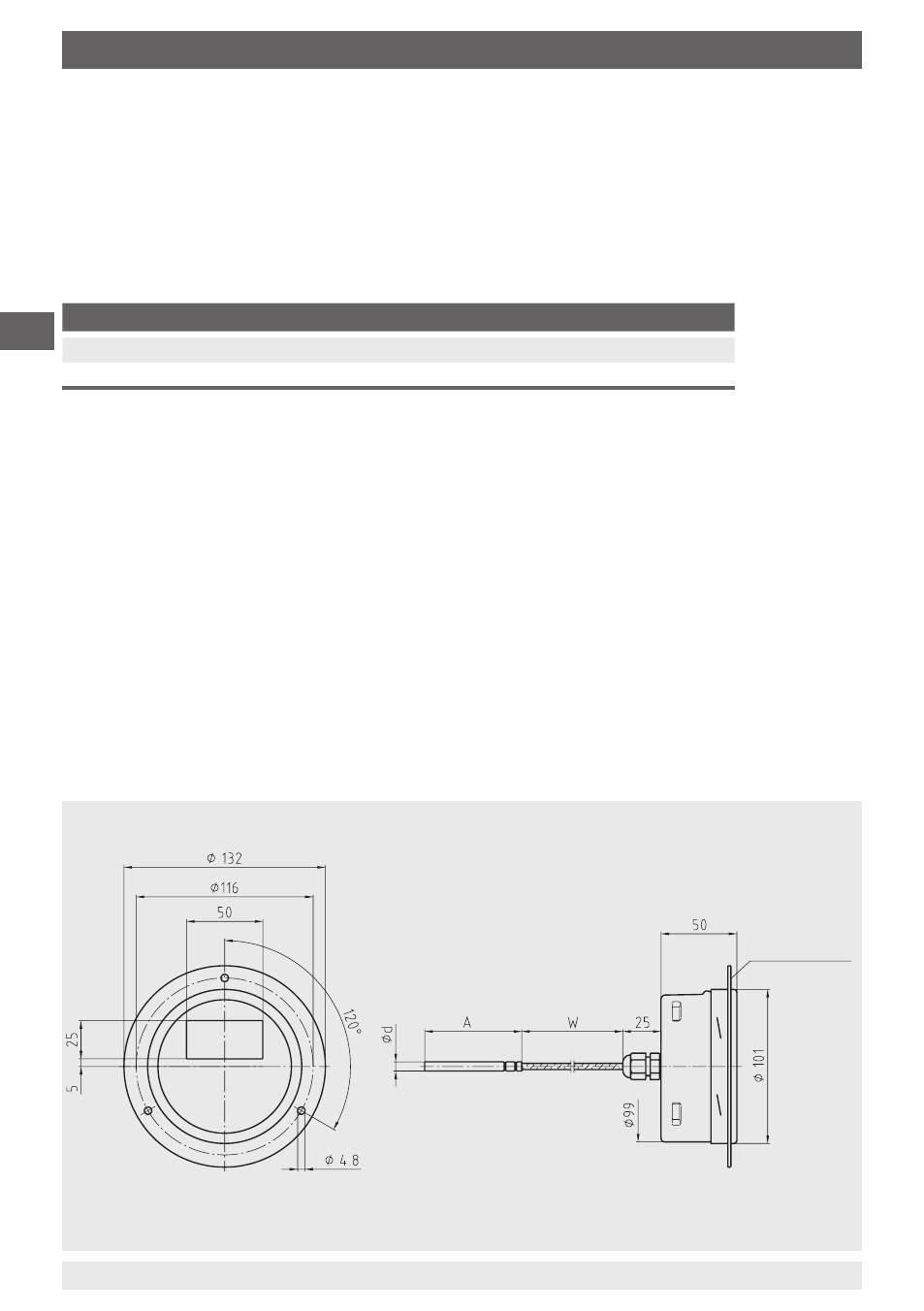

DiwiTherm ® fonctionnant avec pile, type TR75 avec capteur pour l'insertion, entrée de câble
par l'arrière, avec collerette avant pour montage panneau
Légende:
Ø d Diamètre du capteur
A Longueur utile
W Longueur du câble
4. Conception et fonction
