76

WIKA manual de instrucciones DiwiTherm

®

, modelo TR75

E

11325232.04 01/2014 GB/D/F/E

El diámetro del sensor debe ser aprox. 1 mm inferior al diámetro del taladro de la vaina o del

agujero ciego.

Las ranuras entre la vaina y el sensor superiores a 0,5 mm provocan efectos negativos

sobre la transmisión de calor y perjudican el comportamiento de reacción del termómetro.

Longitudes de sensor

Ø sensor en mm Longitudes de sensor estándar A (l

1

) in mm

6

50

100

150

8

-

100

150

Longitudes especiales son posibles.

Conexión

El racor deslizante permite una adaptación sencilla, en el lugar de montaje, a la longitud de

montaje deseada.

Racor deslizante

Material: acero inoxidable

Racor exterior G ¼ B (no con un diámetro de sensor de 8 mm) or G ½ B

Un suministro sin conexión a proceso también es posible.

Cable

de silicona, blindado, rango de aplicaciones -40 ... +200 °C con prensaestopa CEM

Longitud del cable según las especificaciones del cliente.

El casquillo del sensor y la caja están conectados a través del apantallamiento del cable. La

puesta a tierra bilateral puede provocar arrastre de potencial e imprecisión de indicación.

3165575.05

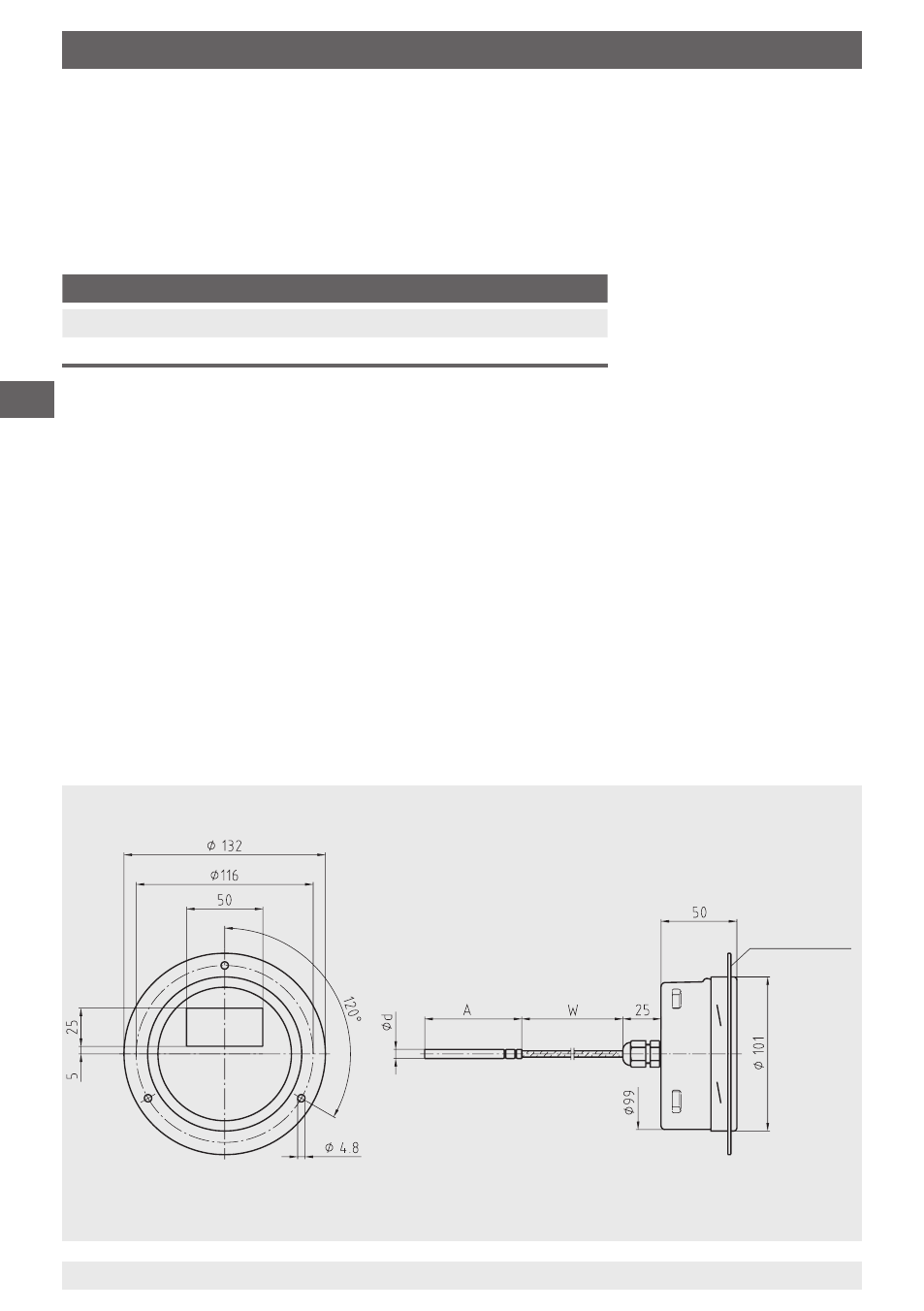

Borde frontal

DiwiTherm

®

, alimentación por batería, modelo TR75, con sensor enchufable, salida de

cable en el lado posterior, con borde frontal para montaje en panel de mando

Leyenda:

Ø d Diámetro del sensor

A

Longitud de montaje

W

Longitud del cable

4. Diseño y función
