Page 39
11325232.04 01/2014 GB/D/F/E
WIKA Betriebsanleitung DiwiTherm
®
, Typ TR75
39
D

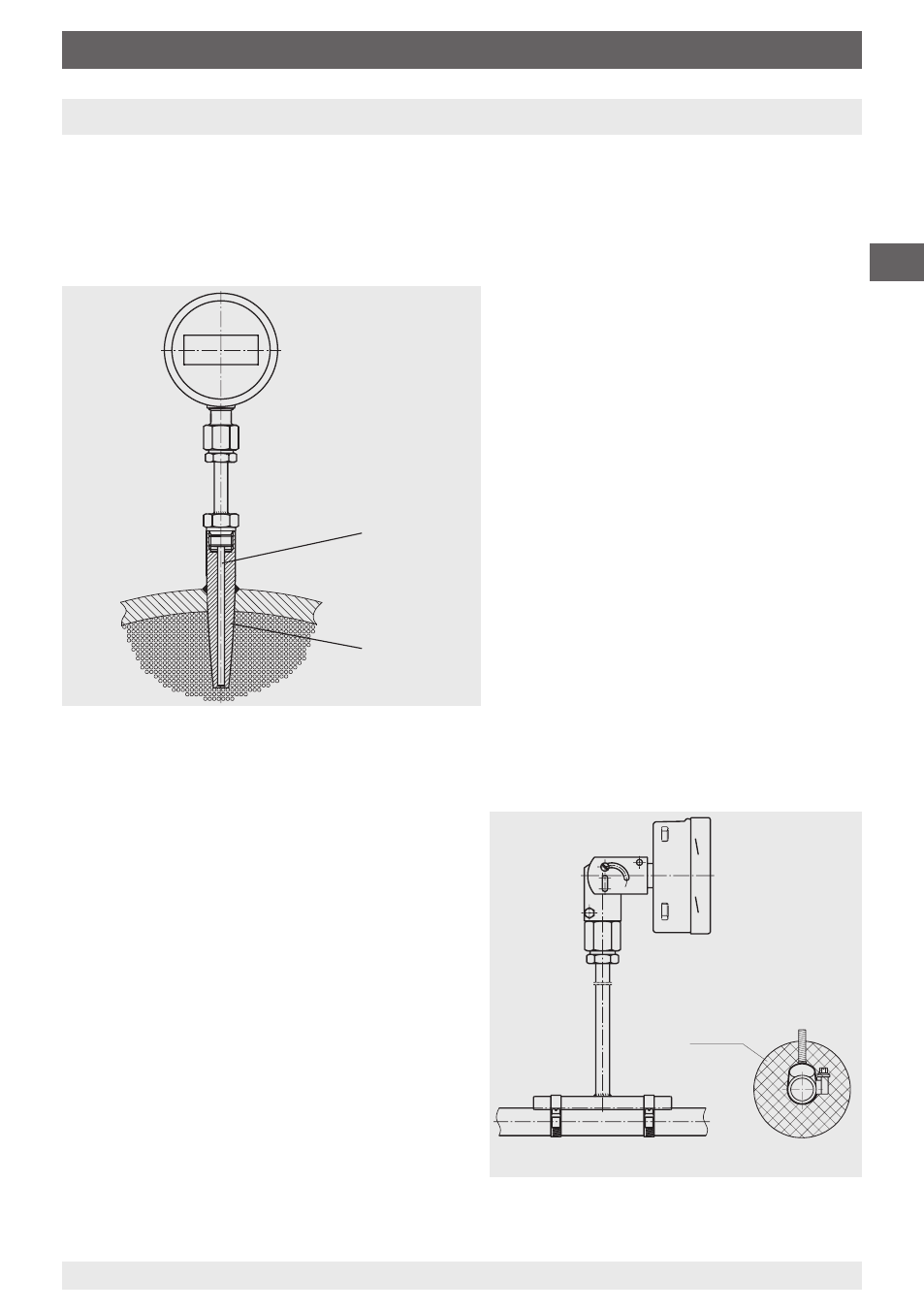

Typische Einbausituation mit Anliegefühler
■
Montage an Rohren
Die Geometrie des Anliegefühlers ist
abgestimmt auf Rohre mit einem Außen-
durchmesser zwischen 20 und 160 mm.
Zum Befestigen des Anliegefühlers am
Rohr genügen Rohrschellen. Der Anliege-
fühler sollte direkten metallischen Kontakt
zur Messstelle aufweisen und fest auf der
Oberfläche des Rohres aufliegen. Sofern
die zu erwartenden Temperaturen unter
200 °C liegen, kann zur Optimierung des
Wärmeüberganges zwischen Anliegefühler
und Rohr eine Wärmeleitpaste eingesetzt
werden. Eine lsolierung muss an der Monta-
gestelle angebracht werden, um Wärme-
ableitfehler zu vermeiden. Diese lsolierung muss ausreichend temperaturbeständig sein
und gehört nicht zum Lieferumfang.
Messeinsatz
Schutzrohr
Rohrschellenmontage
Isolierung *
* Isolierung zwingend notwendig!
6. Inbetriebnahme, Betrieb
6. Inbetriebnahme, Betrieb
DiwiTherms
®
dürfen nur mit einem zusätzlichen Schutzrohr betrieben werden.
Ausnahme: Axialer Kabelausgang (für Schalttafeleinbau) oder Ausführungen mit Anliege-
fühler.
Typische Einbausituation mit Schutzrohr
