Conception et fonction – WIKA TR75 User Manual
Page 58
58
WIKA mode d'emploi DiwiTherm
®
, type TR75
F
11325232.04 01/2014 GB/D/F/E
4.1.3 DiwiTherm
®
pour l'installation sur une surface de tuyau
Bulbe de contact
Matériau: acier inox
Tuyau d'installation : 120 mm
Fixation avec un collier de serrage (non compris dans la livraison)
Câble
Domaine d'application, silicone et blindé -50 ... +200 °C
Longueurs de câble en fonction des besoins de l'utilisateur
Le manchon du capteur et le boîtier sont reliés par le blindage du câble. Une mise à la terre
des deux côtés peut conduire à une dérive de potentiel et à un imprécision d'indication.
L'incertitude spécifiée peut uniquement être garantie jusqu'à une longueur de câble
maximale de 15 m. Avec des câbles plus longs, l'incertitude peut varier sensiblement.
3157559.05
DiwiTherm
®

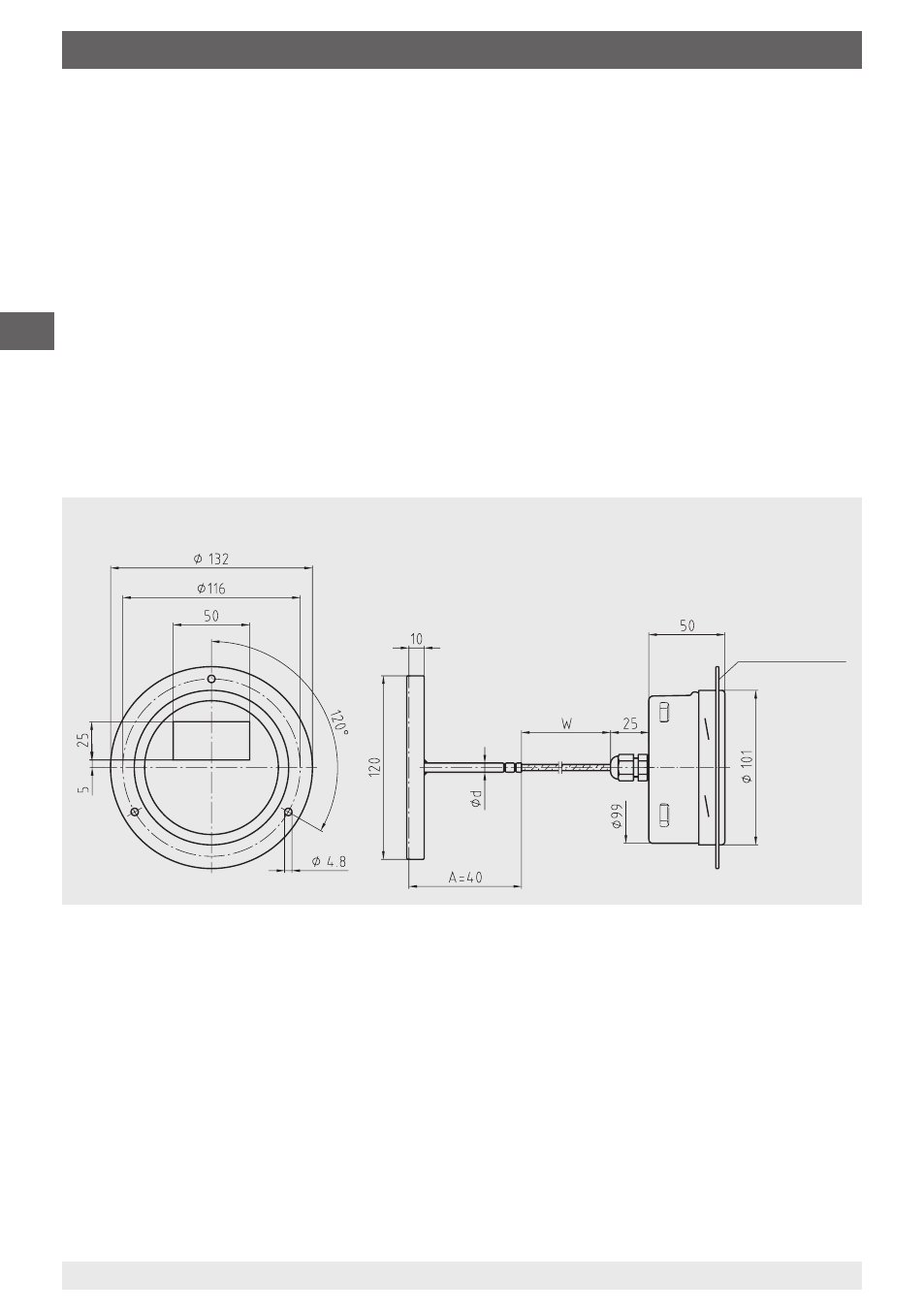

type TR75 pour installation sur surface de tuyau, sortie de
câble par l'arrière, avec collerette avant pour montage panneau
Collerette avant
4. Conception et fonction
