62 WIKA mode d'emploi DiwiTherm ® , type TR75
F
11325232.04 01/2014 GB/D/F/E

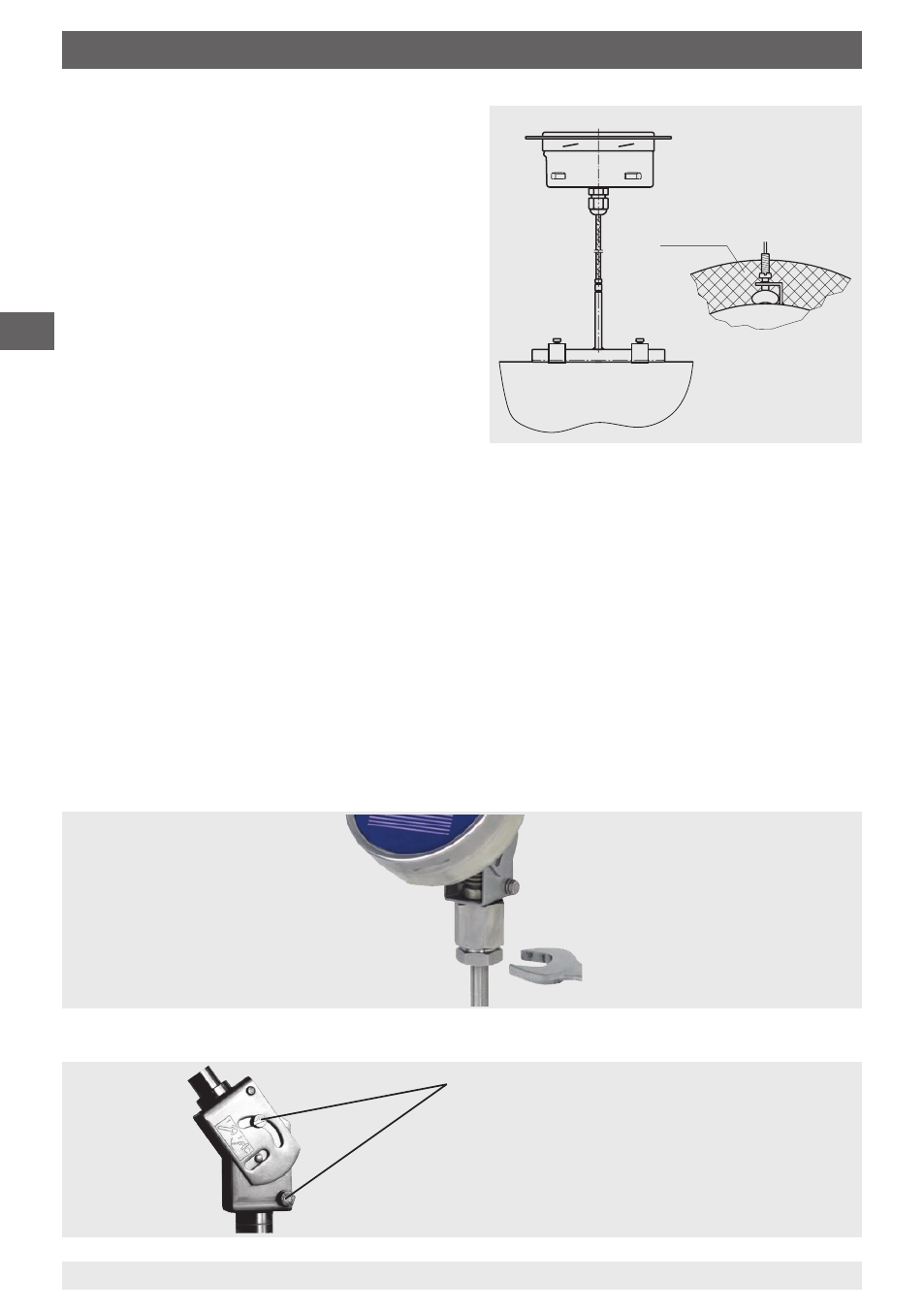

■ Montage sur cuves
La géométrie du bulbe de contact a été
conçue pour des cuves ayant un rayon
externe allant jusqu'à 160 mm. Si le point
d'installation du bulbe de contact sur la cuve
a un rayon externe supérieur à 160 mm,
nous recommandons l'utilisation d'une
pièce intermédiaire conçue pour le diamètre
de cuve en question, fabriquée dans un
matériau ayant une bonne conductivité
thermique. Le bulbe de contact peut être
fixé sur la cuve au moyen d'une potence
angulaire avec des vis de blocage, ou toute
méthode similaire. Le bulbe de contact devra
avoir un contact métallique direct avec la surface de la cuve.
Dans les cas où l'on peut s'attendre à avoir des températures inférieures à 200 °C,
on peut utiliser une pâte thermiquement conductrice pour optimiser la transmission
de chaleur entre le bulbe de contact et la cuve. Le point d'installation doit être isolé
pour éviter des erreurs dues á la déperdition de chaleur. Cette isolation doit avoir une
résistance à la température suffisante et ne fait pas partie de la livraison.
Lors du montage d'un thermomètre DiwiTherm ® pivotant et inclinable, des prescriptions
particulières doivent être observées. Pour placer l'affichage dans la position requise, il
convient de respecter les points suivants :
1. Le contre-écrou ou l‘écrou-raccord doit être desserré sur le raccord process.
Montage par potence de
fixation
Matériau
calorifuge *
* Matériau calorifuge
obligatoire !
2. Les boulons et vis doivent être desserrées sur l'articulation pivotante.
Desserrage
Desserrer impérativement également
les vis situées sur le côté opposé !
Montage avec clй а
fourche
6. Mise en service, utilisation
