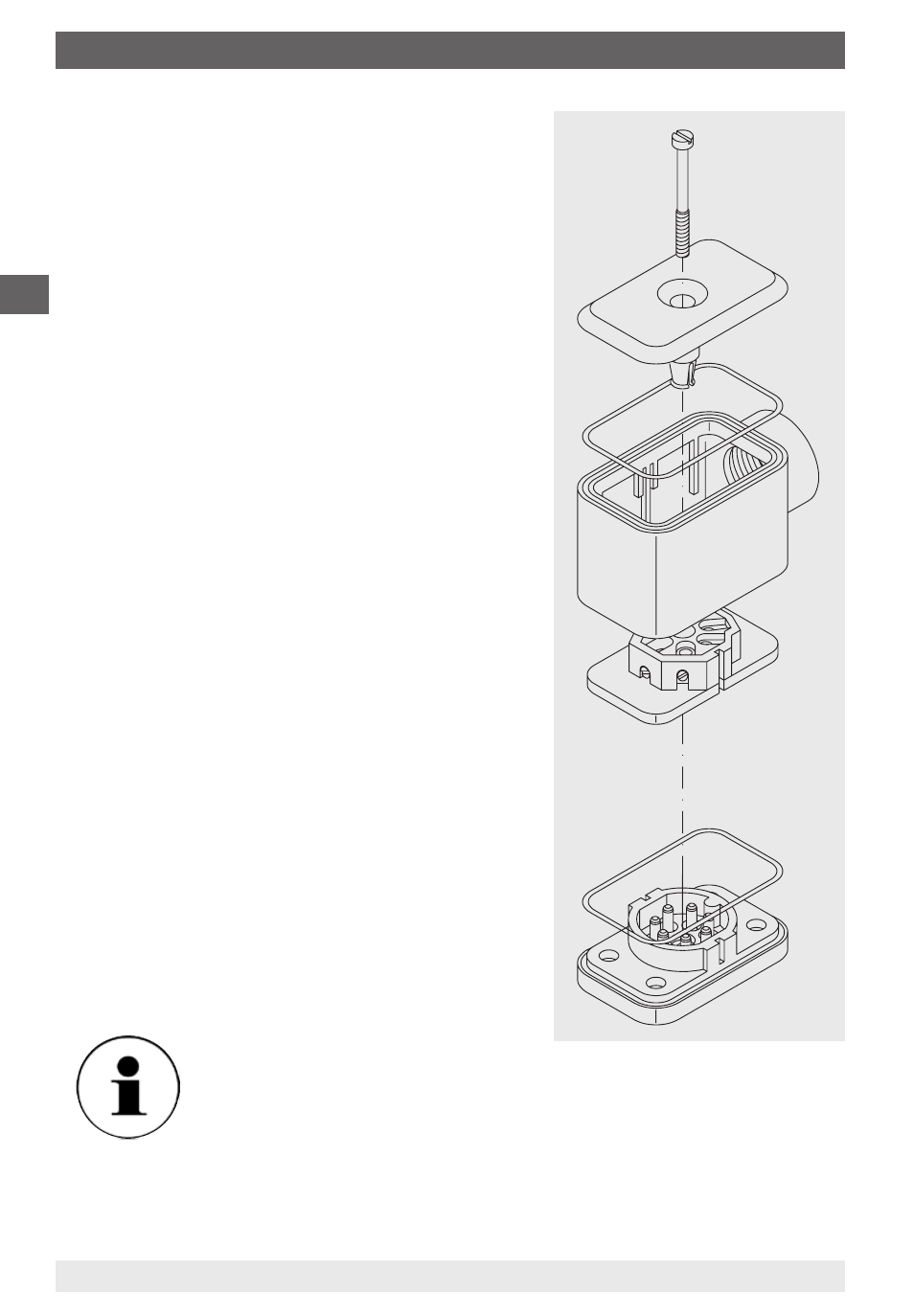

9. Commande et maintenance
 Vis
 Couvercle du boîtier de rac-
cordement
 Boîtier de raccordement
 Insert
 Base du boîtier de raccorde-
ment
 Joints d'étanchéité







11
97
64 05/
009 GB/D/F/E
WIKA Mode d'emploi famille intelliGAUGE 6
Retirez la vis. Retirez le boîtier  avec l'insert

de la base du boîtier de raccordement  et
séparez ainsi le manomètre de l'alimentation
en tension.
Retirez le couvercle  du boîtier  et faites
sortir l'insert  entièrement au travers du
boîtier  vers le bas.
Pontez les contacts 5 et 6 sur l'insert avec un
petit morceau du fil multi-brin dénudé aux
extrémités (résistance maximale admissible
0
Ω.
Remontez le connecteur dans l'ordre inverse.
Raccordez le connecteur avec le fil dénudé
sur l'insert  et rétablissez ainsi la tension
d'alimentation.
En 0 secondes au maximum, le nouveau zéro
sera enregistré dans l'électronique. Pendant
ce laps de temps, le courant monte dans la
boucle à 9,5 mA.
Le nouveau zéro reste enregistré durablement,
même en cas de panne de tension.
Dégagez de nouveau le connecteur dans
l'ordre décrit ci-dessus et supprimez le bout
de fil électrique. Après avoir de nouveau
monté le connecteur, le signal de sortie
électrique est de nouveau identique à l'affi-
chage de l'aiguille.
Il faut impérativement remonter
les joints  correctement pour
que la classe de protection de
l'appareil soit conservée.
