F

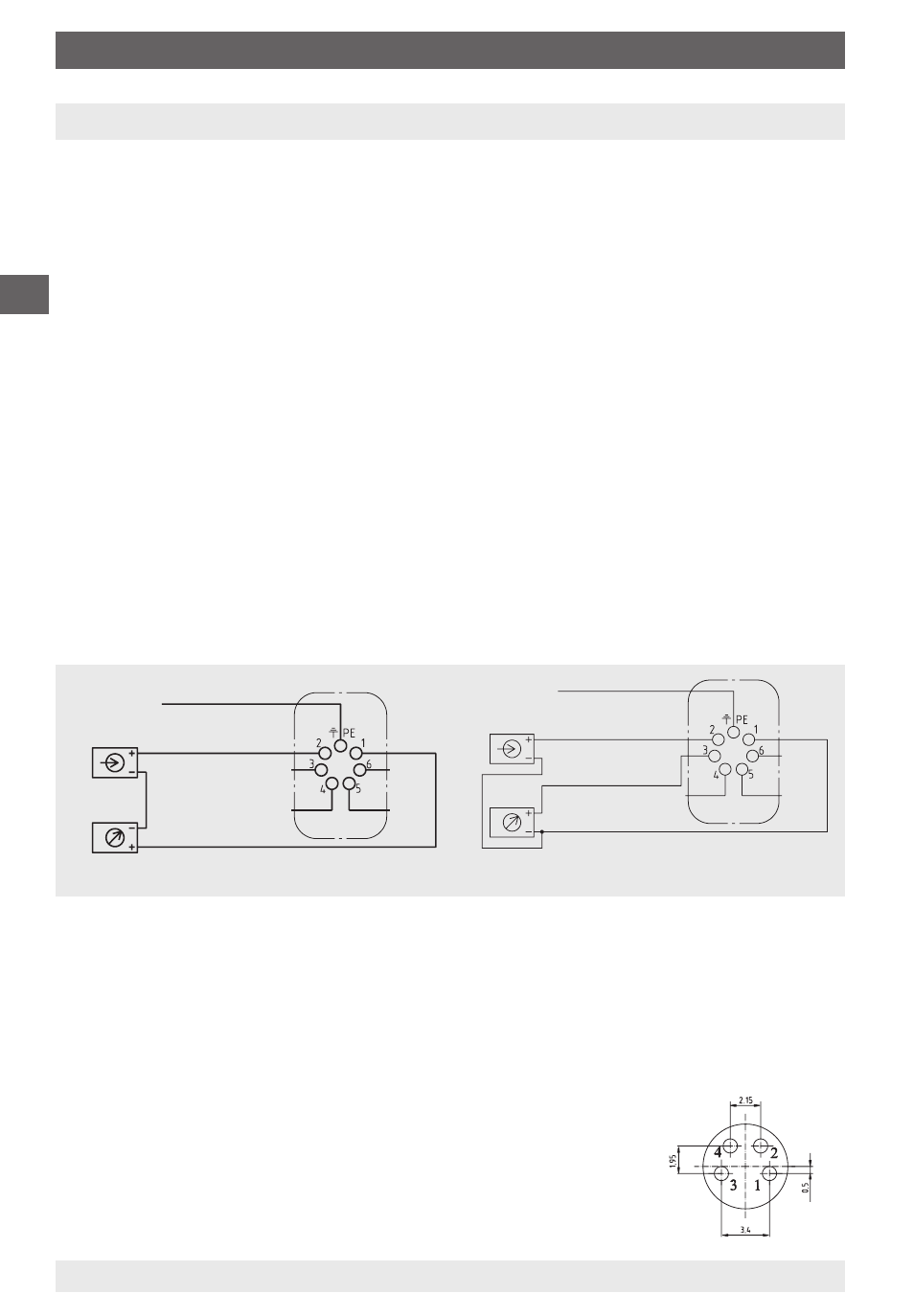

7. Branchement électrique
mise à la terre
raccordée au boîtier
Bornes 3, 4, 5 et 6: uniquement
pour utilisation interne
U
B
+/Sig+
+0V/Sig-
Appareil récepteur
(ex: indicateur)
Alimentation
Boîtier de raccordement mise à la terre
raccordée au boîtier
I
out
/U
out
Bornes 4, 5 et 6: Uniquement
pour utilisation interne
U
B
+/Sig+
+0V/Sig-
Appareil récepteur
(ex: indicateur)
Alimentation
11
97
64 05/
009 GB/D/F/E
WIKA Mode d'emploi famille intelliGAUGE 58
7. Branchement électrique
Le raccordement électrique des transmetteurs de pression s'effectue à l'aide
d'un connecteur coudé. La disposition exacte des connections est illustrée
sur les dessins présentés ci-après. En outre, la disposition des connections, le
signal de sortie et l'alimentation auxiliaire nécessaires sont notés sur la plaque
signalétique de l'appareil.
Signification des différents symboles de borne utilisés:
U
B
+ Borne positive de la tension d'alimentation
0 V Borne négative de la tension d'alimentation
Sig+ Borne positive du signal de sortie
Sig- Borne négative du signal de sortie
Les appareils doivent être intégrés dans la compensation de potentiel du site.
Affectation des bornes
Les bornes 1 et sont les bornes de raccordement pour le signal de sortie et
pour l'alimentation en tension. La borne marquée PE (mise à la terre) est reliée
en interne avec le boîtier. Les raccordements à 6, ou 4 à 6 (sur les versions à
fils) doivent rester libres et ne doivent pas non plus être utilisés comme points
de reprise (voir aussi chapitre 10 « Données techniques »).
p. ex. 2-fils 4 … 20 mA p. ex. 3-fils 0 … 20 mA / 0 ... 10
Une tension continue non stabilisée avec une ondulation résiduelle de 10 % ss
au maximum sur la plage des limites de tension d'alimentation indiquées suffit
comme énergie auxiliaire . Il convient de veiller à ce que la tension d'alimen-
tation appliquée soit supérieure à la tension maximale nécessaire, à savoir
au moins au voltage de la valeur qui retombe sur les appareils d'affichage et
d'évaluation extérieurs ; c.-à-d. que la tension appliquée sur le transmetteur à
distance ne doit pas tomber en-dessous de 1 V et, sur la version Ex, pas en
dessous de 14 V.
Raccordement électrique (pour type PGT23.063 seulement)
Câble Connecteur Désignation
rouge Borne 1 U
B
+/Sig +
noir Borne 4 0 V/Sig -
marron Borne n.c.
- - - Borne n.c

