7. Elektrischer Anschluss
Erde, verbunden
mit Gehäuse
Klemmen 3, 4, 5 und 6:
nur für internen Gebrauch
U
B
+/Sig+
+0V/Sig-
Auswertung
(Anzeige)
Hilfsenergie
Kabeldose Erde, verbunden
mit Gehäuse
I
out
/U
out
Klemmen 4, 5 und 6:
nur für internen Gebrauch
U
B
+/Sig+
+0V/Sig-
Auswertung
(Anzeige)
Hilfsenergie
11
97
64 05/
009 GB/D/F/E
WIKA Betriebsanleitung intelliGAUGE-Familie 6
7. Elektrischer Anschluss
Der elektrische Anschluss des Ferngebers wird über einen Winkelsteckverbin-
der hergestellt (nicht bei Typ PGT.06). Die genauen Anschlussbelegungen
können den nachfolgenden Zeichnungen entnommen werden. Zusätzlich sind
Anschlussbelegung, Ausgangssignal und erforderliche Hilfsenergie auf dem
Typenschild vermerkt.
Bedeutung der verwendeten Klemmenbezeichnungen:
U
B
+ Plusklemme der Versorgungsspannung
0 V Minusklemme der Versorgungsspannung
Sig+ Plusklemme des Ausgangssignals
Sig- Minusklemme des Ausgangssignals
Die Geräte sind in den Potenzialausgleich der Anlage mit einzubeziehen.

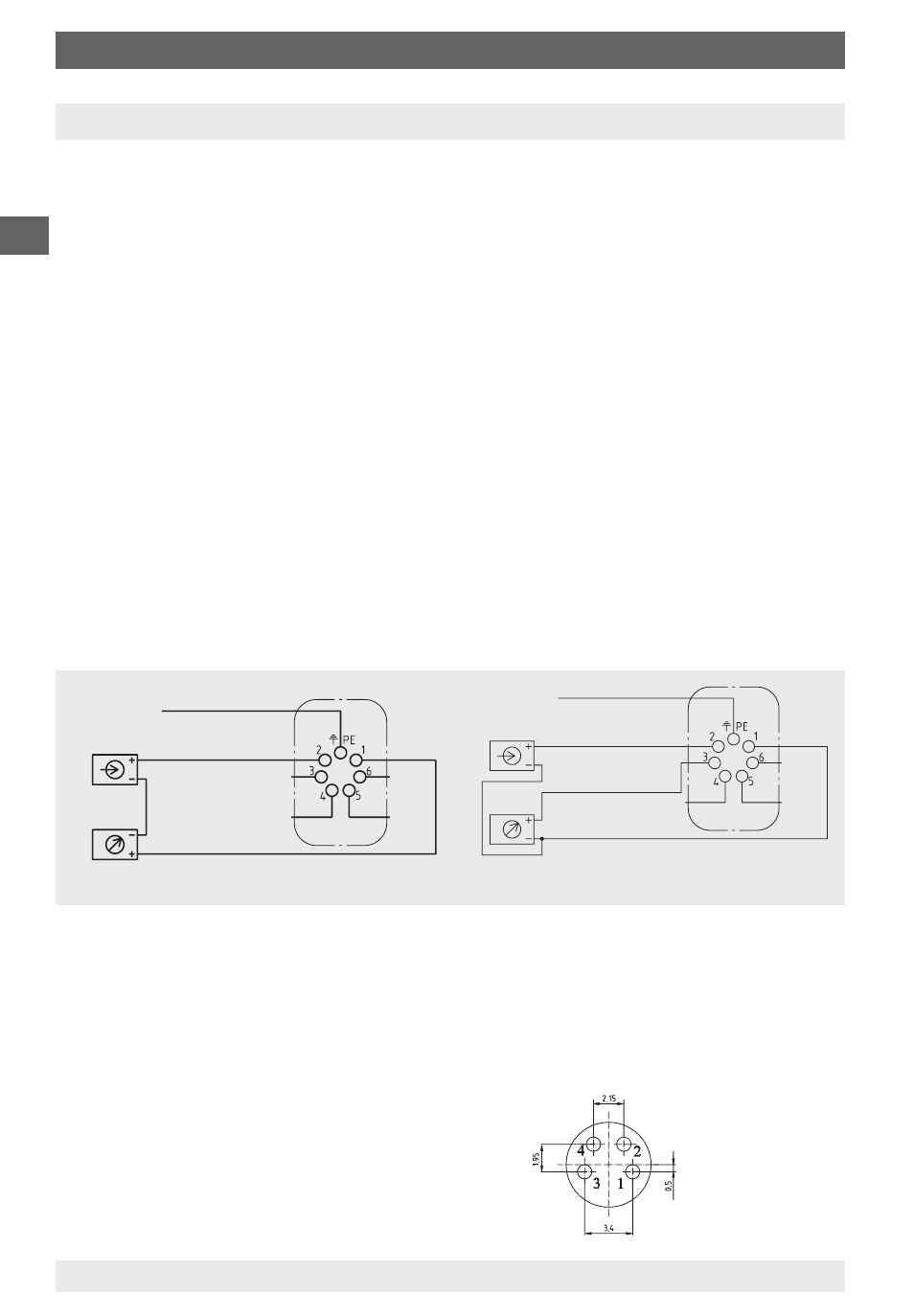

Belegung der Anschlussklemmen
Die Klemmen 1 und sind die Anschlussklemmen für den Signalausgang bzw. für die
Spannungsversorgung. Die mit PE (protective earth, Schutzleiter) gekennzeichnete
Klemme ist intern mit dem Gehäuse verbunden. Die Anschlüsse bis 6, bzw. 4 bis 6
bei den Leiter-Varianten sind frei zu lassen und dürfen auch nicht als Stützpunkte
verwendet werden (siehe auch Kapitel 10 „Technische Daten“).
2-Leiter-Ausführung 3-Leiter-Ausführung
z. B. 4 ... 20 mA z. B. 0 ... 20 mA / 0 ... 10 V

Als Hilfsenergie genügt eine unstabilisierte Gleichspannung mit einer Restwelligkeit
von max. 10 % ss im Bereich der angegebenen Versorgungsspannungsgrenzen.
Es ist darauf zu achten, dass die angelegte Versorgungsspannung um mindestens
den Betrag höher ist als die maximal erforderliche Spannung, die an den externen
Anzeige- und Auswertegeräten abfällt; d. h. die am Ferngeber anliegende Spannung
darf nicht unter 1 V und bei der Ex-Ausführung nicht unter 14 V fallen.
Kabelbelegung (nur bei Typ PGT23.063)
Kabel Steckverbinder Bedeutung
rot Pin 1 U
B
+/Sig +
schwarz Pin 4 0 V/Sig -
braun Pin n.c.
- - - Pin n.c
