Perturbations Cause Mesures à prendre
Lors d‘une variation de pression le
signal de sortie reste constant
Surcharge mécanique par pression
excessive
Remplacer l‘appareil; en cas de panne
répétitive consulter le fabricant *)
Fausse tension d‘alimentation ou
pointe de surtension
Remplacer l‘appareil
Pas de signal de sortie
Tension d‘alimentation manquante /
fausse ou pointe de surtension
Corriger la tension d‘alimentation selon
le mode d‘emploi *)
Rupture de conducteur Contrôler le passage du courant
Pas de / ou faux signal de sortie
Erreur de câblage (par ex. systeme a 2
fils connecté en systeme a 3 fils)
Respecter la position des raccords (voir
plaquette signalétique / mode d‘emploi)
9. Entretien, accessoires F
Échange de la carte électronique
„ L‘échange de la carte se fait hors pression.
„ Avant d‘ouvrir l‘appareil, déconnectez-le de l‘alimentation.
„ Veillez lors du montage à ce que tous les composants soient protégés contre un contact
direct.
Démontage de la carte électronique
1. Pour éviter des dégâts, il faut protéger
l‘instrument resp. la nouvelle carte contre
des tensions resp. une décharge statique.
2. Il faut séparer l‘instrument, avant de l‘ouvrir,
de la tension d‘alimentation.
3. Dévissez avec précaution la bague filetée.
Retirer avec précaution, autant que le
permettent les conducteurs, la connexion
électrique du boîtier. Ensuite, séparez
prudemment les conducteurs/fiches de
la carte.

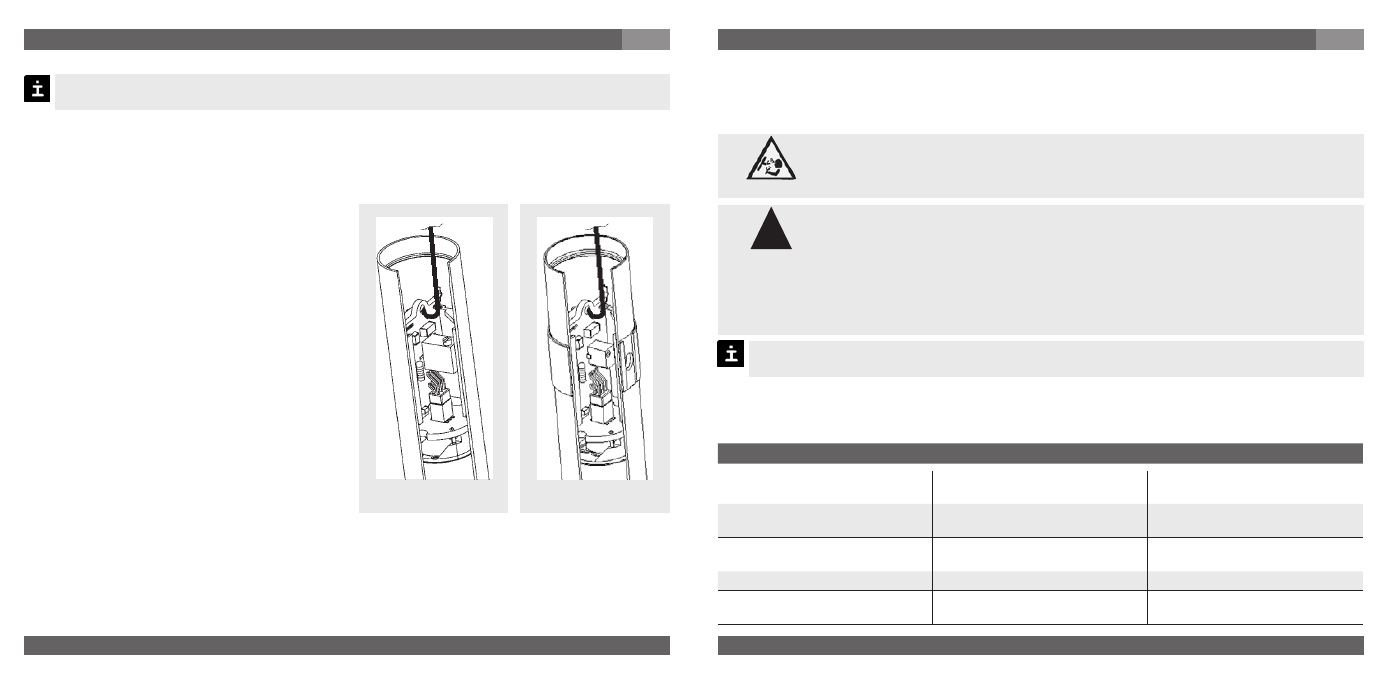

4. Introduisez l‘outil livré avec la carte
d‘échange dans le perçage de la carte.
5. Maintenez le transducteur et retirez la carte
électronique du boîtier
Installation de la carte électronique
1. Introduire dans le boîtier, autant que possible et à pression modérée, la nouvelle carte à
l‘intérieur des guide-cartes.
2. Enficher le mini-connecteur du raccord électrique dans la fiche de la carte électronique.
3. Placer le raccord électrique dans le transducteur, tourner le raccord électrique jusqu‘à ce
qu‘il s‘encliquète dans l‘encoche prévu à cet effet. Serrez l‘anneau fileté à la main.
without side-access with side-access
Accessoires. Les renseignements concernant les accessoires (par exemple connecteurs)
figurent dans le tarif de stock actuel, le ”Product Catalog” en CD-Rom ou veuillez prendre
contact avec notre département commercial.
10. Elimination de perturbations
N’ouvrez les raccords que hors pression!
N’utilisez aucun objet pointu ou dur pour le nettoyage, car la membrane du raccord
pression ne doit en aucun cas être endommagée.
„ Prenez des mesures de sécurité pour les restes de fluides se trouvant dans
les transducteurs de pression démontés. Ces restes de fluides peuvent
mettrent en danger les personnes, l’environnement ainsi que l’installation !
„ Si vous ne pouvez pas éliminer des dérangements sur le transducteur,
mettez celui-ci hors service et protégez le contre une remise en service par
inadvertance.
„ Ne faites effectuer les réparations que par le fabricant.
Veuillez contrôler au préalable si la pression est présente (vannes / robinets à boisseau sphé-
rique, etc. ouvert) et si vous avez choisi la tension d’alimentation correcte et le système de
câblage correspondant (2 fils/3 fils).
9. Entretien, accessoires / 10. Elimination de perturbations F
9. Entretien, accessoires
„ Les transducteurs WIKA ne demandent aucune maintenance.
„ Ne faites effectuer les réparations que par le fabricant.
Avertissement
!
Avertissement
