MTRE−ST42−48S−..
Festo MTRE−ST42−48S−.. 0503b Español
56

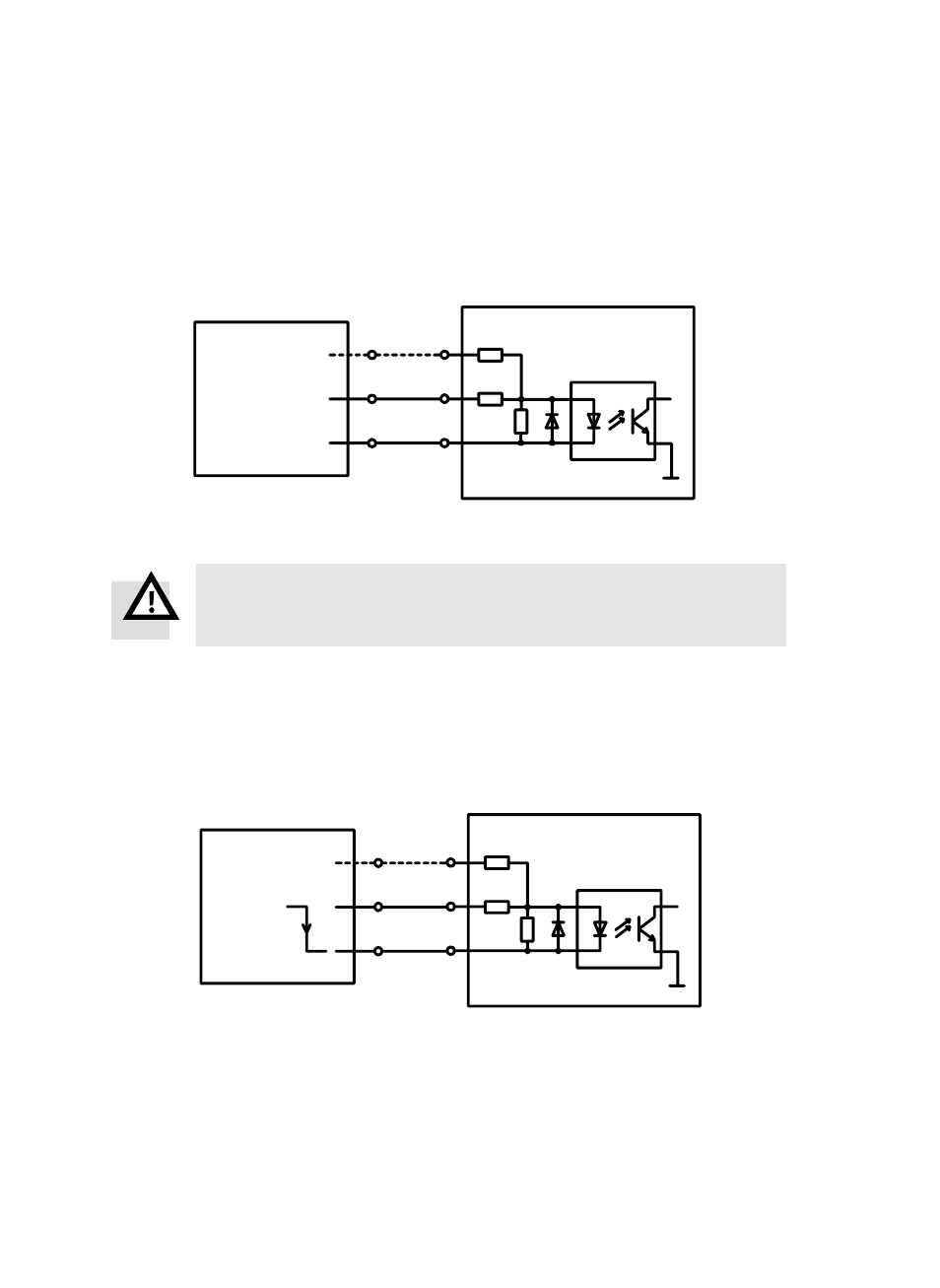

Controlador externo
(p. ej. SPC200)
MTRE−ST42− ... Dir+24
Dir+5
Dir−
+24V Nivel
+5V Nivel
0V
Optoacoplador activado = Sentido +
Fig. 5
Atención
Como nivel de señal pueden utilizarse +24ĂV o +5ĂV.
Tenga en cuenta los niveles de salida del control
.
Entrada de reloj
El motor realiza un paso a través de la entrada Clock.
Controlador externo
(p. ej. SPC200)
Clk+24
Clk+5
Clk−
0V
MTRE−ST42− ...
Flanco descendente
= un paso
Fig. 6
