MTRE−ST42−48S−..
Festo MTRE−ST42−48S−.. 0503b Deutsch
11
Leistungsendstufe
Die integrierte Leistungsendstufe ist in der Lage bis 1,2 A Strangstrom zu steuern.
Der Strangstrom wird über Dipschalter eingestellt. (siehe Abschnitt Eingang
Direction).
Interne Überwachung
Die Endstufe besitzt eine Übertemperaturabschaltung, sowie eine Überwachung
bei Kurzschluss der Motorstränge untereinander oder gegen GND.
Benutzerschnittstellen

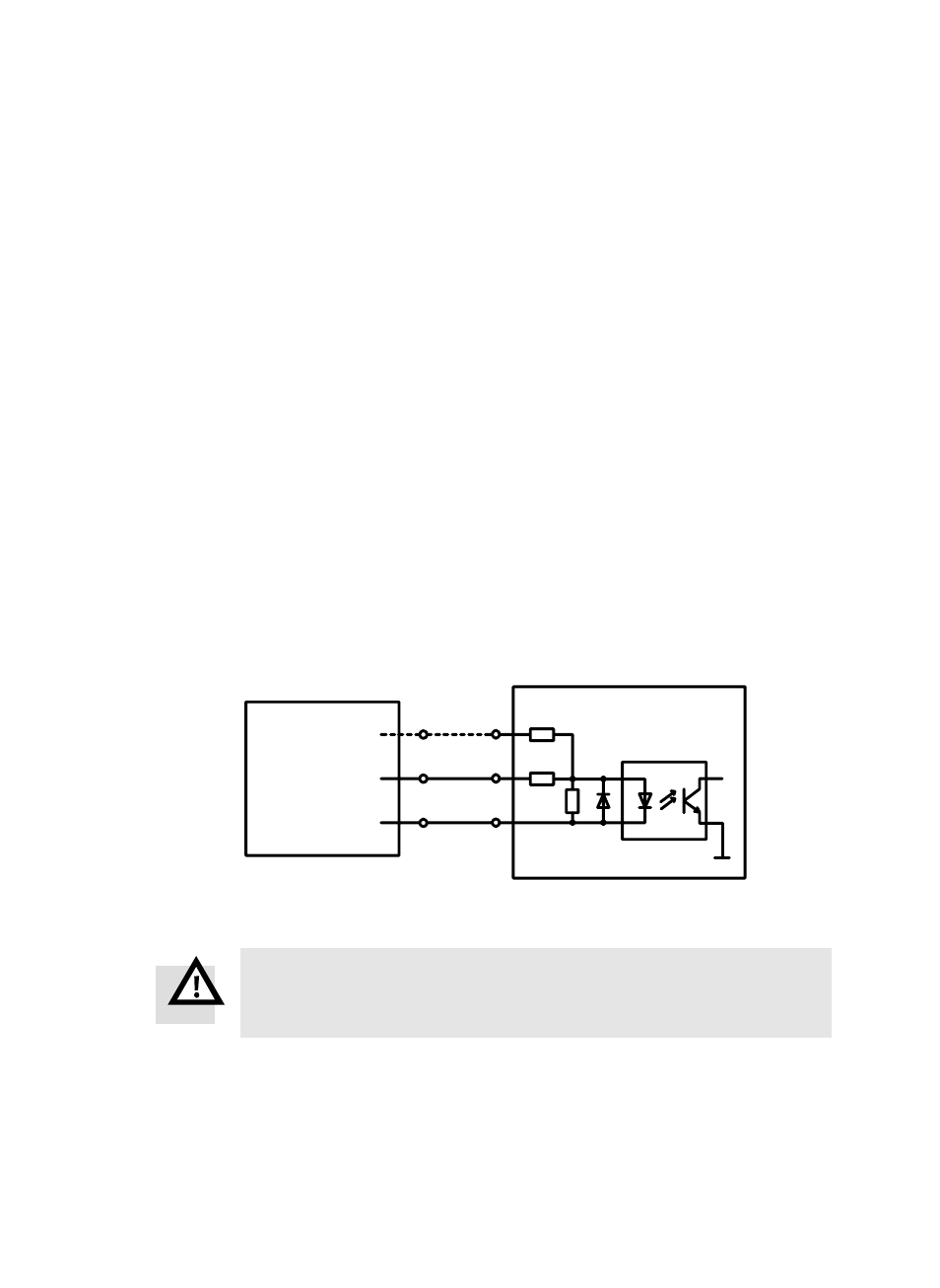

Eingang Direction
Über den Eingang Direction wird die Drehrichtung des Motors bestimmt.Ă
Ext. Steuerung
(Z.B. SPC200)
MTRE−ST42− ... Dir+24
Dir+5
Dir−
+24V Pegel
+5V Pegel
0V
Optokoppler bestromt = Richtung +
Bild 5
Warnung
Als Signalpegel können +24 V oder +5 V verwendet werden. Bitte beachten Sie
die Ausgangspegel Ihrer Steuerung!
