MTRE−ST42−48S−..
Festo MTRE−ST42−48S−.. 0503b Svenska
123
Intern övervakning
Slutsteget har ett överhettningsskydd och övervakning av kortslutning, vilken kan
uppstå mellan motorfaslindningarna eller mot GND.
Användar gränssnitt

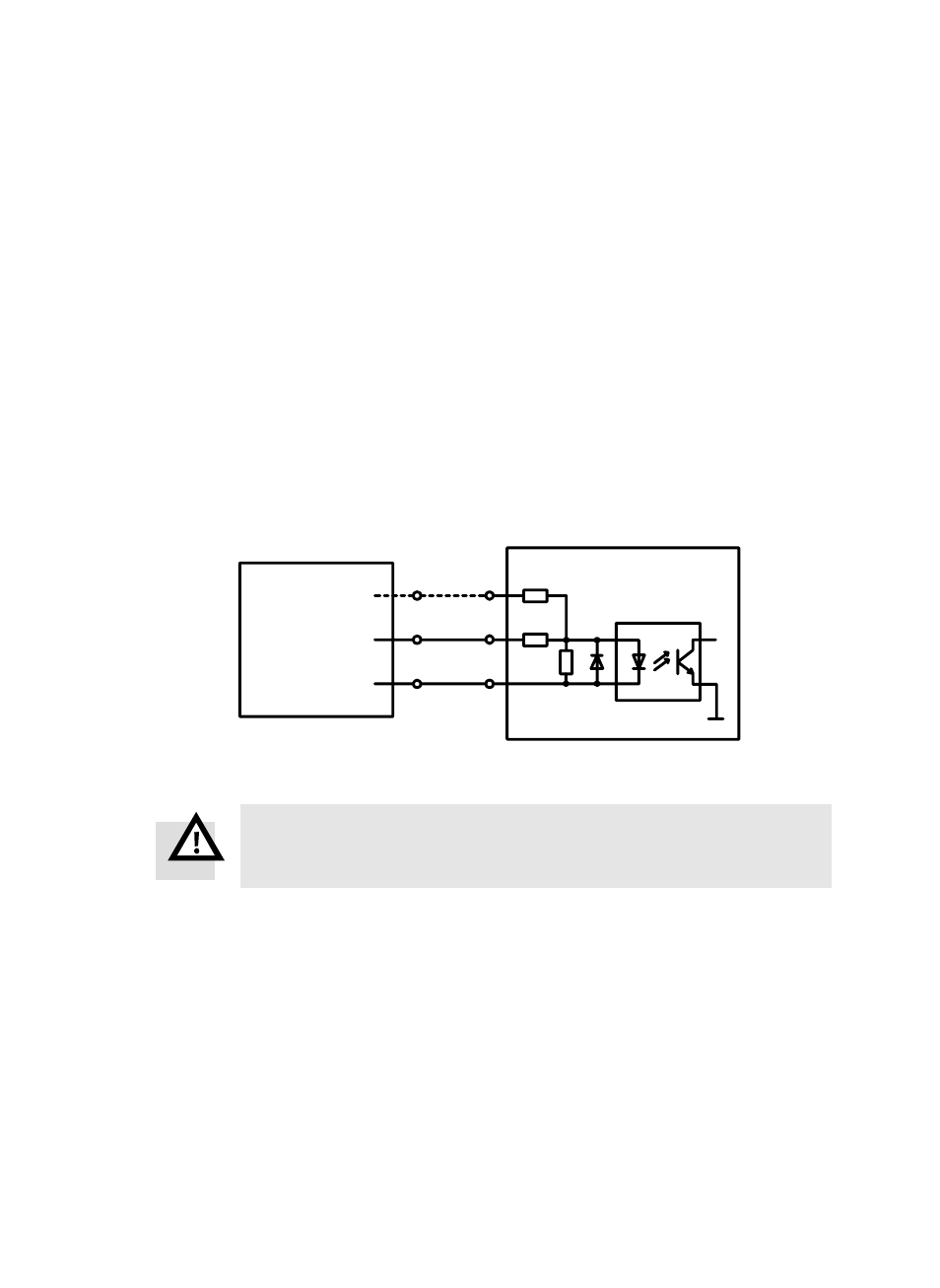

Ingången Direction
Du bestämmer rotationsriktning för motorn med hjälp av ingången Direction.Ă
Ext. styrsystem
(t ex SPC200)
MTRE−ST42− ... Dir+24
Dir+5
Dir−
+24V Niv å
+5V Niv å
0V
Optokopplare strömsatt = riktning +
Bild 5
Varning
Som signalnivå kan +24 V eller +5 V användas. Observera styrsystemets
utgångsnivå!
Ingången Clock
Motorn genomför ett steg via ingången Clock.Ă
