MTRE−ST42−48S−..
Festo MTRE−ST42−48S−.. 0503b Deutsch
13
Einstellungen
Der Stepmodus
Der Stepmode kann vom Anwender mittels
Dip−Schalter 1, 2 und 3 eingestellt werden.
Dazu ist es notwendig, den hinteren Deckel
des Motors zu öffnen. Der Motor ist bei der
Auslieferung auf Vollschritt eingestellt. Erfolgt
die Ansteuerung über eine SPS von Festo
(SPC200), so werden nur Voll− und Halbschritt
unterstützt.
Hinweis
Bei Verwendung von Halb−, Viertel−, FünfĆ
tel−, Achtel− oder Zehntelschritt ergeben
sich andere Verfahrwege!
Die Stromeinstellung
Die Einstellung wird mit den Dip−Schaltern 4,
5 und 6 vorgenommen.
Hinweis
S Stellen Sie nur den tatsächlich benötigĆ
ten Strom ein. Der Motor darf bei max.
Last keinen Schritt verlieren. Ein zu hoch
eingestellter Strom wirkt sich negativ auf
das Laufgeräusch aus und erwärmt den
Motor unnötig.
Die Stromreduzierung I−Red
Um die thermische Belastung des Motors im Stillstand zu reduzieren, wird der
Phasenstrom nach einer Taktpause von 80 ms automatisch um 70 % abgesenkt.

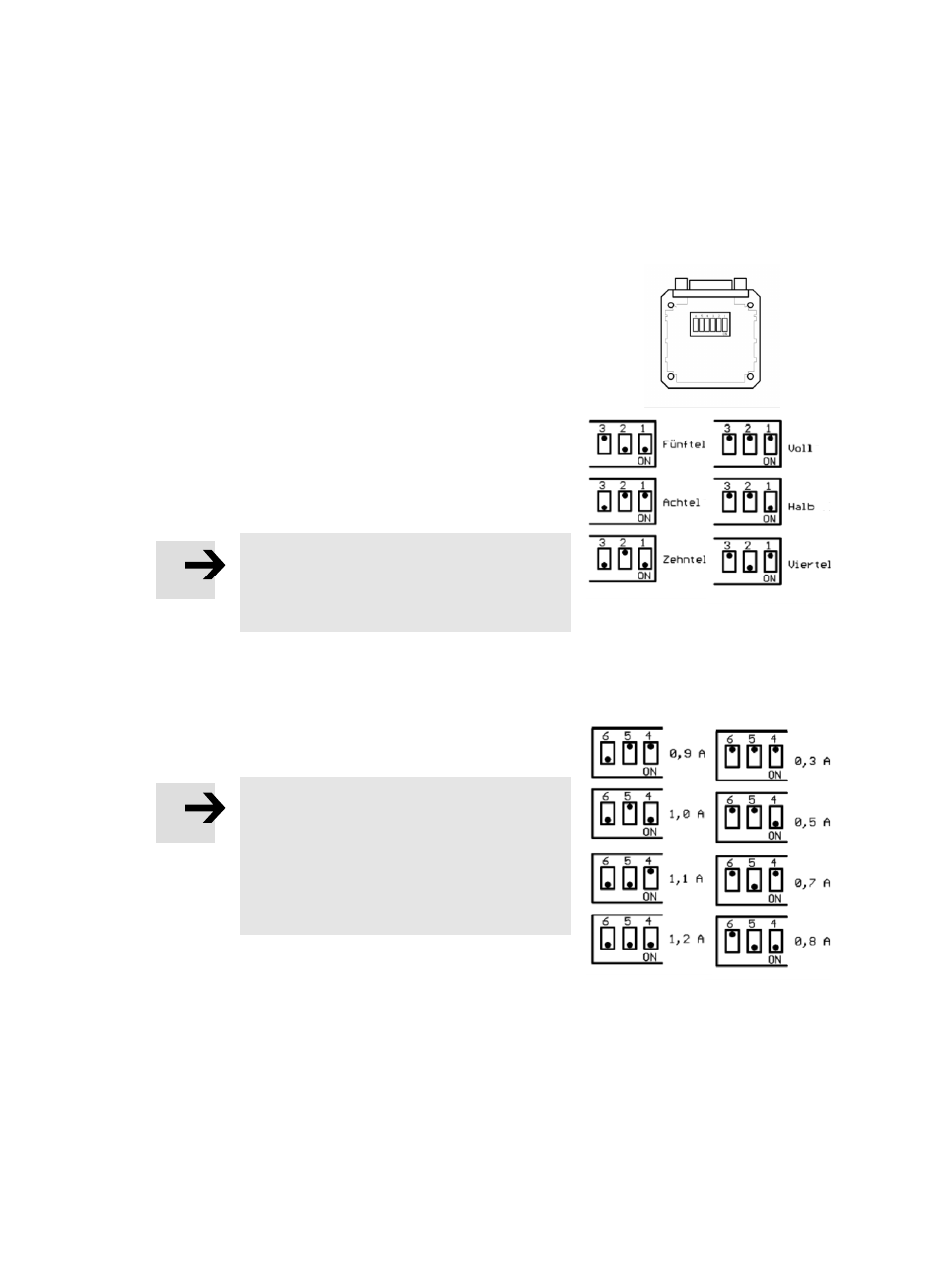

Bild 7
6 5 4 3 2 1
ON
Schrittweiten:
Bild 8
