DMSP-... / MAS-...
Festo DMSP-... / MAS-... 1012d Italiano 54
2 Funzionamento e utilizzo
Nel momento in cui si alimenta il muscolo flui-
dico DMSP-... / MAS-... dall’apposito attacco,
la membrana contrattile si dilata in ampiezza.
La dilatazione del tubo genera una forza di tra-
zione e la contrazione del tubo lungo l’asse
longitudinale. DMSP-... / MAS-... un attuatore
a semplice effetto. Il movimento prodotto nel
tubo viene trasmesso al carico mediante gli
elementi di raccordo indicati in “Accessori”,
che vanno fissati all’attacco filettato
1 (per
DMPS-... l’adattatore è già integrato). Nella
flangia di collegamento
2 del MAS-...-K... è
incorporato un regolatore di pressione. In pre-
senza di una pressione eccessiva all’interno
del muscolo interviene una valvola di sicu-
rezza, che riporta la pressione a livelli normali.
Il muscolo fluidico DMSP-... / MAS-... destinato
ai seguenti impieghi:
– sollevamento e deposizione di carichi
– trasmissione di forze (ad es. bloccaggio in
posizione di coppie di piastre)
– con funzioni analoghe alle molle pneumatiche.
Il DMSP-... / MAS-... un vero e proprio attuatore a funzionamento in trazione, non
dotato di guide interne. La forza di trazione del muscolo massima all’inizio della
contrazione e si riduce gradualmente in misura lineare con la corsa, fino ad annul-
larsi al termine del movimento di contrazione. La dilatazione in ampiezza del tubo
non sfruttabile per applicazioni di bloccaggio, dato che il movimento di contra-
zione provocherebbe il danneggiamento del muscolo a causa dell’attrito.

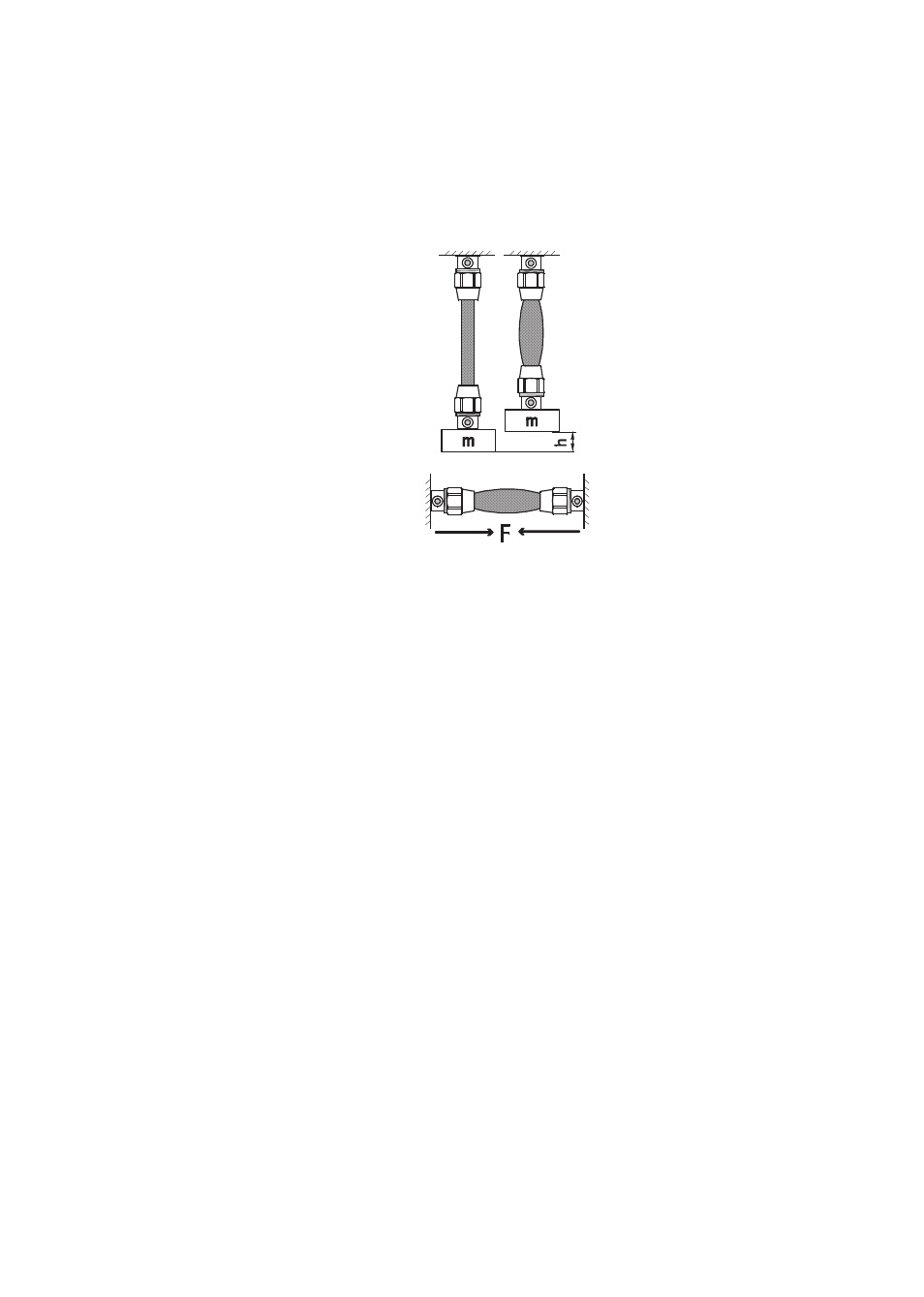

Fig. 2
