16

07/14 Rev. H 040086

4.

Ubique el sistema de

refrigeración sobre la abertura

en el cuadro portador. Retire el

gabinete de la parte de la unidad

de condensación del sistema y

taladre dos orificios de 9/16” (12

mm.) a través de la placa de base

de la unidad de condensación,

del material de la membrana

del techo y de la sección del

techo revestida. Los agujeros

deben estar en los costados

opuestos de la unidad. Inserte

una varilla roscada de nylon de

1/2” (1,25 cm) en cada agujero.

Aplica sellador de silicona

alrededor de cada roscada de

nylon y agujero, y coloque una

arandela y una tuerca en el fin

de la unidad condensadora de

la varilla roscada de nylon. Coloque una segunda arandela y tuerca

en el interior de la cámara y ajústelos firmemente. Reemplace

el contenedor y asegure la cubierta de exterior con los tornillos

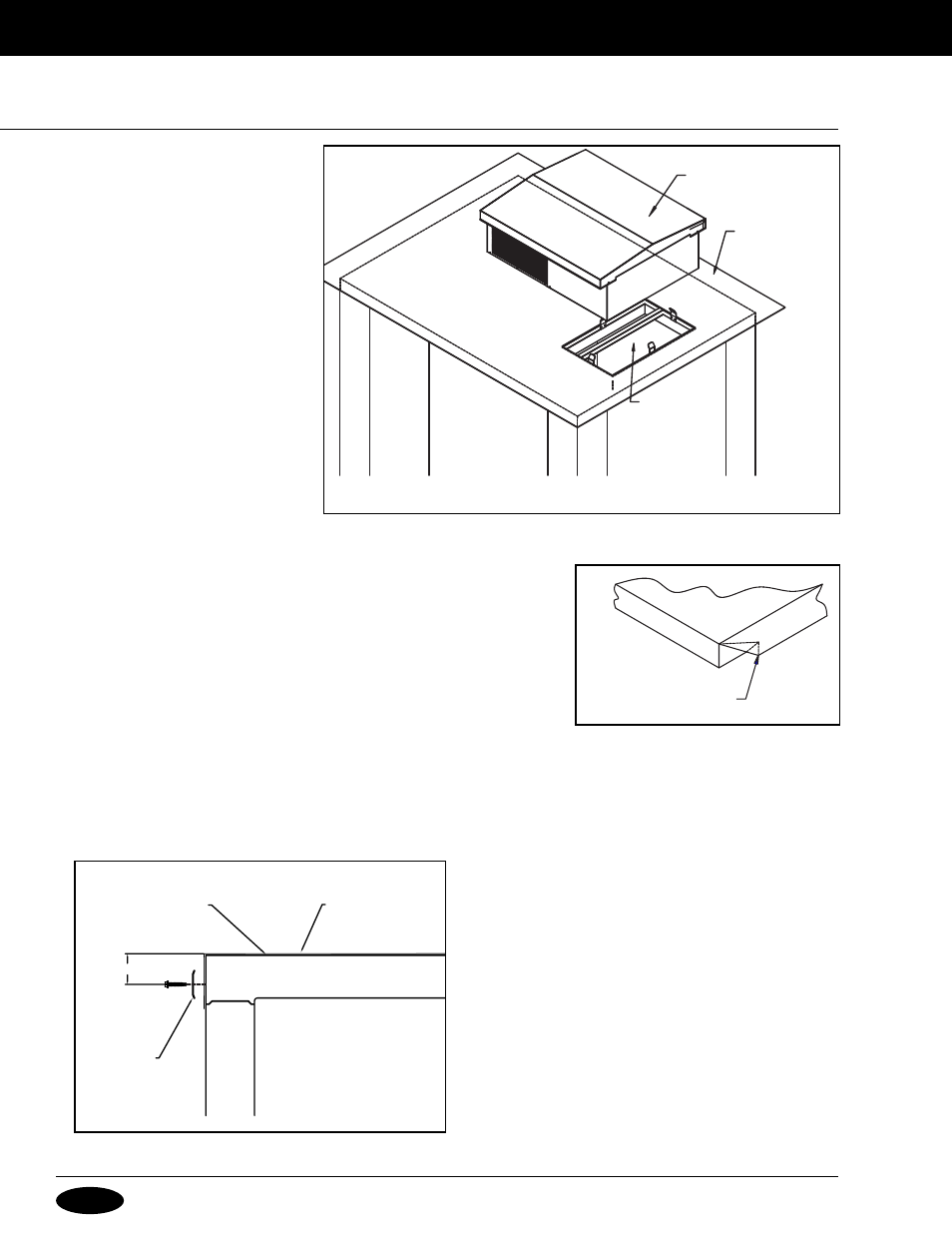

provistos. Vea la figura 3. Las varillas de nylon, arandelas y tuercas

están provistas.

5. Doble los cuatro ángulos del material de membrana de techo sobre

las esquinas de la cámara como se muestra en la figura 4.

6. Agregue la guarnición y la cubierta de la puerta usando los tornillos

provistos de cabeza hexagonal para lámina de metal. Todas las piezas

deben ser sujetadas hacia abajo en 3-1/8 pulgadas (7,94 cm) desde la parte superior del techo como lo

muestra la figura 5. Asegúrese que la guarnición y el material de membrana de techo cubran el ensamblado

entre los paneles del techo y la pared. Nota: La guarnición debe ser cortada para encajar bien.

7. Recorte todo excesso de material de

membrana de techo debajo la barra

terminación con un cuchillo para uso

general. No permite el cuchillo a cortar el

panel de metal, como esta daño la capa y

causa moho.

Nota: En instalaciones de interior, la condensación

debe ser canalizada hacia el drenaje más cercano.

Consulte los códigos locales de construcción. La parte

exterior de las líneas de drenaje deben envolverse con

un cable calentador adecuado, si soportan

temperaturas de congelamiento.

S

iStemaS

de

exteRioReS

Doble la Membrana

Figura 4

Capsule Pak™

con cubeirta

Membrana

de techo

Abertura

Cámara

Frigorifica

Figura 3

Membrana

de techo

Costado superior

del techo

7,94 cm

Guamición

Figura 5
