12 07/14 Rev. H 040086
inStRuCCioneS paRa SiStemaS RemotoS de líneaS pRe-CaRgadaS
Empleando uniones auto-selladoras, la sección de la unidad condensadora, la sección evaporadora y la cañería
de conexión, están pre cargadas por separado con refrigerante y comprobado en fábrica antes de su envío para
asegurarse que no hayan filtraciones. Siga los pasos de 1a 8 de más abajo, para instalar la cañería de conexión
tanto en la unidad condensadora como en la sección de evaporación.

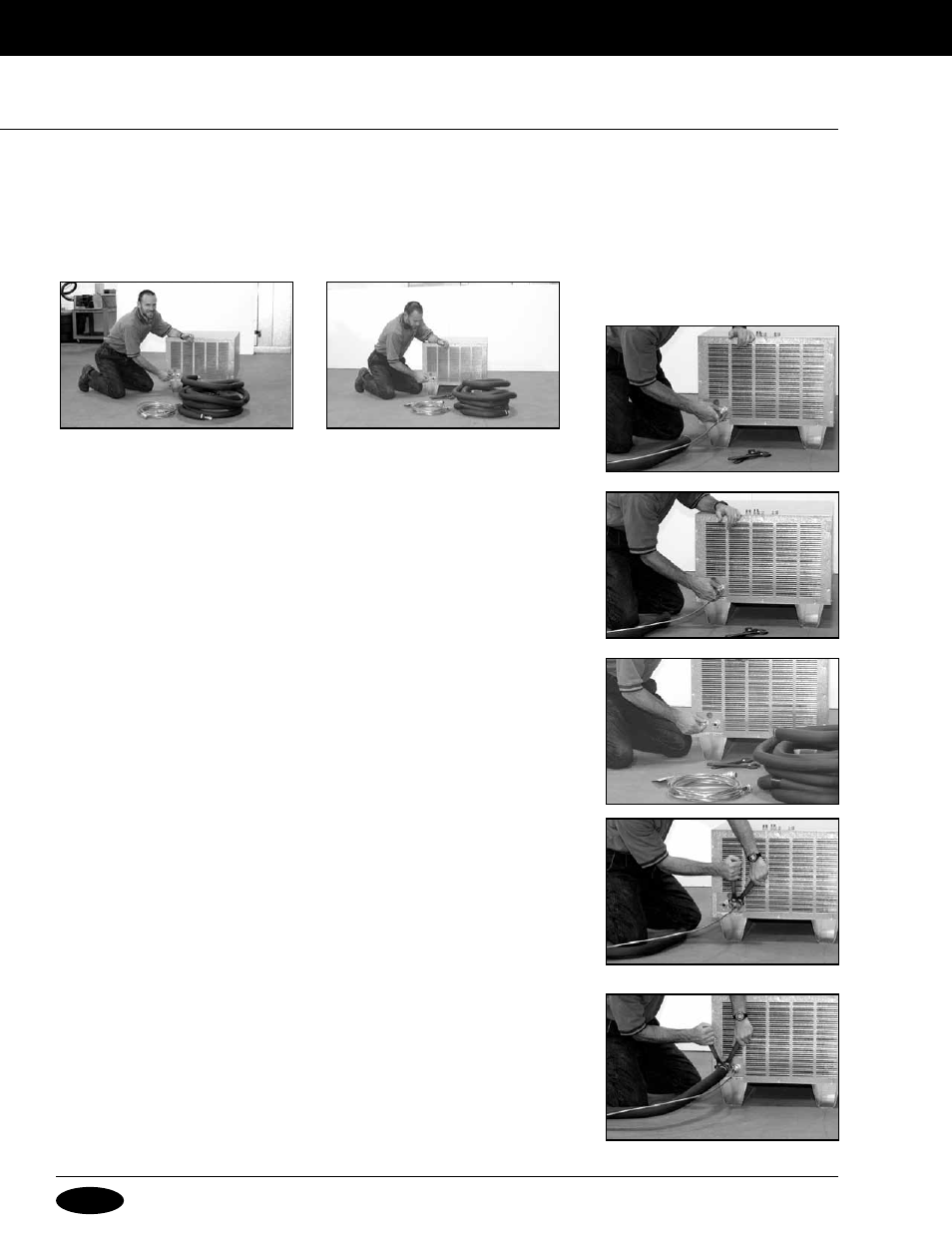

1. Desenrolle cuidadosamente la línea de succión. Esta es la línea cubierta
con espuma de goma aisladora en todo su largo.
2. Desenrolle cuidadosamente la línea para líquido. La línea para líquido es
la de menor diámetro, cañería de cobre al descubierto.
3. Antes de hacer cualquier conexión, determine el recorrido a seguir por
ambas líneas y cuidadosamente dóblelas a mano conforme a este plan. Trate
que todo codo de la cañería sea mas bien amplio para evitar arrugas en la
cañería. Es práctica general mantener paralelas y cerca las líneas de succión
y de líquidos en la instalación.
4. Quite las tapas contra polvo y los enchufes de las conexiones e
inspecciónelas para comprobar que los sellos sintéticos estén intactos.
5. Utilizando un paño limpio, limpie los sellos de las conexiones y de las
superficies roscadas para evitar la presencia de cualquier suciedad o material
extraño dentro del sistema.
6. LUBRIQUE con aceite para refrigeración los sellos sintéticos en la mitad
macho de los acoples y enrósquelos A MANO para asegurarse el correcto
apareamiento de las roscas. Nota: Asegúrese que la línea de succión aislada
está conectada a la mitad de acoplamiento marcada "Línea de succión" y que
la línea de caños descubiertos para líquidos se hallen conectados a la mitad
de acoplamiento marcada "Línea de líquidos".
Nota: Siempre use las dos llaves en el cuerpo de conexión de la tuerca
hexagonal para evitar torcer el caño mientras ajusta las conexiones como se
describe en el siguiente paso.
7. Usando el tamaño adecuado de llave de tuerca de unión, ajuste hasta llegar
al fondo de la conexión o hasta que sienta una resistencia definida. Ajuste con
una vuelta adicional de 1/6 a 1/4. Esta vuelta final es necesaria para asegurar
que el borde de filo de cuchilla del sello de metal muerda en el asiento de
metal de las mitades del acoplamiento, formando una juntura a prueba de
filtraciones.
Conexión al lado de la Unidad de condensación
S
iStema de RefRigeRaCión
R
emote
