07/14 Rev. H 040086

7

Modelos de congelador 100 y 150 o modelo de enfriador 075

1. Después de desembalar, luego de intentar conectar el sistema de refrigeración al acceso, debe construirse

un soporte sustancial temporal. El soporte debe colocarse a aproximadamente 28 pulgadas (71 cm.) de alto y

directamente por debajo de la apertura del acceso en la pared.

NOTA: Debido al peso de estos sistemas, se recomienda con énfasis utilizar un equipo de elevación adecuado

durante la instalación, como una grúa de horquilla.

2. Eleve el sistema de refrigeración hacia el soporte temporal. Determine si la manga de la sección de la bobina

está correctamente ubicada, de manera que pueda insertarse en la apertura sin doblarse o dañarse. Coloque

cuñas adecuadas en el sistema para poder lograr esto.

3. Deslice cuidadosamente todo el sistema de manera que la manga de la sección de la bobina ingrese a

la apertura sin perturbar el soporte temporal debajo del sistema de refrigeración. Continúe hasta que la junta

alrededor de la sección de la bobina haga contacto y selle alrededor de todo el perímetro de la sección de la

bobina. Coloque cuñas en el sistema y ajuste correctamente para que el sello de la junta quede uniforme en los

cuatro lados.

4. Inserte la llave en los orificios de acceso del cerrojo de la sección de la bobina utilizando la llave de cierre

de sección provista para el levantamiento del acceso. Gire todas las cerraduras hacia la derecha hasta que los

cerrojos enganchen con las intersecciones del acceso. Gire la cerradura hasta encontrar una detención total. ¡NO

EXTRAIGA EL SOPORTE TEMPORAL!

5. Retire el ensamble de la claraboya y taladre cuatro orificios de 9/16” (12 mm.) de diámetro a través de los dos

ángulos superiores de la sección de la unidad de condensación. Taladre completamente a través de la pared de

acceso e inserte las varillas de nylon enroscadas de 1/2" (12 mm.). Asegure con las arandelas planas y las tuercas

provistas. Consulte la Figura 2.

6. Con los tornillos niveladores enroscados completamente en el soporte del pie, inserte el soporte del pie en

los retenedores del pie en las esquinas externas de la sección de la unidad de condensación. Desenrosque

los tornillos de nivelado del pie hasta que hagan contacto con el suelo u otra superficie de soporte. Nota: Si la

superficie de soporte está extremadamente desnivelada, debe proporcionarse un material de cuña adecuado

debajo de uno o ambos soportes del pie.

7. Conecte las abrazaderas del soporte del pie diagonales

utilizando los sujetadores enroscados provistos. Realice los ajustes

finales en los tornillos de nivelado del pie de manera que actúen

como dispositivos de apoyo en el borde exterior del sistema de

refrigeración.

8. Inserte los botones del tapón en cada uno de los orificios de

acceso del cerrojo.

9. Retire el ensamble del soporte temporal que se proporcionó en

el Paso 1.

i

nStRuCCioneS

geneRaleS

de

inStalaCión

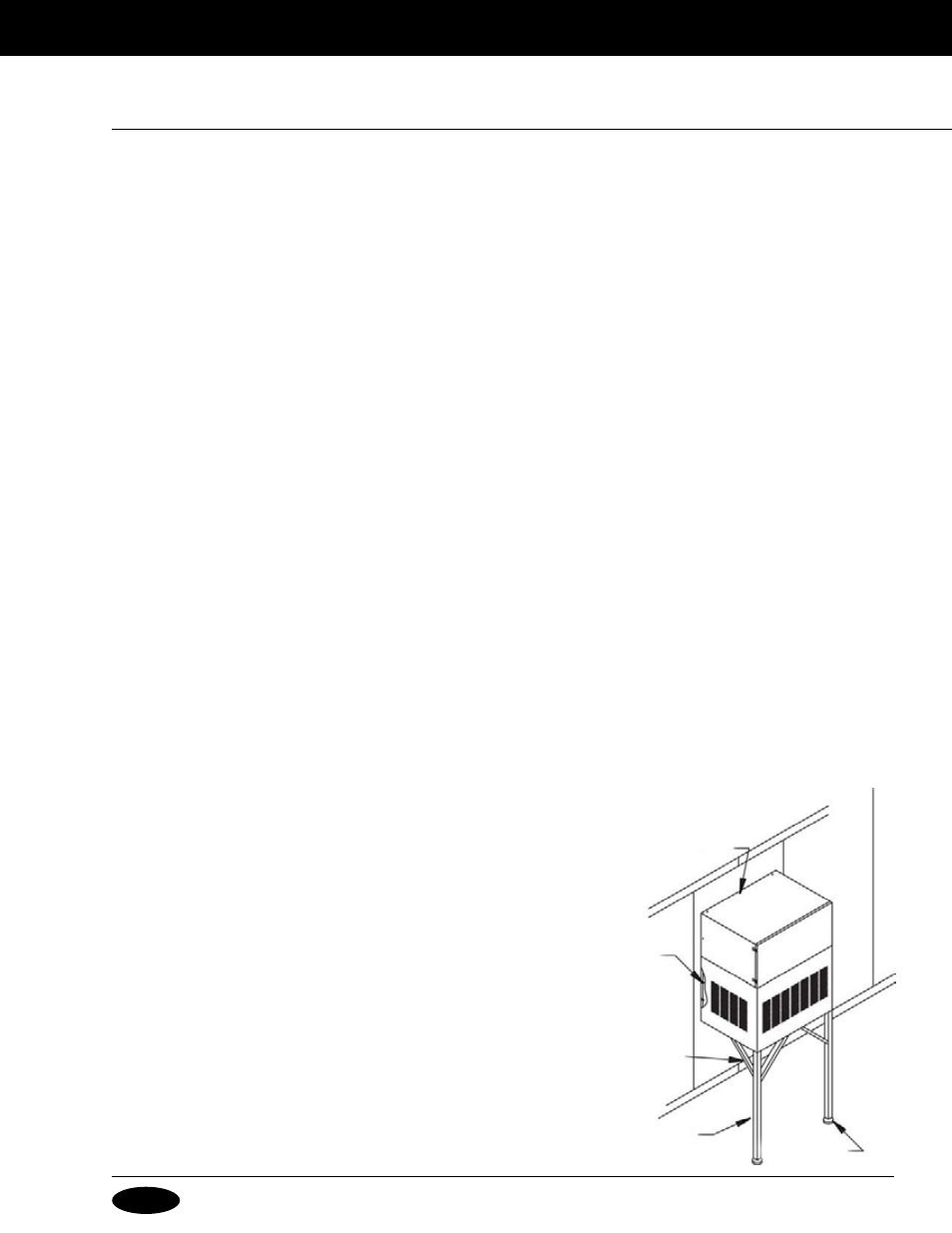

Figura 2.

Cierre con picaporte hoyo

de acceso (5X)

Pierna más plana

(2X)

Apoyo de pierna (2X)

el Apoyo diagonal de

la pierna refuerza

1/2 Enhebró

barra de nilón

(4X)
