07/14 Rev. H 040086 15
SiStemaS de exteRioReS que utilizan mateRial de membRana de teCho
1. Una vez que el acceso está completamente
armado, coloque la barbada hacia abajo
en la parte superior de las secciones del
techo (la barbada se ajusta a la base del
cajón durante el envío y debe retirarse
e instalarse antes de la instalación de la
membrana para el techo). Para asegurarse
una alineación correcta, marque con un
lápiz marcador la parte externa del cuadro
portador sobre las secciones de techo.
2. Quite el papel de la junta y ubique el cuadro
portador, el lado de la junta hacia abajo,
sobre la línea del marcador. Presione
firmemente. Nota: Los movimientos del
cuadro portador se hacen muy difíciles
después que la junta se adhiere a la
sección de techo. Vea la figura 1.
3. Coloque el material de membrana
de techo sobre las secciones de
techos y cuadro portador, dejando
una saliente de aproximadamente
seis pulgadas (15 cm) en los cuatro
lados de la cámara. Usando un
cuchillo para uso general, haga un
agujero en la membrana de techo
de aproximadamente 1-1/2” (3,8 cm)
desde el borde del cuadro portador
de la abertura. (El agujero resultante
en la membrana será menor que
la abertura del techo). Doble las
solapas de 1-1/2” (3,8 cm) de la
membrana en la abertura, formando
una muesca en la membrana
alrededor de los localizadores y
divisor. Use tornillos metálicos,
masilla o pegamento, etc. para fijar
el material de membrana de techo
al interior del cuadro portador del
marco. Vea la figura 2.

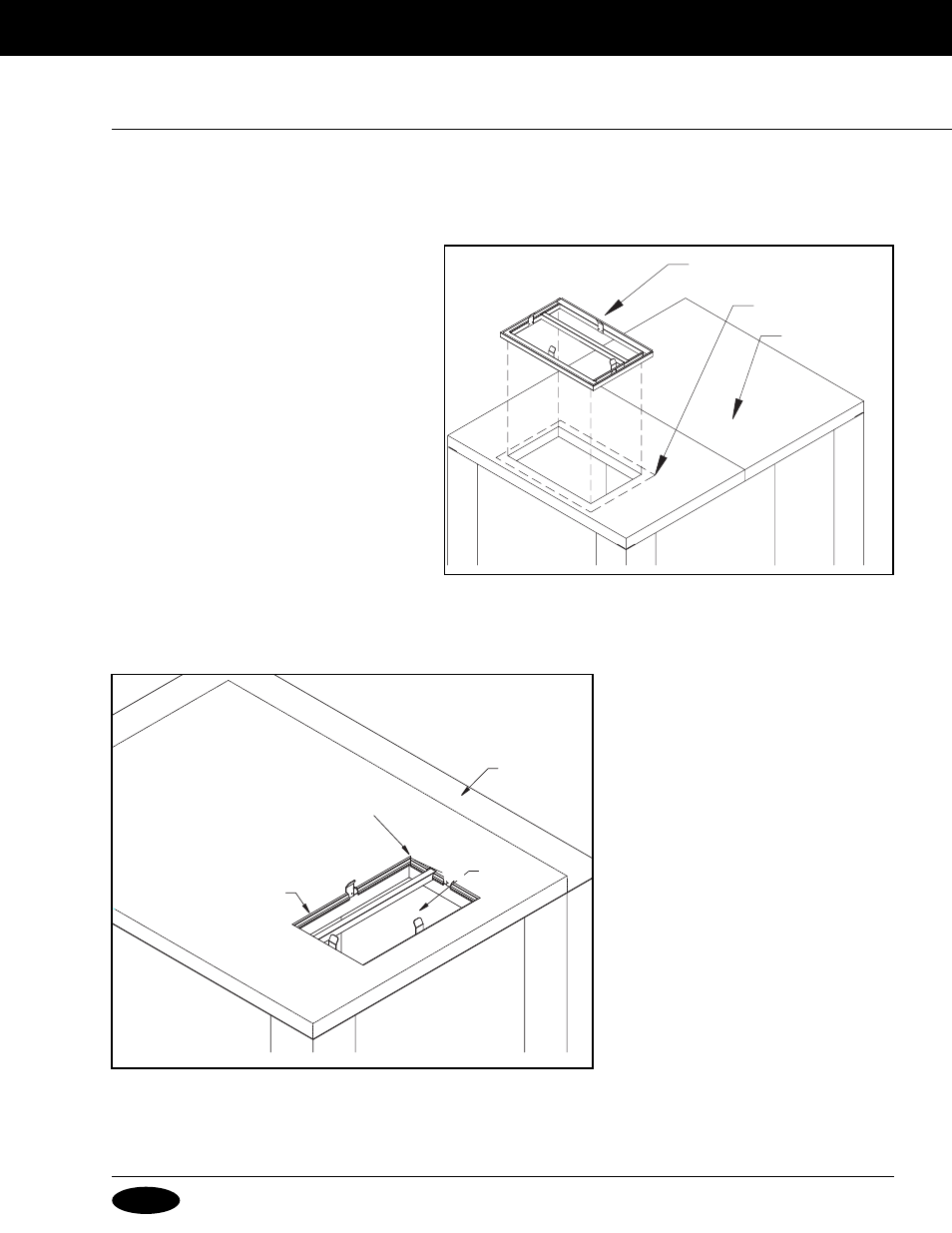

S
iStemaS de exteRioReS
Cuadro portador
Marcas de alineación
Secciones de techo
Cámara
Frigorifica
Figura 1
Membrana
de techo
Abertura
Fija material
Línea de corte
Cámara
Frigorifica
Figura 2
