8

07/14 Rev. H 040086

inStRuCCioneS geneRaleS de inStalaCión

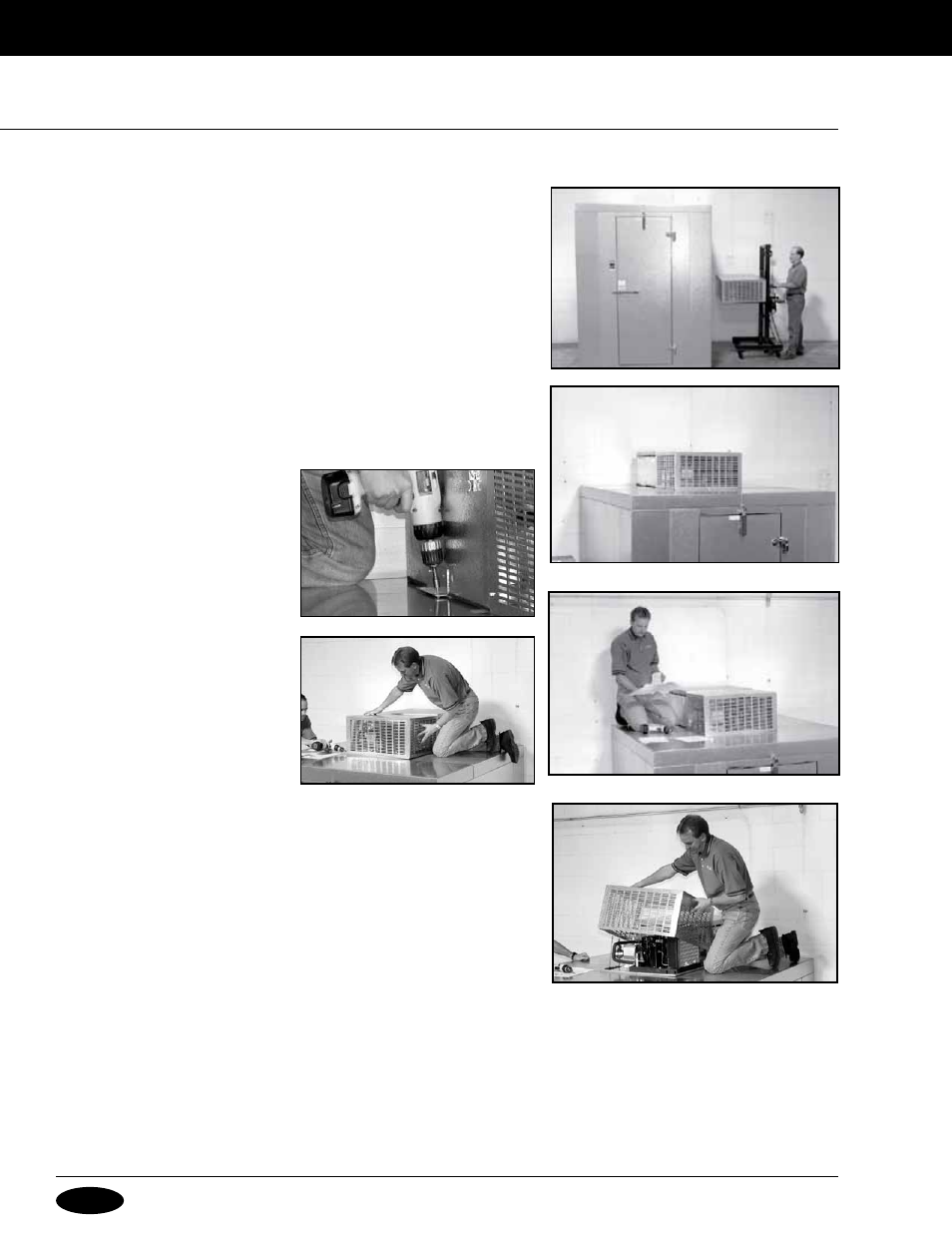

Esta sección contiene las instrucciones generales para montar sobre

el techo el Sistema de refrigeración. Antes de proceder, vea también

la siguiente sección sobre montaje "Sistemas remotos con vaporizador

eléctrico", si fuera necesario aplicarlos.

Nota: El término "temporal" interior se debe agregar la compatibilidad

durante la instalación de refrigeración.
Nota: Debido al peso de estos sistemas, se recomienda con énfasis

utilizar un equipo de elevación adecuado durante la instalación,

como una grúa de horquilla o tijeras elevadoras. Además, asegúrese

de permitir suficiente caudal de aire alrededor del condensador.

Los números de modelo que terminan en “A” requieren un espacio

mínimo de 60 cm (2 pies) para un funcionamiento correcto de la

unidad. Los números de modelo

que terminan con la letra “B”

requieren un mínimo de 12 cm

(5 pulg.) detrás de la unidad y

en la apertura delantera para un

funcionamiento correcto. Si se

ubican múltiples unidades en la

misma zona, asegúrese de que el

aire caliente de uno no se escape

en la dirección del otro. Además

de permitir un caudal de aire

correcto, debe tenerse en cuenta

la ubicación final del montaje

del sistema de refrigeración en

relación a la ubicación del cliente

para evitar cualquier riesgo

posible de ruido que impacte en

la experiencia del cliente.
Coloque en posición la sección de

aislamiento del evaporador de la sobre el agujero en la parte de techo

de la cámara frigorífica.
Alinee las lengüetas de los costados de la sección aislante del

evaporador con los agujeros ya perforados de la sección del techo.

Antes de proceder al siguiente paso, debe quitar la cubierta del

evaporador. Mire adentro de la sección del evaporador y asegúrese

que el separador de aire en la sección del techo se alinee con el

separador de la junta negra en la sección del evaporador. Puede ser

necesario algún ajuste, con tan solo doblar hacia atrás o hacia delante

el separador de la sección del techo. Esto evitará cualquier ciclado

corto del aire dedescarga y retorno.
Asegure la sección aislada del evaporador al techo usando los tornillos provistos que los hallará

adosados al costado del sistema de refrigeración. ¡PReCAUCIÓN! esto debe hacerse para evitar que el

sistema de refrigeración completo se mueva durante la operación.
Nota
: En sistemas de refrigeración más pequeños, puede elegir instalar el sistema en la sección del techo

mientras esta sección está aún en el piso.

¡PReCAUCIÓN! Asegúrese de fijar correctamente el sistema al panel

de techo. La sección de techo y el sistema de refrigeración pueden ser montados juntos en la secuencia normal

de ensamblaje tal como se muestra en las instrucciones de instalación para la cámara frigorífica Kold Locker™
