- 5

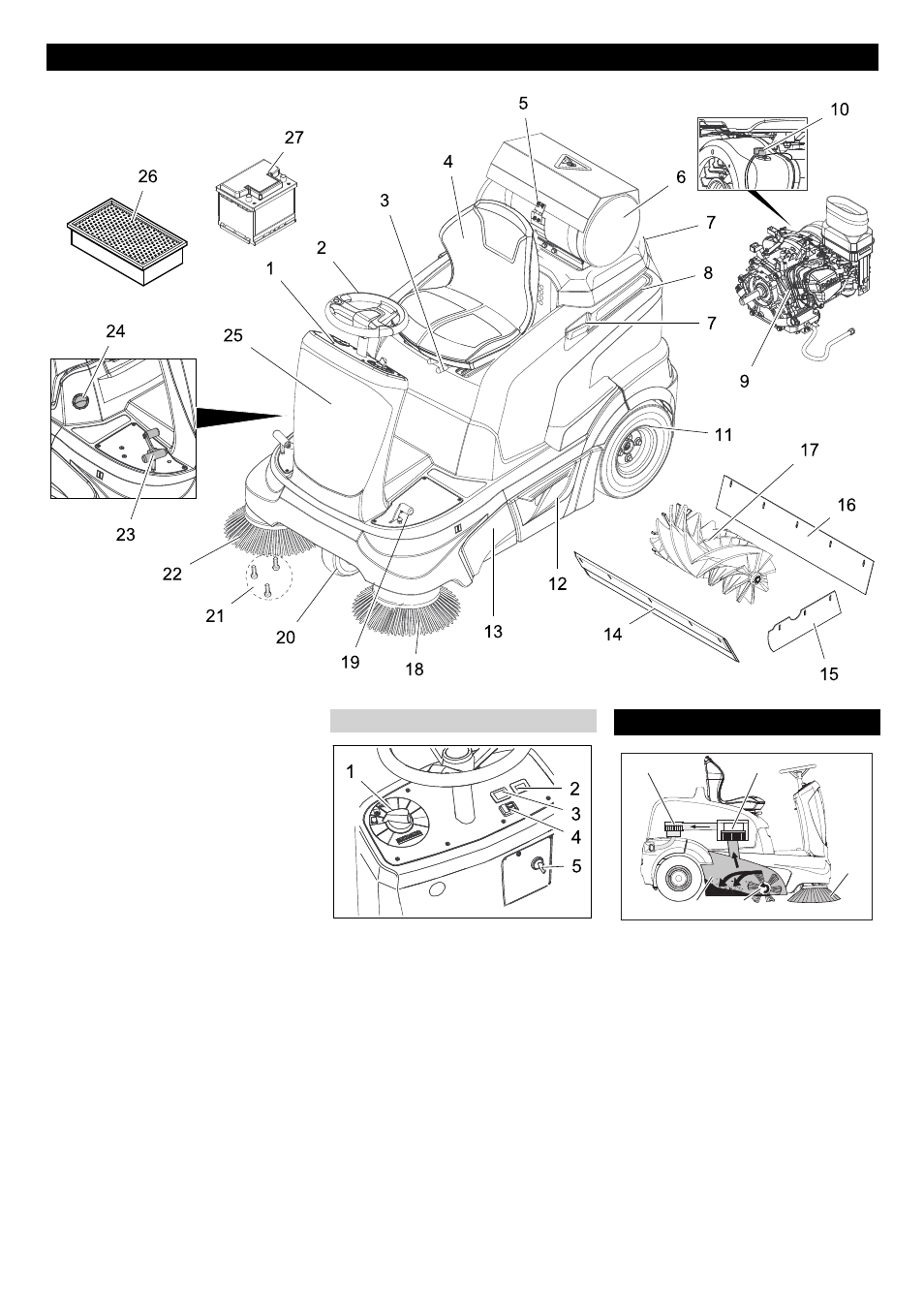

1 Quadro di controllo
2 Volante
3 Leva di regolazione del sedile
4 Sedile (con interruttore contatto sedile)
5 Supporto per bombola del gas
6 Bombola del gas
7 Barra di supporto per Homebase
8 Cofano
9 Motore a gas
10 Interruttore STOP
11 Ruota posteriore
12 Vano raccolta (su entrambi i lati)
13 Accesso al rullospazzola
14 Listello di tenuta anteriore
15 Listello di tenuta laterale
16 Listello di tenuta posteriore
17 Rullospazzola
18 Scopa laterale sinistra (opzione)
19 Pedale per sollevamento/abbassamen-
to serranda per lo sporco grossolano
20 Ruota anteriore
21 Fissaggio della spazzola laterale
22 Scopa laterale destra
23 Acceleratore
24 Cerniera bagnato/asciutto
25 Fusibili (rivestimento frontale posteriore)
26 Filtro antipolvere (filtro plissettato piatto)
27 Batteria priva di manutenzione
1 Selettore programmi
2 Contatore ore di funzionamento
3 Non occupato
4 Clacson
5 Chiave di accensione La spazzatrice funziona secondo il seguen-
te principio.
– Le scope laterali (3) puliscono gli angoli
ed i bordi della superficie da pulire e
convogliano lo sporco nella carreggiata
del rullospazzola.
– Il rullospazzola rotante (4) convoglia lo
sporco direttamente nel vano raccolta
(5).
– La polvere che si alza nel vano raccolta
viene separata per mezzo del filtro pol-
vere (2) e l'aria filtrata viene aspirata
dall'aspiratore-raccoglitore (1).
– La pulizia del filtro antipolvere (2) avvie-
ne automaticamente.
Elementi di comando e di funzione
Quadro di controllo Funzione
1 2
3
5 4
53 IT
