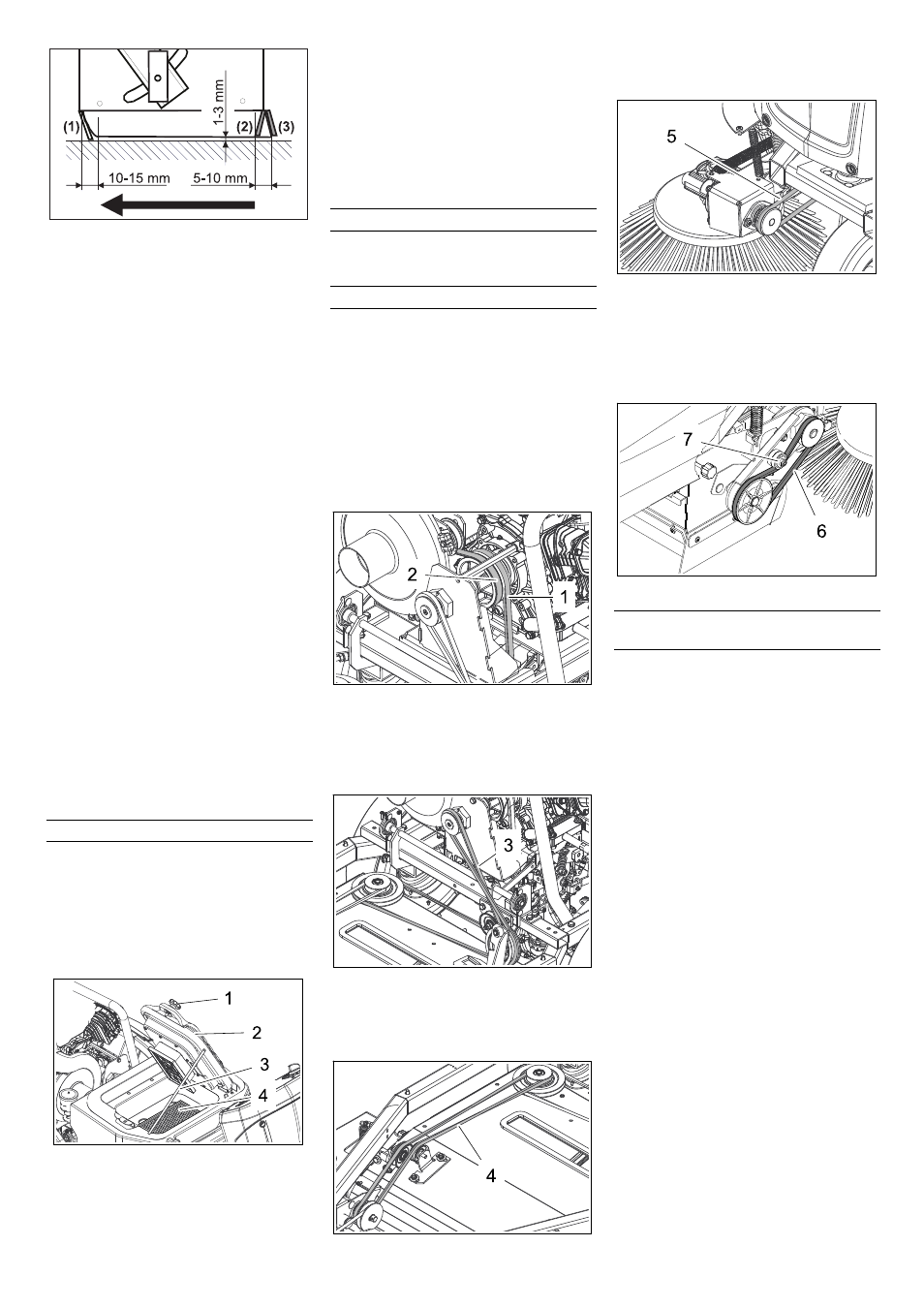

- 12
 Nustatykite tarpinę juostą.
 Tarpinės juostos apatinę padėtį nusta-
tykite taip, kad ji būtų maždaug 10-15
mm išsikišusi atgal.
 Užveržkite veržles.
 Gumos juosta
 Nusidėvėjus tarpinei juostai, ją pakeiskite.
 Nusukite gumos juostos tvirtinamąsias
veržles (2).
 Prisukite naują gumos juostą.
 Galinė tarpinė juosta
 Tarpinės juostos apatinę padėtį nusta-
tykite taip, kad ji būtų maždaug 5-10
mm išsikišusi atgal.
 Nusidėvėjus tarpinei juostai, ją pakeiskite.
 Atsukite galinės tarpinės juostos (3)
tvirtinamąsias veržles.
 Prisukite naują tarpinę juostą.
 Šoninės tarpinės juostos
 Šiek tiek atleiskite galinės tarpinės juos-
tos tvirtinamąsias veržles, o norėdami
pakeisti - atsukite.
 Prisukite naują tarpinę juostą, tačiau
tvirtai neužveržkite veržlių.
 Norėdami nustatyti apatinę dalį, pa-
stumkite pagrindą maždaug 1 - 3 mm
storiu.
 Nustatykite tarpinę juostą.
 Užveržkite veržles.
 Prisukite šoninę uždangą.
 Abejose pusėje įstumkite ir užfiksuokite
nešvarumų kamerą.
ṇ
Įspėjimas
Dirbdami su filtravimo įranga, naudokite
respiratorių. Laikykitės saugos reikalavimų
dėl smulkiųjų dalelių.
Pastaba: Prieš išimdami dulkių filtrą, pa-
laukite bent 1 minutę, kol nusės dulkės.

Atverkite prietaiso gaubtą.
1 Varžtai (2 vnt.)
2 Dangtis su valymo įrenginiu
3 Atrama
4 Dulkių filtras (plokščiasis klostuotas filtras)
5 Siurbimo orpūtė
 Atsukite varžtus.
 Dangtį atvožkite į viršų ir apsaugokite
atrama.
 Išimkite dulkių filtrą.
 Patikrinkite ir išvalykite arba pakeiskite
dulkių filtrą
 Įdėkite išvalytą arba naują filtrą.
 Uždarykite dangtį.
 Tvirtai užveržkite varžtus.
 Periodiškai patikrinkite, ar yra sanda-
rios ir tinkamai uždėtos siurbimo orpū-
tės žarnos.
 Pasukite uždegimo raktą į padėtį „0“ ir
ištraukite.
ƽ
Pavojus
Išjungus variklis visiškai sustoja praėjus
maždaug 3–4 sekundėms. Tuo metu būkite
toliau nuo pavaros mechanizmo.

Atverkite prietaiso gaubtą.
 Patikrinkite, ar įtemptas, nenusidėvėjęs
ir nepažeistas ašies pavaros trapecinės
pavaros diržas (1) ir siurbimo orpūtės
trapecinės pavaros diržas (2).
Ašies pavaros trapecinės pavaros diržas (1) ir si-
urbimo orpūtės trapecinės pavaros diržas (2)
 Patikrinkite, ar tinkamai įtemptas, nenu-
sidėvėjęs ir nepažeistas pavaros diržas
(3).
Pavaros diržas (3)
 Patikrinkite, ar tinkamai įtemptas, nenu-
sidėvėjęs ir nepažeistas pavaros diržas
(4).
Pavaros diržas (4)
 Patikrinkite, ar tinkamai įtemptas, nenu-
sidėvėjęs ir nepažeistas šoninės šluo-
tos apvalusis diržas (5).
Šoninės šluotos apvalusis diržas (5)
 Patikrinkite, ar tinkamai įtemptas, nenu-
sidėvėjęs ir nepažeistas besisukančio
šepečio trapecinės pavaros diržas (6).
 Jei reikia, varžtų papildomai įtempkite
diržą.
Besisukančio šepečio trapecinės pavaros diržas
(6) ir reguliuojamasis varžtas (7)
Važiavimo valdymo sistema / elektroninės
įranga įrengta už priekinės uždangos. Pri-
reikus pakeisti saugiklį, nuimkite priekinę
uždangą.

Atsukite priekinės uždangos varžtus.
 Nuimkite priekinę apsaugą.
 Pakeiskite pažeistus saugiklius.
Pastaba: kaip išdėstyti saugikliai, pa-
rodyta vidinėje pusėje. Naudokite tik
vienodos vertės saugiklius.
 Vėl pritvirtinkite priekinę uždangą.
Dulkių filtro tikrinimas / keitimas
Siurbimo orpūtės tikrinimas
Pavaros mechanizmo diržų patikra
Važiavimo valdymo sistemos / elektroni-
nės įrangos saugiklių keitimas
408 LT
