 Kummiliist
 Kulumise korral vahetage välja.
 Kruvige maha kummiliisut (2) kinnitus-
kruvid.
 Kruvige kohale uus kummiliist.
 Tagumine tihendliist
 Reguleerige tihendliistu kaugus maa-
pinnast selliseks, et see oleks 5-10 mm
tahapoole kaldu.
 Kulumise korral vahetage välja.
 Kruvige tagumise tihendusliistu (3) kin-
nitusmutrid ära.
 Kruvige kohale uus tihendliist.
 Külgmised tihendliistud
 Keerake külgmise tihendliistu kinnitus-
mutrid pisut lahti, kruvige vahetamiseks
maha.
 Kruvige uus tihendliist kohale, mutreid
veel mitte pingutada.
 Lükake alla 1 -3 mm paksune alus, et
reguleerida kaugust maapinnast.
 Rihtige tihendliist välja.
 Pingutage mutreid.
 Kruvige külge küljepaneelid.
 Lükake prahimahutid mõlemal pool sis-
se ja laske asendisse fikseeruda.
ṇ Hoiatus
Filtrimooduliga töötades kandke tolmukait-
semaski. Järgige peene tolmu käsitsemi-
ses ohutuseeskirju.
Märkus: Enne tolmufiltri mahamonteeri-
mist oodake vähemalt 1 minut, et tolm
jõuaks maha langeda.


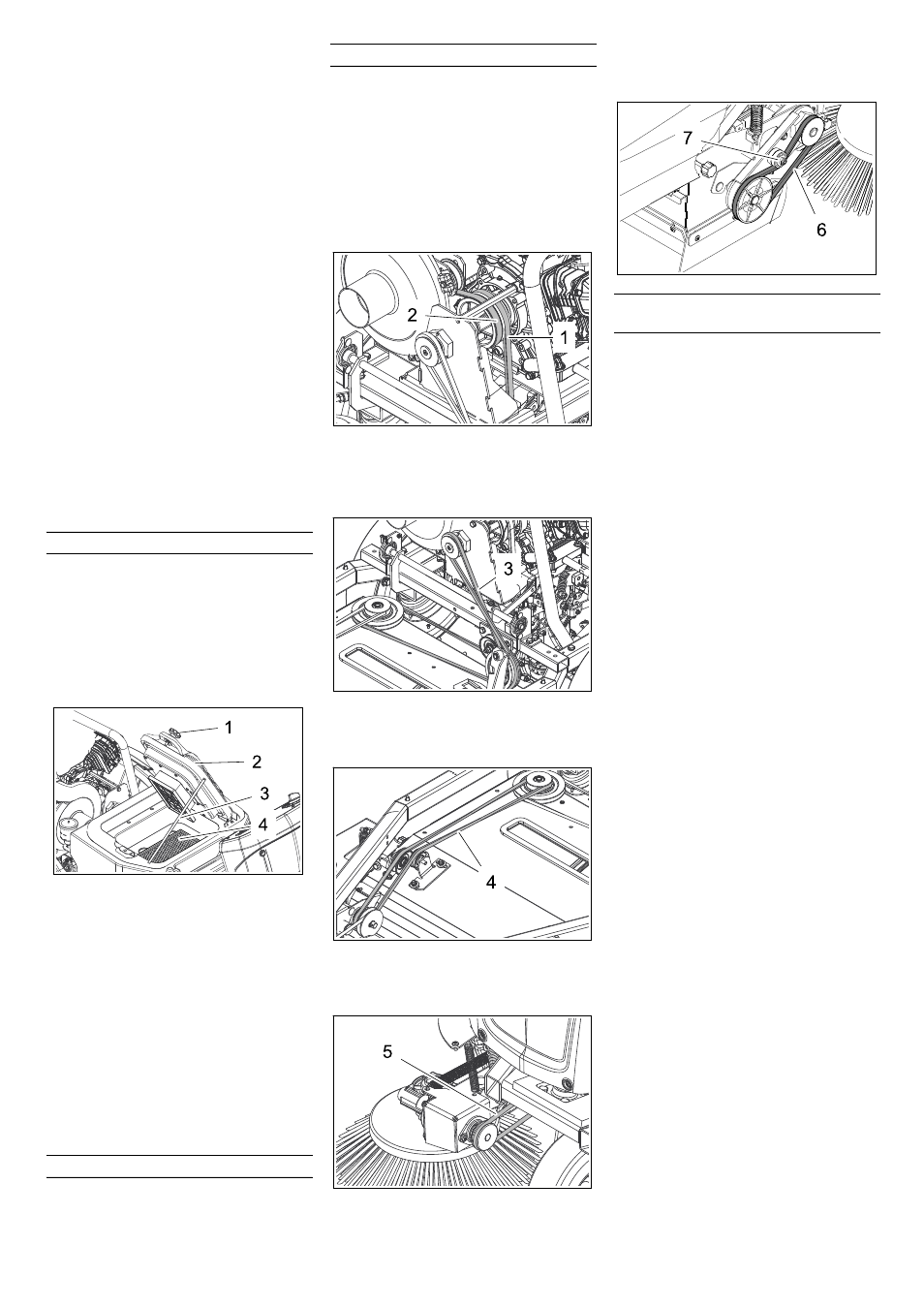

Avage seadme kate.
1 Kruvi (2 tk)
2 Kaas puhastusseadisega
3 Tugi
4 Tolmufilter (lamevoltfilter)
5 Imiventilaator
 Keerake kruvid lahti.
 Lükake kaas üles ja fikseerige toega.
 Võtke tolmufilter välja.
 Tolmufiltri kontrollimine, puhastamine
või vahetamine
 Pange kohale puhastatud või uus tol-
mufilter.
 Sulgege kaas.
 Keerake kruvid kinni.
 Kontrollige aegajalt imiventilaatori voo-
likute tihedust ja õiget asendit.
 Keerake süütevõti asendisse "0" ja tõm-
make võti ära.
ƽ
Oht
Mootor töötab pärast väljalülitamist inertsist
veel ca. 3 - 4 sekundit. Sel ajal tuleb ajami
piirkonnast tingimata eemale hoida.

Avage seadme kate.
 Kontrollige peaülekande kiilrihma (1) ja
imiventilaatori kiilrihma (2) pingsust, ku-
lumist ja vigastusi.
Peaülekande kiilrihm (1) ja imiventilaatori kiilrihm
(2)
 Kontrollige ajamirihma (3) pingsust, ku-
lumist ja vigastusi.
Ajamirihm (3)
 Kontrollige ajamirihma (4) pingsust, ku-
lumist ja vigastusi.
Ajamirihm (4)
 Kontrollige külgmise harja ümarrihma
pingsust, kulumist ja vigastusi.
Külgmise harja ümarrihm (5)
 Kontrollige pühkimisvaltsi ajami kiilrih-
ma (6) pingsust, kulumist ja vigastusi.
 Vajadusel pingutage kiilrihma kruvist.
Pühkimisrulli ajami kiilrihm (6) ja seadekruvi (7)
Sõidu juhtseadis/elektroonika on paigalda-
tud esipaneeli taha. Kui mõni kaitse on vaja
välja vahetada, tuleb esipaneel ära võtta.

Vabastage esipaneeli kruvid.
 Võtke eesmine kate maha.
 Vahetage rikkis kaitsmed välja.
Märkus: Kaitsmete paigutust vt sise-
küljelt. Kasutage ainult sama võimsuse-
ga kaitsmeid.
 Pange esipaneel uuesti tagasi.
Tolmufiltri kontrollimine/vahetamine
Puhuri kontrollimine
Ajamirihmade kontrollimine
Vahetage välja sõidu juhtseadise/elekt-
roonika kaitsmed
