- 7

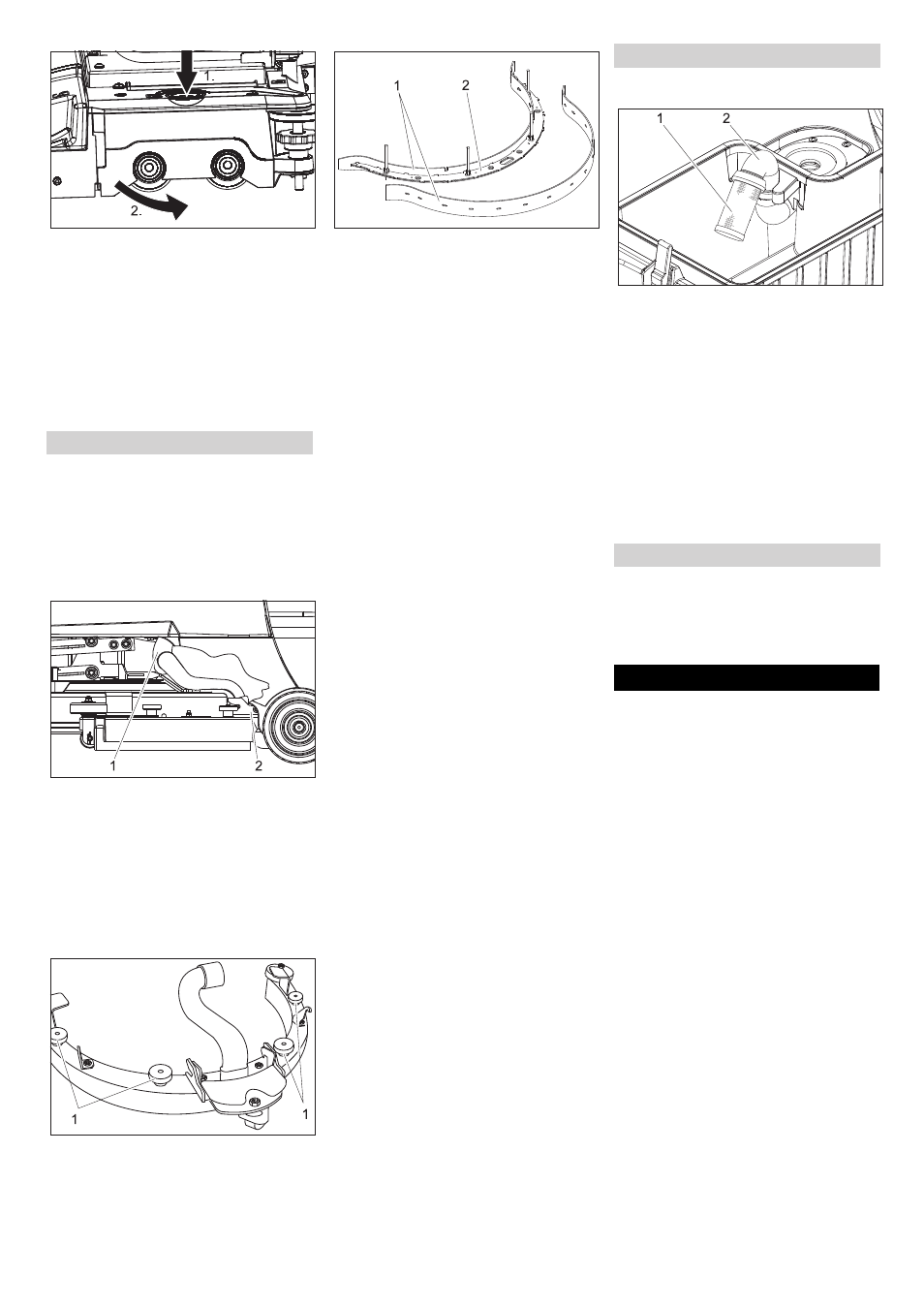

 Taste Bürstenwechsel drücken und Ab-
deckung am Bürstenkopf zur Seite
schwenken.
 Bürstenwalzen herausziehen.
 Neue Bürstenwalzen einsetzen und
einrasten.
 Abdeckung schließen, Bürsten ausrich-
ten und in die Abdeckung einrasten.
 Spritzschutz zurückschwenken.
 Entriegelungshebel nach unten
schwenken.
 Programmwahlschalter auf Fahren stel-
len.
 Schlüsselschalter auf „0“ drehen und
Schlüssel abziehen.
 Saugschlauch vom Saugbalken abzie-
hen.
1 Saugschlauch
2 Kupplung Saugbalken
 Saugschlauch vom Saugbalken abzie-
hen.
 Kupplung Saugbalken lösen.
 Saugbalken abnehmen.
 Saugbalken ausbauen.
1 Rändelmutter
 Rändelmuttern abschrauben.
 Saugbalkeneinsatz nach unten aus
dem Saugbalken herausnehmen.
1 Sauglippe
2 Saugbalkeneinsatz
 Sauglippen vom Saugbalkeneinsatz
abnehmen.
Hinweis
Die Sauglippe kann 3 mal gewendet wer-
den, bis alle Kanten abgenutzt sind. Dann
wird eine neue Sauglippe benötigt.

Sauglippe wenden oder ersetzen und
wieder in die Haken des Saugbalken-
einsatzes einhängen.
 Saugbalkeneinsatz in den Saugbalken
einsetzen.
 Rändelmuttern aufschrauben und fest-
drehen.
 Reinigungskopf anheben.
 Schlüsselschalter auf „0“ drehen und
Schlüssel abziehen.
 Entriegelungshebel der Scheibenbürs-
te gegen den Uhrzeigersinn drehen -
die Bürste fällt nach unten und kann un-
ter dem Gerät hervorgezogen werden.
 Neue Bürste unter den Reinigungskopf
halten.
 Entriegelungshebel der Scheibenbürs-
te im Uhrzeigersinn drehen und Bürste
nach oben drücken.
 Entriegelungshebel loslassen und
Bürste auf festen Sitz prüfen.
 Spritzschutz wieder anbringen.
 Vorgang auf der gegenüberliegenden
Seite wiederholen.
1 Sieb mit Schwimmerkugel
2 Rohr
 Sieb äußerlich reinigen und abspülen.
 Beweglichkeit der Schwimmerkugel
prüfen.
Bei starker Verschmutzung:

Rohr festhalten und Sieb vom Rohr ab-
ziehen.
 Sieb und Kugel reinigen.
 Rohr festhalten und Sieb wieder aufste-
cken.
Bei Frostgefahr:

Frisch- und Schmutzwassertank ent-
leeren.
 Gerät in einem frostgeschützten Raum
abstellen.
ƽ Gefahr
Verletzungsgefahr! Vor allen Arbeiten am
Gerät Schlüsselschalter auf „0“ stellen und
Schlüssel abziehen. Batteriestecker zie-
hen.
Hinweis
Saugturbine läuft nach dem Abschalten
nach. Wartungsarbeiten erst nach Auslau-
fen der Saugturbine ausführen.
Bei Störungen, die mit Hilfe dieser Tabelle
nicht behoben werden können, Kunden-
dienst rufen.
Wartungsarbeiten BD 50/40 RS
Saugbalken ausbauen
Sauglippen austauschen oder wenden
Scheibenbürste austauschen
Wartungsarbeiten alle Varianten
Schwimmer reinigen
Frostschutz
Störungen
