- 3

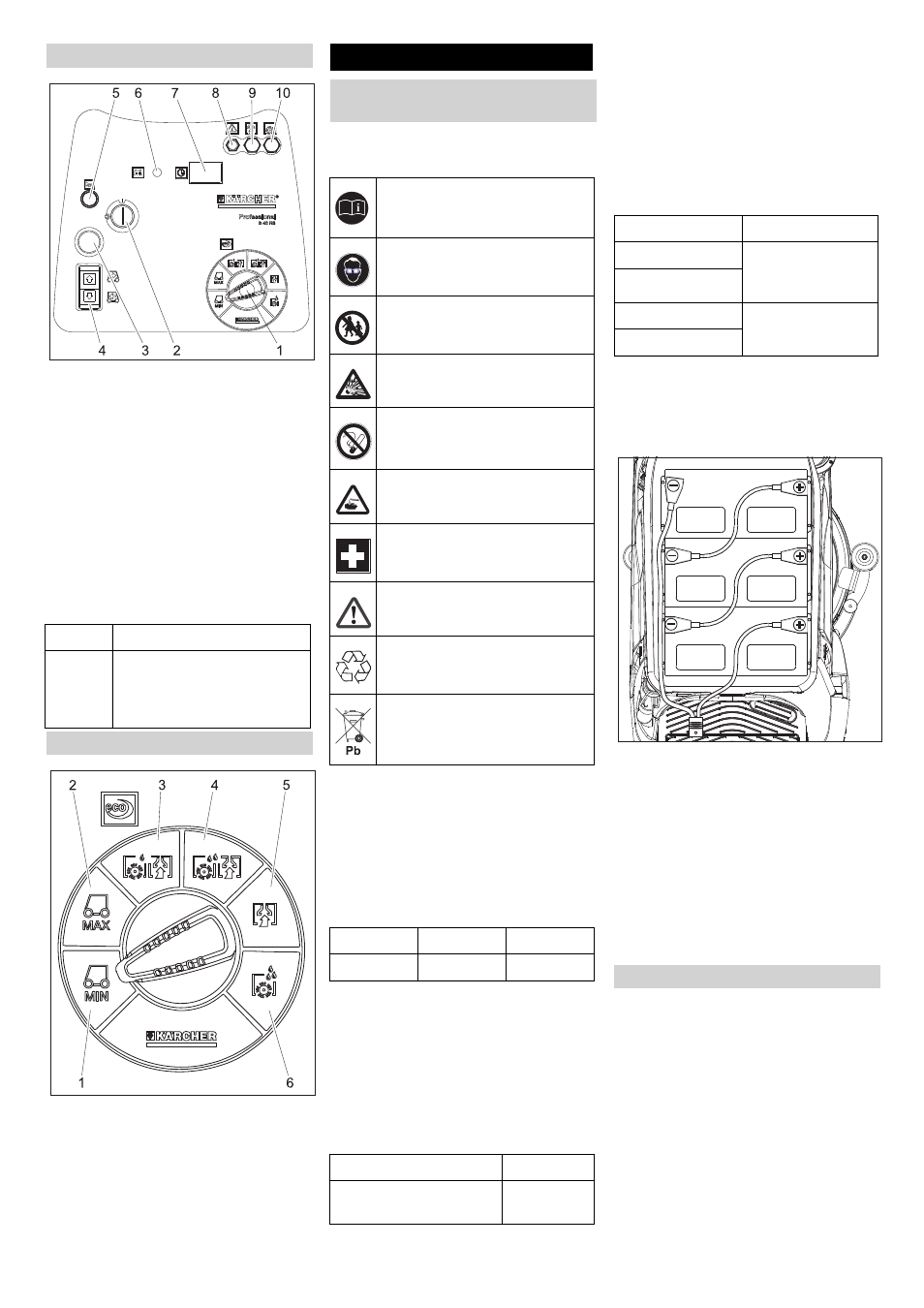

1 Sklopka za odabir programa
2 Prekidač s ključem
3 Prekidač za isključenje u nuždi (deblo-
kira se okretanjem)
4 Sklopka za smjer vožnje, svijetli oda-
brani smjer vožnje
5 Sirena
6 Pokazivač napunjenosti akumulatora
7 Brojač sati rada
8 Osigurač upravljačke jedinice
9 Osigurač usisne turbine
10 Osigurač pogona četki
1 Vožnja, područje brzine ograničeno
2 Vožnja, područje brzine maksimalno
3 Umanjen intenzitet čišćenja (eco)
4 Visok intenzitet čišćenja
5 Usisivanje
6 Nanošenje otopine sredstva za pranje
Pri radu s akumulatorima obavezno obrati-
te pozornost na sljedeća upozorenja:
ƽ
Opasnost
Opasnost od eksplozije. Ne stavljajte alat
niti bilo što slično na akumulator t.j. na po-
love i spojeve ćelija.
Opasnost od ozljeda. Rane nikad ne dovo-
dite u kontakt s olovom. Nakon radova s
akumulatorom uvijek operite ruke.
Ako se kod izvedbe Bp-Pack koriste elek-
trolitski akumulatori potrebno je obratiti po-
zornost na sljedeće:
– Obavezno se treba pridržavati maksi-
malnih dimenzija akumulatora.
– Za punjenje elektrolitskih akumulatora
mora se otvoriti poklopac akumulatora.
– Pri punjenju elektrolitskih akumulatora
moraju se poštivati propisi proizvođača.
Kod izvedbe Bp Pack akumulator je već
ugrađen.
Zaštita od potpunog pražnjenja prilagođe-
na je konkretnom tipu akumulatora. Stoga
se za novu ugradnju i zamjenu postojećeg
akumulatora u dotični uređaj smije ugrađi-
vati samo tip akumulatora koji je naveden u
nastavku.
 Otvorite zatvarač.
 Zakrenite gornji dio uređaja prema na-
prijed.
 Spremnik prljave vode zakrenite una-
trag.
 Postavite akumulatore u uređaj.
 Polove spojite priloženim spojnim kabe-
lima.
Oprez
Opasnost od oštećenja. Pazite na pravilno
spajanje polova.

Isporučen priključni kabel priključite na
slobodne polove akumulatora (+) i (-).
Oprez
Akumulator se potpunim pražnjenjem
može oštetiti. Napunite akumulator prije
puštanja stroja u rad.
Napomena
Uređaj je opremljen zaštitom od potpunog
pražnjenja akumulatora. To znači da se pri
dostizanju minimalnog kapaciteta može još
samo usisavati i voziti.

Uređaj odvezite odmah do stacionar-
nog punjača i pritom izbjegavajte uspo-
ne.
 Izvadite strujni utikač uređaja iz držača
i priključite na mrežu (samo izvedba Bp
Pack).
Akumulator se u prosjeku puni oko 10
sati.
Komandni pult
Pokazivač napunjenosti akumulatora
svijetli Akumulator je napunjen.
treperi Akumulator se mora napuniti.
Pogon četki i nanošenje otopi-
ne sredstva za pranje su de-
aktivirani.
Sklopka za odabir programa
Prije prve uporabe
Ugradnja akumulatora
(samo izvedba Bp)
Uzmite u obzir naputke na aku-
mulatoru, u uputama za uporabu i
u radnim uputama vozila
Nosite zaštitne naočale
Kiseline i akumulatore držite van
domašaja djece
Opasnost od eksplozije
Zabranjeni su vatra, iskrenje,
otvoren plamen i pušenje
Opasnost od ozljeda kiselinom
Prva pomoć
Upozorenje
Zbrinjavanje u otpad
Akumulator se ne smije baciti u
kantu za smeće
Maksimalne dimenzije akumulatora
Duljina Širina Visina
330 mm 172 mm 236 mm
Akumulatorski set kataloški br.
3 x 12V/70 A, bez potrebe
za održavanjem (gel) 6.654-093.0
Ugradnja i priključivanje akumulatora
Uređaj Tip akumulatora
1.006-127.0 akmulator koji se ne
mora održavati
(Gel)
1.006-129.0
1.006-131.0 Elektrolitski akumu-
lator
1.006-132.0
Punjenje akumulatora
247 HR
