- 3
1 Programmakeuzeschakelaar
2 Sleutelschakelaar
3 Nood-stop-knop (door draaien ontgren-
delen)
4 Rijrichtingschakelaar, gekozen rijrich-
ting brandt
5 Claxon
6 Batterijweergave
7 Bedrijfsurenteller
8 Zekering besturing
9 Zekering zuigturbine
10 Zekering borstelaandrijving
1 Rijden, snelheidsbereik begrensd
2 Rijden, snelheidsbereik maximaal
3 Lichte reinigingsintensiteit (eco)
4 Hoge reinigingsintensiteit
5 Zuigen
6 Reinigingsoplossing aanbrengen
Let bij de omgang met accu's absoluut op
de volgende waarschuwingstip:
ƽ
Gevaar
Explosiegevaar. Geen werktuigen e.d. op
de accu, d.b. op eindpolen en accucelver-
binder leggen.
Verwondingsgevaar. Wonden nooit in con-
tact brengen met lood. Na het werk aan ac-
cu's altijd de handen reinigen.
Wanneer bij de Bp-variant natte accu's in-
gezet worden, moet op het volgende gelet
worden:
– De maximale accuafmetingen moeten
gerespecteerd worden.
– Bij het opladen van natte batterijen
moet de batterijafdekking geopend wor-
den.
– Bij het opladen van natte accu's moeten
de voorschriften van de accufabrikant
in acht genomen worden.
Bij de variant Bp Pack is de batterij al inge-
bouwd.
De bescherming tegen volledige ontlading
van het apparaat is op het geleverde accu-
type ingesteld. Daarom mag voor de nieu-
we accu-uitrusting of vervanging ervan
alleen het volgende aangegeven accutype
in het betreffende apparaat gemonteerd
worden.
 Sluiting openen.
 Bovendeel van apparaat naar voren
zwenken.
 Vuilwaterreservoir naar achteren zwen-
ken.
 Accu's in het apparaat plaatsen.
 Polen met de bijgevoegde verbindings-
kabels verbinden.
Voorzichtig
Gevaar voor beschadiging. Letten op juiste
polariteit.

Meegeleverde aansluitingskabels aan
de nog vrije accupool (+) en (-) vast-
klemmen.
Voorzichtig
Accu kan door volledige ontlading bescha-
digd worden. Voor ingebruikneming van
het apparaat accu laden.
Waarschuwing
Het apparaat beschikt over een diepontla-
dingsbeveiliging, d.w.z. wanneer de nog
toelaatbare minimale capaciteit bereikt
wordt, kan enkel nog gezogen en gereden
worden.

Apparaat onmiddellijk naar het oplaadap-
paraat brengen en bergop rijd vermijden.
 Stekker van het apparaat uit de houder
nemen en met de stroom verbinden (al-
leen versie Bp Pack)
De laadtijd bedraagt gemiddeld ca. 10
uur.

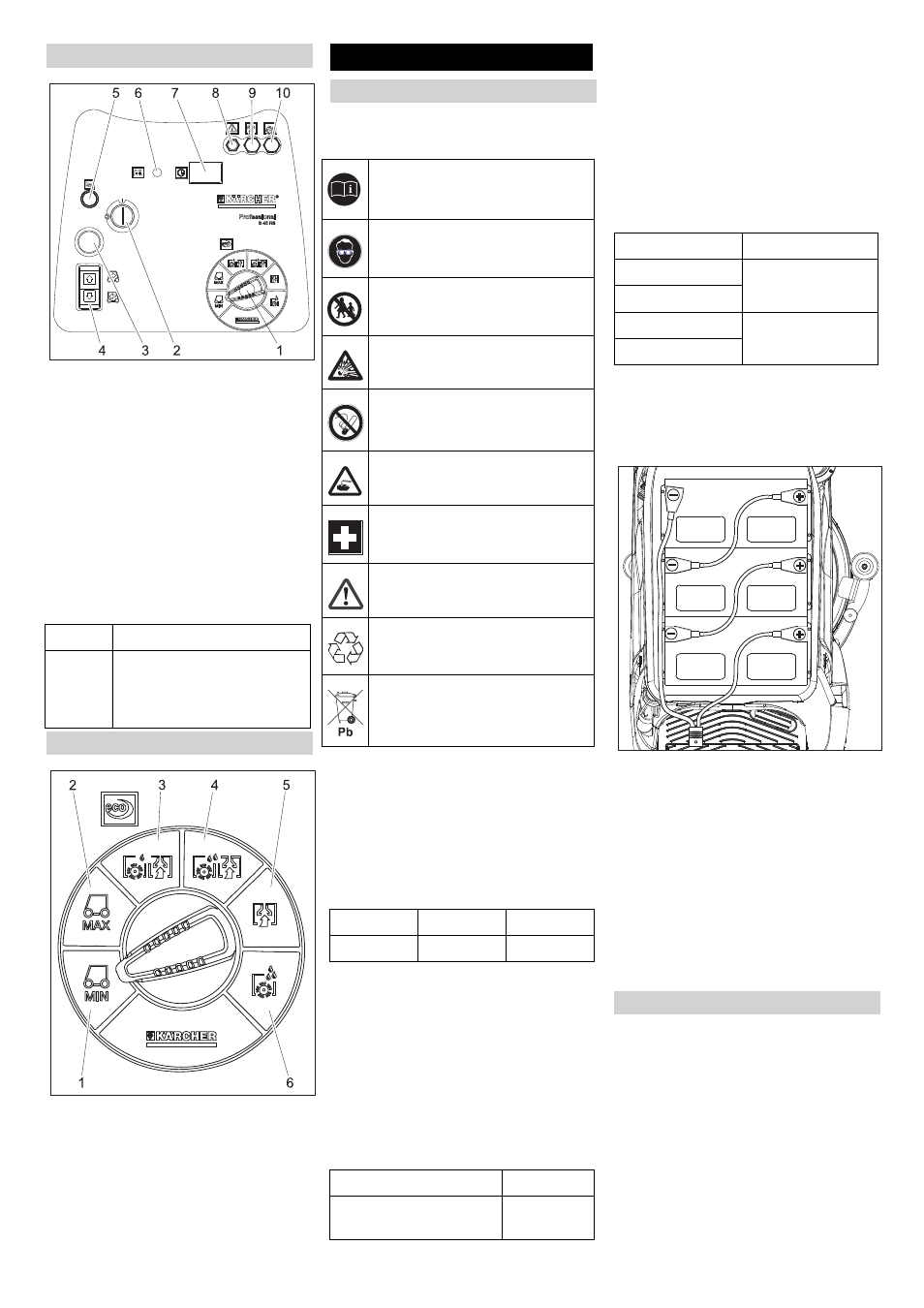

Bedieningspaneel
Batterijweergave
brandt accu is geladen.
knippert Batterij moet opgeladen wor-
den, borstelaandrijving en
aanbrenging van reinigings-
middel zijn gedeactiveerd.
Programmakeuzeschakelaar
Voor ingebruikneming
Accu's monteren (alleen variant Bp)
Aanwijzingen op de accu, in de ge-
bruiksaanwijzing en in de voertuig-
gebruiksaanwijzing naleven
Oogbescherming dragen
Kinderen uit de buurt houden van
zuren en accu's
Ontploffingsgevaar
Vuur, vonken, open licht en roken
verboden
Pas op voor bijtende vloeistoffen
Eerste hulp
Waarschuwingstekst
Afvalverwerking
Accu niet in vuilnisbak gooien
Maximale batterijafmetingen
Lengte Breedte Hoogte
330 mm 172 mm 236 mm
Accuset Bestel-nr.
3 x 12V/70 A, onder-
houdsvrij (gel) 6.654-093.0
Accu plaatsen en aansluiten
Apparaat Accutype
1.006-127.0 onderhoudsvrije
accu (gel)
1.006-129.0
1.006-131.0 Natte accu
1.006-132.0
Accu laden
