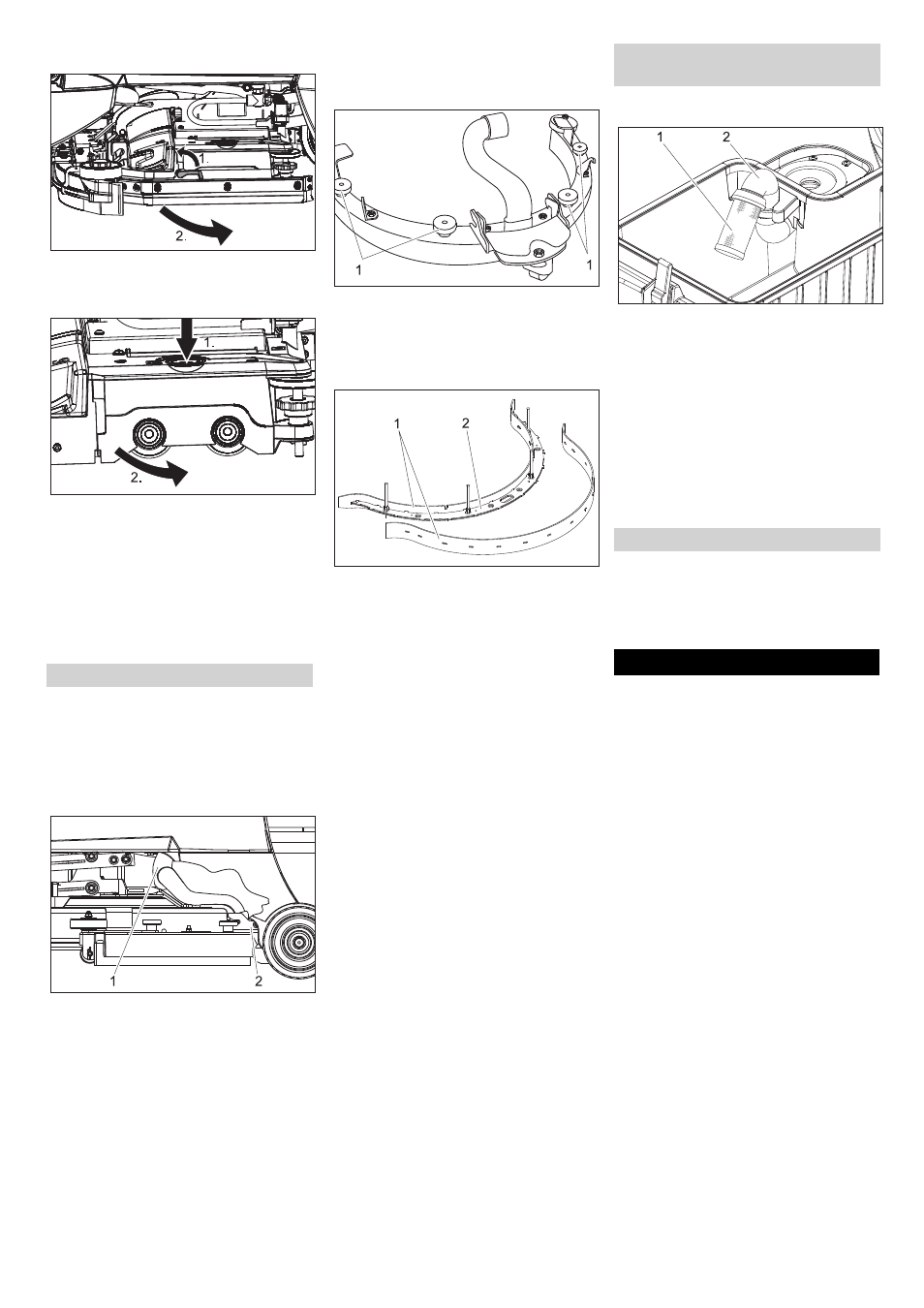

- 7
 Otkočnu polugu zakrenite uvis.
 Zaštitu od prskanja zakrenite prema na-
prijed.
 Pritisnite tipku za zamjenu četke pa po-
tom zakrenite poklopac na bloku četki.
 Izvucite valjkastu četku.
 Namjestite novu valjkastu četku tako da
dosjedne.
 Zatvorite poklopac, usmjerite četke i
uglavite u poklopac.
 Zakrenite zaštitu od prskanja natrag.
 Spustite otkočnu polugu.
 Sklopku za odabir programa prebacite
na "Vožnja".
 Prekidač s ključem okrenite u položaj
"0" i izvucite ključ.
 Skinite usisno crijevo s usisne konzole.
1 Usisno crijevo
2 Spojka usisne konzole
 Skinite usisno crijevo s usisne konzole.
 Otpustite spojku usisne konzole.
 Skinite usisnu konzolu.
 Izvadite usisnu konzolu.
1 Matice s nazubljenom glavom
 Odvijte matice s nazubljenom glavom.
 Izvadite uložak iz usisne konzole prema
dolje.
1 Gumica za usisavanje
2 Uložak usisne konzole
 S uloška usisne konzole skinite gumice
za usisavanje prljavštine.
Napomena
Gumica za usisavanje se može prevrnuti 3
puta dok joj se svi rubovi ne pohabaju. Na-
kon toga je potrebna nova gumica za usisa-
vanje.

Gumice prevrnite naopako ili ih zamije-
nite novim pa ih ponovno zakvačite o
kuku uloška usisne konzole.
 Umetnite uložak usisne konzole u usi-
snu konzolu.
 Navijte i pritegnite matice s nazublje-
nom glavom.
 Podignite blok čistača.
 Prekidač s ključem okrenite u položaj
"0" i izvucite ključ.
 Okrenite otkočnu polugu pločaste četke
suprotno smjeru kazaljke sata - četka
pada dolje i može se izvući ispod uređa-
ja.
 Novu četku držite ispod bloka čistača.
 Otkočnu polugu pločaste četke okrećite
u smjeru kazaljke sata pritiskajući pri-
tom četku prema gore.
 Pustite otkočnu polugu i provjerite pri-
čvršćenost četke.
 Ponovo postavite zaštitu od prskanja.
 Postupak ponovite na suprotnoj strani.
1 Mrežica s kuglastim plovkom
2 Cijev
 Izvana očistite i isperite mrežicu.
 Provjerite pokretljivost kuglastog plov-
ka.
U slučaju jakog zaprljanja:

Čvrsto držite cijev i smaknite mrežicu s
nje.
 Očistite mrežicu i kuglu.
 Čvrsto držite cijev i na nju ponovo nata-
knite mrežicu.
U slučaju opasnosti od smrzavanja:

Ispraznite spremnik svježe i prljave vo-
de.
 Uređaj odložite na mjesto zaštićeno od
mraza.
ƽ Opasnost
Opasnost od ozljeda! Prije svih radova na
uređaju prebacite prekidač s ključem na "0"
i izvucite ključ. Izvucite akumulatorski uti-
kač.
Napomena
Nakon isključivanja usisna turbina radi još
neko vrijeme. Radove na održavanju obav-
ljajte tek kad se usisna turbina potpuno za-
ustavi.
U slučaju smetnji koje se ne mogu otkloniti
uz pomoć ove tablice, pozovite servisnu
službu.
Zamjena valjkaste četke
Radovi na održavanju BD 50/40 RS
Vađenje usisne konzole
Zamjena ili prevrtanje gumica za usisa-
vanje prljavštine
Zamjena pločaste četke
Radovi na održavanju za sve
izvedbe
Čišćenje plovka
Zaštita od smrzavanja
Smetnje
251 HR
