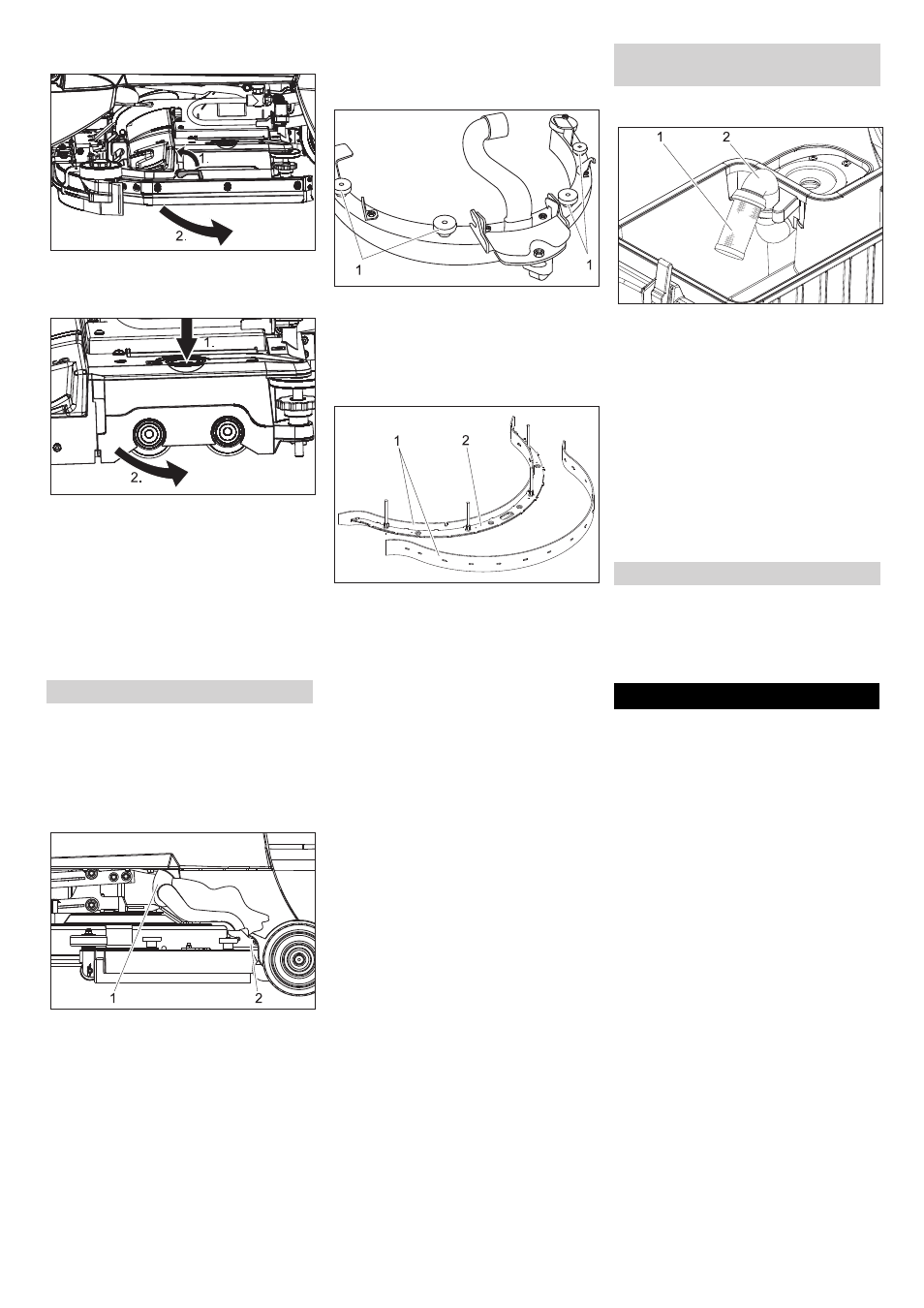

Karcher BD 50-40 RS Bp - Manual (Page 263)

- 7
 Otkočnu polugu preklopite na gore.
 Zaštitu od prskanja preklopite prema
napred.
 Pritisnite taster za zamenu četke pa
zatim poklopac na bloku četki okrenite u
stranu.
 Izvucite valjkastu četku.
 Namestite i uglavite novu valjkastu
četku.
 Zatvorite poklopac, usmerite četke i
uglavite u poklopac.
 Zaštitu od prskanja preklopite nazad.
 Spustite otkočnu polugu.
 Prekidač za izbor programa prebacite
na voziti.
 Prekidač sa ključem okrenite u položaj
"0" i izvucite ključ.
 Skinite usisno crevo sa usisne konzole.
1 Usisno crevo
2 Spojnica usisne konzole
 Skinite usisno crevo sa usisne konzole.
 Otpustite spojnicu usisne konzole.
 Skinite usisnu konzolu.
 Izvadite usisnu konzolu.
1 Navrtke sa nazubljenom glavom
 Odvijte navrtke sa nazubljenom
glavom.
 Izvadite uložak iz usisne konzole prema
dole.
1 Gumica za usisavanje
2 Uložak usisne konzole
 S uloška usisne konzole skinite gumice
za usisavanje prljavštine.
Napomena
Gumica za usisavanje može da se prevrne
3 puta dok joj se sve ivice ne pohabaju.
Nakon toga je potrebna nova gumica za
usisavanje.

Gumice prevrnite naopako ili ih
zamenite novim pa ih ponovo zakačite
o kuku uloška usisne konzole.
 Postavite uložak usisne konzole u
usisnu konzolu.
 Navijte i zategnite navrtke sa
nazubljenom glavom.
 Podignite blok čistača.
 Prekidač sa ključem okrenite u položaj
"0" i izvucite ključ.
 Okrenite otkočnu polugu pločaste četke
suprotno smeru kazaljke sata - četka
pada dole i može da se izvuče ispod
uređaja.
 Novu četku držite ispod bloka čistača.
 Otkočnu polugu pločaste četke okrećite
u smeru kazaljke sata pritiskajući pritom
četku prema gore.
 Pustite otkočnu polugu i proverite
pričvršćenost četke.
 Ponovo postavite zaštitu od prskanja.
 Postupak ponovite na suprotnoj strani.
1 Mrežica sa kuglastim plovkom
2 Cev
 Spolja očistite i isperite mrežicu.
 Proverite pokretljivost kuglastog
plovka.
U slučaju jakog zaprljanja:

Čvrsto držite cev i smaknite mrežicu s
nje.
 Očistite mrežicu i kuglu.
 Čvrsto držite cev i na nju ponovo
nataknite mrežicu.
U slučaju opasnosti od smrzavanja:

Ispraznite rezervoar sveže i prljave
vode.
 Uređaj odložite na mesto zaštićeno od
mraza.
ƽ
Opasnost
Opasnost od povreda! Pre svih radova na
uređaju prebacite prekidač sa ključem na
"0" i izvucite ključ. Izvucite akumulatorski
utikač.
Napomena
Nakon isključivanja usisna turbina radi još
neko vreme. Radove na održavanju
obavljajte tek kad se usisna turbina
potpuno zaustavi.
U slučaju smetnji koje se ne mogu otkloniti
uz pomoć ove tabele, pozovite servisnu
službu.
Zamena valjkaste četke
Radovi na održavanju BD 50/40 RS
Vađenje usisne konzole
Zamena ili prevrtanje gumica za
usisavanje prljavštine
Zamena pločaste četke
Radovi na održavanju za sve
varijante
Čišćenje plovka
Zaštita od smrzavanja
Smetnje
263 SR
