- 7
 Drag ut borstvalsar.
 Sätt i nya borstvalsar och haka fast.
 Stäng skydd, rikta in borstar och haka
fast skyddet.
 Fäll tillbaka stänkskyddet.
 Fäll ner spärrspaken.
 Ställ programväljare på körning.
 Vrid nyckelreglaget till "0" och drag ur
nyckeln.

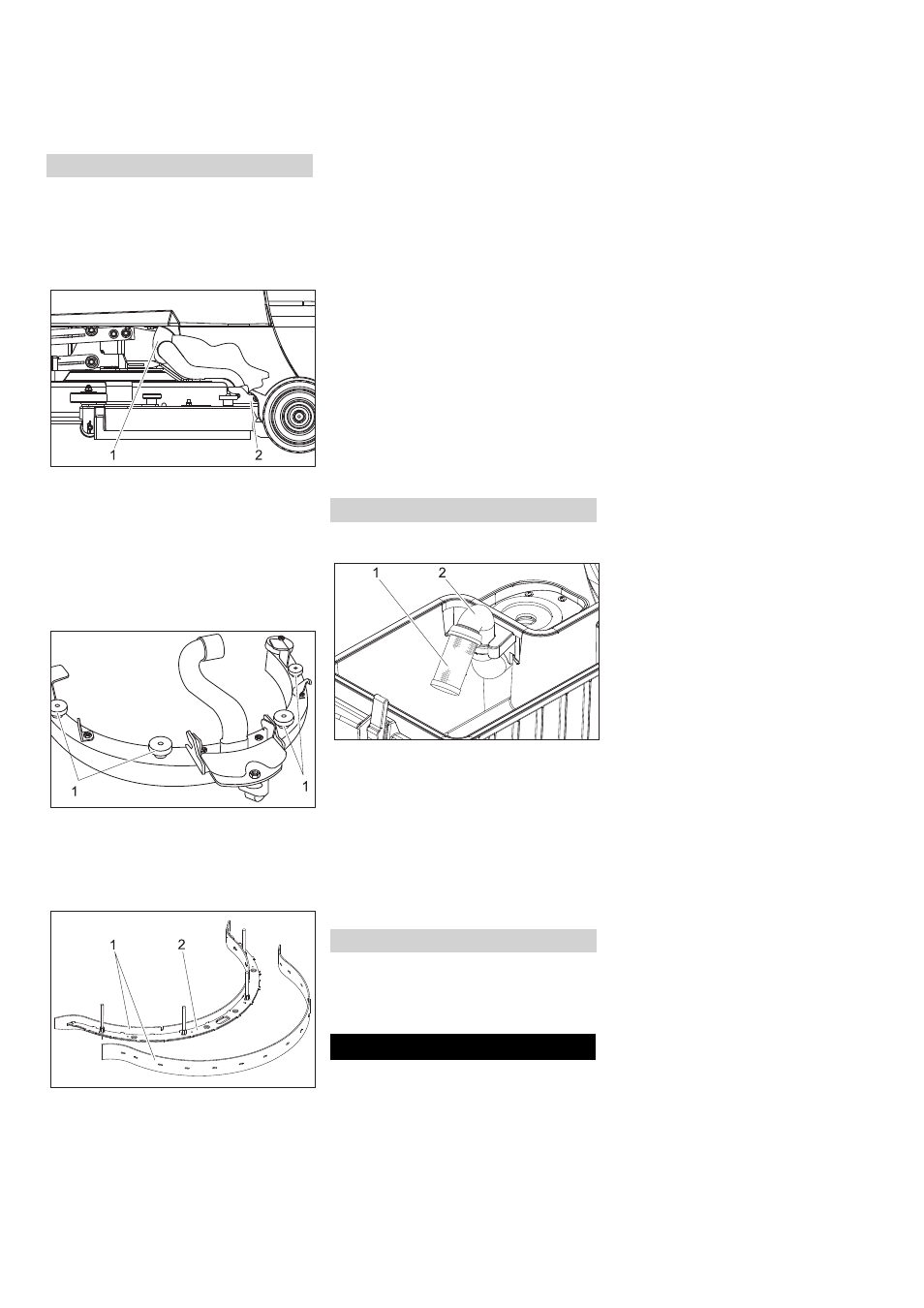

 Lossa sugslang från sugskenan.
1 Sugslang
2 Koppling sugskena
 Lossa sugslang från sugskenan.
 Lossa koppling sugskena.
 Tag bort sugskenor.
 Demontera sugskena.
1 Räfflade muttrar
 Skruva loss de räfflade muttrarna.
 Tag ut sugskeneinsatsen ur sugskenan
i riktning nedåt.
1 Sugläpp
2 Sugskeneinsats.
 Ta loss sugläppar från sugskeneinsat-
sen.
Observera
Sugläppen kan vändas tre gånger, tills alla
kanter slitits ner. Då behövs en ny sugläpp.

Vänd sugläppen eller byt ut den och
häng tillbaka den i sugskeneinsatsens
krokar.
 Sätt in sugskeneinsatsen i sugskenan.
 Skruva fast de räfflade muttrarna och
dra fast dem.
 Höj rengöringshuvud.
 Vrid nyckelreglaget till "0" och drag ur
nyckeln.
 Vrid skivborstens frisläppningsspak
motsols - borsten faller ner och kan
dras fram från maskinens undersida.
 Håll ny borste under rengöringshuvu-
det.
 Vrid skivborstens frisläppningsspak
medsols och tryck borsten uppåt.
 Släpp frisläppningsspaken och kontrol-
lera att borsten sitter fast.
 Sätt tillbaka sprutskydd.
 Upprepa arbetsförlopp på motsatt sida.
1 Sil med flottörkula
2 Rör
 Rengör silen utvändigt och spola av.
 Kontrollera rörligheten hos flottörkulan.
Vid stark nedsmutsning:

Håll fast röret och drag bort silen från
detta.
 Rengör sil och kula.
 Håll fast röret och sätt tillbaka silen.
Vid risk för frost:

Töm färsk- och smutsvattentank.
 Placera maskinen i ett frostskyddat ut-
rymme.
ƽ Fara
Risk för skada! Ställ nyckelbrytaren på "0"
innan arbeten göres på maskinen och tag
ur nyckeln. Drag ur batterikontakten.
Anvisning
Sugturbinen fortsätter arbeta en stund efter
avstängning. Utför underhållsarbete först
när sugturbinen har stannat.
Kontakta kundtjänst om fel uppstår som
inte kan åtgärdas med denna tabell.
Underhållsarbeten BD 50/40 RS
Demontera sugskena
Byt ut eller vänd sugläppar
Byt ut skivborste
Underhållsarbeten för alla varianter
Rengör flottör
Frostskydd
Störningar
