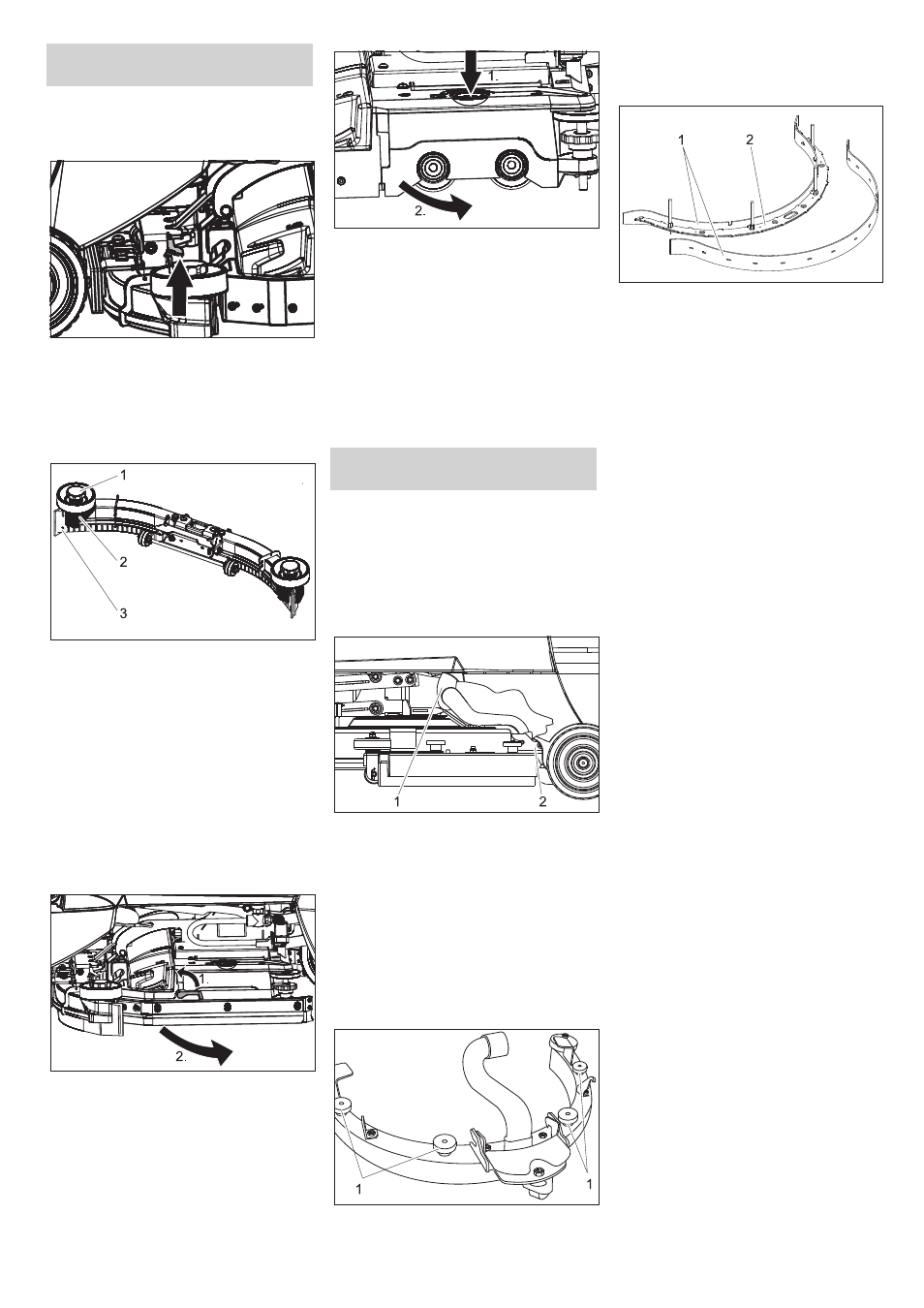

- 7
 Desmontar a mangueira de aspiração
da barra de aspiração.
 Levantar a pega do acoplamento da
barra de aspiração.
 Desmontar a barra de aspiração.
 Desmontar a barra de aspiração.
1 Punho estrelado
2 Peça em plástico
3 Lábio de aspiração
 Desaparafusar os punhos estrelados.
 Afastar as peças em plástico.
 Tirar os lábios de aspiração.
 Virar os lábios de aspiração ou substi-
tuí-los.
 Montar as peças de plástico.
 Aparafusar e apertar bem os punhos
em cruz.
 Girar a alavanca de desbloqueio para
cima.
 Girar a protecção contra salpicos para
a frente.
 Premir a tecla para a substituição da
escova e rodar a cobertura na cabeça
da escova para o lado.
 Retirar as escovas rotativas.
 Colocar novos cilindros da escova (es-
cova rotativa) e fixá-los.
 Fechar a cobertura, alinhar as escovas
e fixar a cobertura.
 Girar a protecção contra salpicos para
trás.
 Girar a alavanca de desbloqueio para
baixo.
 Colocar o selector de programas em
"Marcha".
 Girar o interruptor de chave para "0" e
retirar a chave.
 Desmontar a mangueira de aspiração
da barra de aspiração.
1 Tubo flexível de aspiração
2 Acoplamento da barra de aspiração
 Desmontar a mangueira de aspiração
da barra de aspiração.
 Soltar o acoplamento da barra de aspi-
ração.
 Desmontar a barra de aspiração.
 Desmontar a barra de aspiração.
1 Porca recartilhada
 Desenroscar a porca recartilhada.
 Retirar o encaixe da barra de aspira-
ção, por baixo, da barra de aspiração.
1 Lábio de aspiração
2 Encaixe da barra de aspiração
 Retirar os lábios de aspiração do encai-
xe da barra de aspiração.
Aviso
O lábio de aspiração pode ser virado 3 ve-
zes, até estar completamente desgastado.
Depois é necessário substituir o lábio de
aspiração.

Virar o lábio de aspiração ou substituir
e voltar a engatar nos ganchos do en-
caixe da barra de aspiração.
 Inserir o encaixe da barra de aspiração,
na barra de aspiração.
 Enroscar e apertar as porcas recartilha-
das.
 Levantar a cabeça de limpeza.
 Girar o interruptor de chave para "0" e
retirar a chave.
 Rodar a alavanca de travamento da es-
cova de disco no sentido oposto ao dos
ponteiros do relógio - a escova cai e
pode ser retirada por baixo do apare-
lho.
 Segurar a nova escova por baixo da ca-
beça de limpeza.
 Rodar a alavanca de destravamento da
escova de disco no sentido horário e
pressionar a escova para cima.
 Soltar a alavanca de destravamento e
controlar a fixação correcta da escova.
 Montar novamente a protecção contra
salpicos de água.
 Repetir a operação no lado oposto.
Trabalhos de manutenção
BR 55/40 RS
Desmontar a barra de aspiração
Substituir ou virar os lábios de aspira-
ção
Substituir as escovas rotativas
Trabalhos de manutenção
BD 50/40 RS
Desmontar a barra de aspiração
Substituir ou virar os lábios de aspira-
ção
Substituir escova de disco
