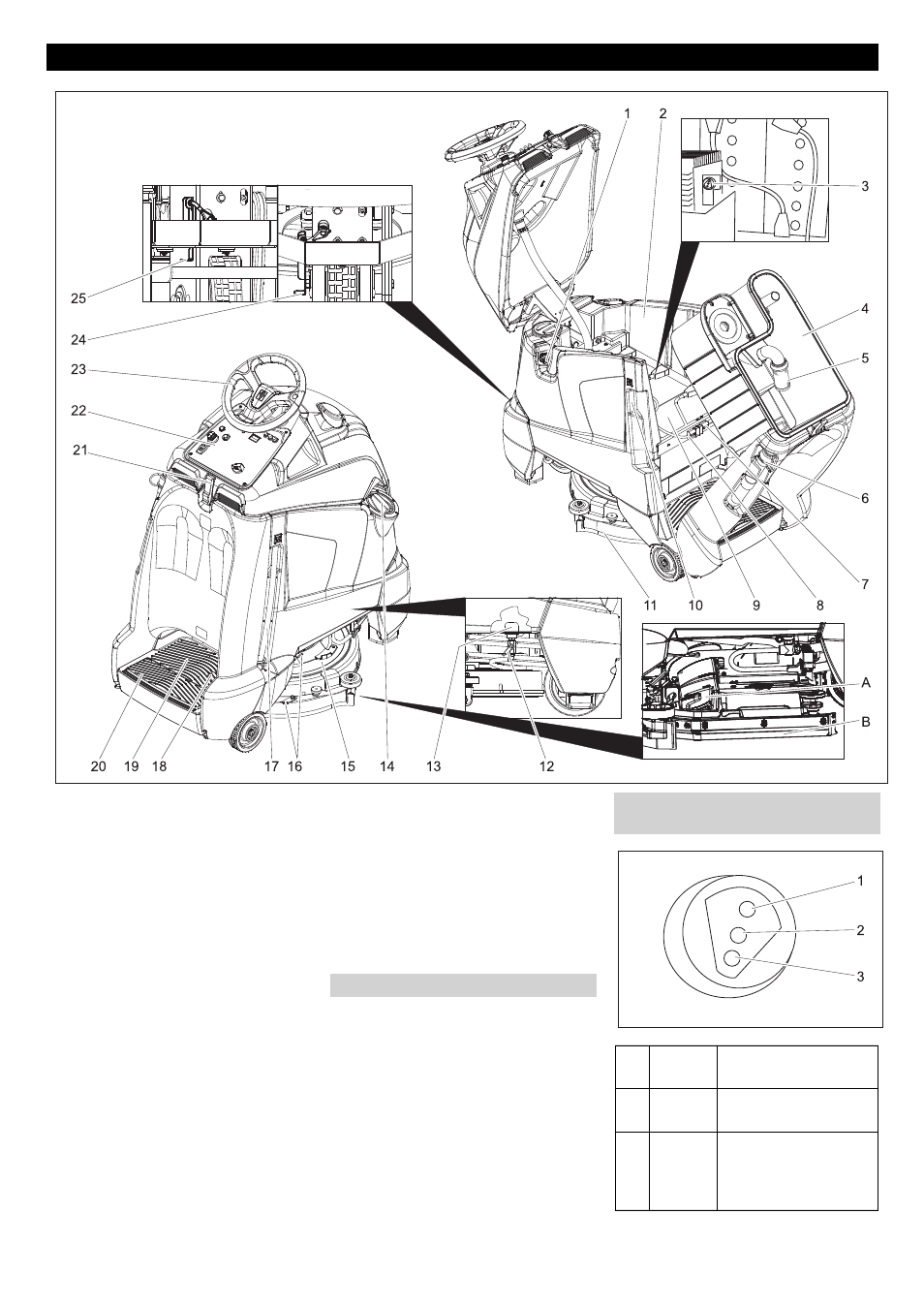

1 Przyłącze węża, układ automatycznego
napełniania
2 Zbirnik czystej wody
3 Wskaźnik stanu naładowania (tylko
przy wariancie Bp Pack)
4 Zbiornik brudnej wody
5 Pływak
6 Wąż spustowy do brudnej wody
7 Wtyczka urządzenia
8 Wtyczka akumulatora
9 Akumulator
10 Wtyczka sieciowa ładowarki (tylko przy
wariancie Bp Pack)
11 Belka ssąca
12 Zawór świeżej wody
13 Sito zbiornika czystej wody
14 Pokrywa zbiornika czystej wody
15 Głowica czyszcząca
16 Podnośnik belki ssącej na silne zanie-
czyszczenia (metoda dwustopniowa)
17 Wskazanie poziomu czystej wody
Wąż spustowy do czystej wody
18 Pedał jazdy
19 Platforma operatora
20 Pedał bezpieczeństwa
21 Zamknięcie
22 pulpit sterowniczy
23 Kierownica
24 Dźwignia odblokowująca, przesuwanie
25 Dźwignia odblokowująca, popychanie
A Łopatka na duże zanieczyszczenia (tyl-
ko wariant BR)
B Osłona przeciwbryzgowa, boczna (tyl-
ko wariant BR)
– Elementy obsługi procesu czyszczenia
są żółte.
– Elementy obsługi konserwacji i serwisu
są jasnoszare.
Elementy obsługi urządzenia
Kolor oznaczenia
Wskaźnik stanu naładowania
akumulatora
1 zielony Świeci się: Proces łado-
wania zakończony.
2 żółty Świeci się: Końcowa
faza procesu ładowania.
3 czerwo-
ny Świeci się: Proces łado-
wania.
Miga: Inicjalizacja pro-
cesu ładowania.
