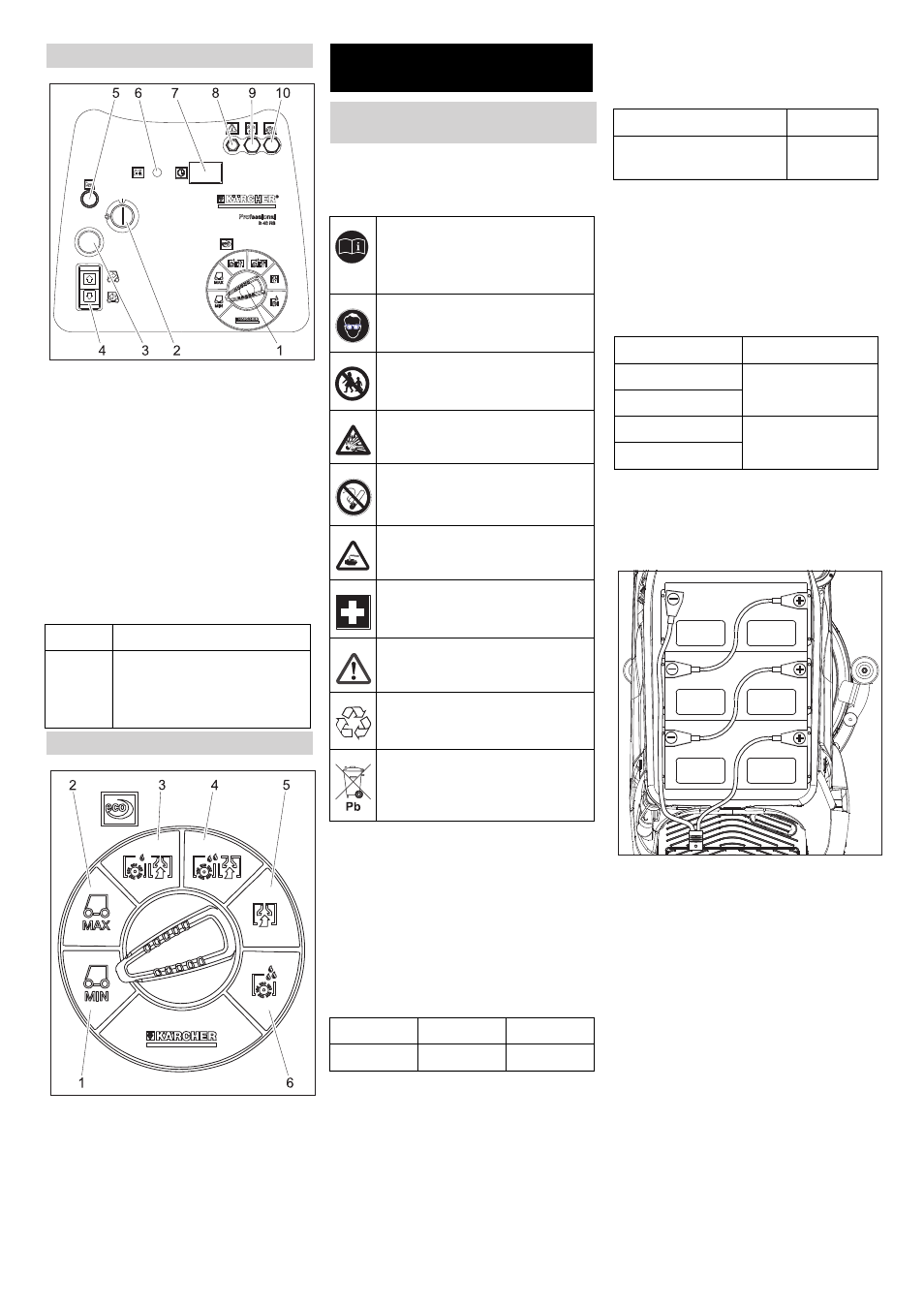

- 3
1 Selettore di programma
2 Interruttore a chiave
3 Sbloccare il pulsante d'arresto d'emer-
genza girandolo
4 Interruttore di direzione di marcia, la di-
rezione di marcia si accende
5 Clacson
6 Indicatore batteria
7 Contatore ore di funzionamento
8 Fusibile unità di controllo
9 Fusibile turbina di aspirazione
10 Fusibile azionamento spazzole
1 Guida, velocità limitata
2 Guida, velocità massima
3 Intensità di pulizia leggera (eco)
4 Intensità elevata di pulizia
5 Aspirazione
6 Applicare la soluzione detergente
Durante l'utilizzo di batterie osservare as-
solutamente le seguenti indicazioni di peri-
colo:
ƽ Pericolo
Rischio di esplosioni. Non appoggiare
utensili o simili sulla batteria, sui poli termi-
nali e sui collegamenti delle celle della bat-
teria.
Rischio di lesioni. Non portare mai even-
tuali ferite a contatto con il piombo. Lavare
sempre le mani dopo aver effettuato inter-
venti sulla batteria.
Se nella variante Bp-Pack vanno impiegate
batterie con elettroliti liquidi, è necessario
rispettare le seguenti indicazioni:
– Rispettare le dimensioni massime della
batteria.
– Durante la ricarica di batterie a liquido è
necessario aprire la copertura delle bat-
terie.
– Seguire le disposizioni del produttore
per quanto riguarda la ricarica di batte-
rie umide.
Nella variante Bp Pack le batterie sono già
inserite.
La protezione contro il completo scarica-
mento dell'apparecchio è regolata al tipo di
batteria previsto. Pertanto per la nuova pre-
disposizione e per la sostituzione è possibi-
le utilizzare solo il tipo di batteria indicato.
 Aprire la chiusura.
 Orientare la parte superiore dell'appa-
recchio in avanti.
 Inclinare il serbatoio dell'acqua sporca
all'indietro.
 Introdurre le batterie nell'apparecchio.
 Collegare i poli con il cavo di collega-
mento in dotazione.
Attenzione
Rischio di danneggiamento. Verificare la
corretta polarizzazione.

Serrare il cavo di collegamento fornito
ai poli (+) e (-) della batteria ancora libe-
ri.
Attenzione
La batteria può danneggiarsi se troppo sca-
rica. Caricare la batteria prima della messa
in funzione dell'apparecchio.
Quadro di comando
Indicatore batteria
accesa Batteria carica.
lampeg-
gia La batteria deve essere cari-
cata poiché il motore spazzole
e applicazione detergente
sono disattivati.
Selettore di programma
Prima della messa in
funzione
Montare le batterie (solo variante
Bp)
Rispettare le indicazioni riportate
sulla batteria, nelle istruzioni per
l'uso e nel manuale d'uso dell'ap-
parecchio
Indossare una protezione per gli
occhi
Tenere l'acido e le batterie fuori
dalla portata dei bambini
Rischio di esplosioni
Vietato accendere fuochi, fare
scintille, usare fiamme libere e fu-
mare
Pericolo di ustioni chimiche
Pronto soccorso
Avviso di pericolo
Smaltimento
Non gettare la batteria nei rifiuti
domestici
Dimensioni massime della batteria
Lunghezza Larghezza Altezza
330 mm 172 mm 236 mm
Kit Batteria Codice N°
3 x 12V/70 A, priva di ma-
nutenzione (gel) 6.654-093.0
Inserire e collegare le batterie
Apparecchio Tipo di batteria
1.006-127.0 batteria priva di ma-
nutenzione (gel)
1.006-129.0
1.006-131.0 Batteria con elettro-
liti liquidi
1.006-132.0
42 IT
