- 2

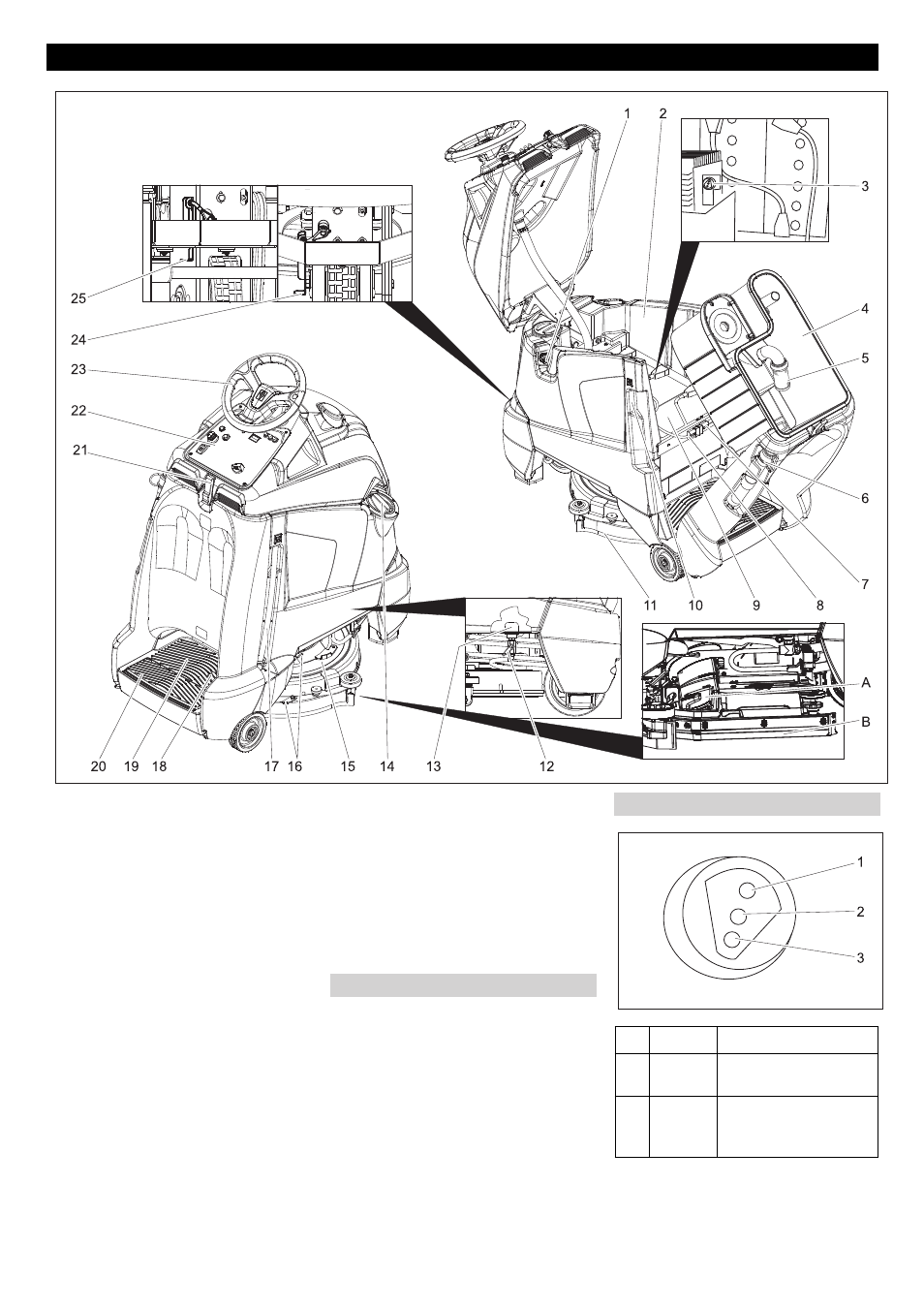

1 Šļūtenes pieslēgums, automātiskā uz-
pildīšanas sistēma
2 Tīrā ūdens tvertne
3 Uzlādes līmeņa indikators (tikai varian-
tā Bp Pack)
4 Netīrā ūdens tvertne
5 Pludiņš
6 Netīrā ūdens noteces šļūtene
7 Ierīces kontakts
8 Baterijas kontaktspraudnis
9 Akumulators
10 Lādētāja kontaktdakša (tikai variantā
Bp Pack)
11 Sūkšanas stienis
12 Tīrā ūdens vārsts
13 Tīrā ūdens siets
14 Tīrā ūdens tvertnes vāks
15 Tīrīšanas galviņa
16 Sūkšanas stieņa piekare lielas netīrī-
bas gadījumiem (divu soļu metode)
17 Tīrā ūdens uzpildes līmeņa indikācija
Tīrā ūdens noteces šļūtene
18 Braukšanas pedālis
19 Vadītāja platforma
20 Drošības pedālis
21 Aizslēgs
22 Vadības pults
23 Stūre
24 Atbloķēšanas svira, braukšana
25 Atbloķēšanas svira, stumšana
A Lielo netīrumu savākšanas tvertne (ti-
kai BR variantam)
B Šļakatu aizsargs, sānos (tikai BR vari-
antam)
– Tīrīšanas procesa vadības elementi ir
dzelteni.
– Apkopes un servisa vadības elementi ir
gaiši pelēki.
Vadības sistēmas un funkciju elementi
Krāsu marķējums
Uzlādes līmeņa indikācija
1 zaļa Deg: uzlāde pabeigta.
2 dzeltena Deg: uzlādes beigu fā-
ze.
3 sarkana Deg: uzlādes process
Mirgo: lādētāja iniciali-
zācija.
