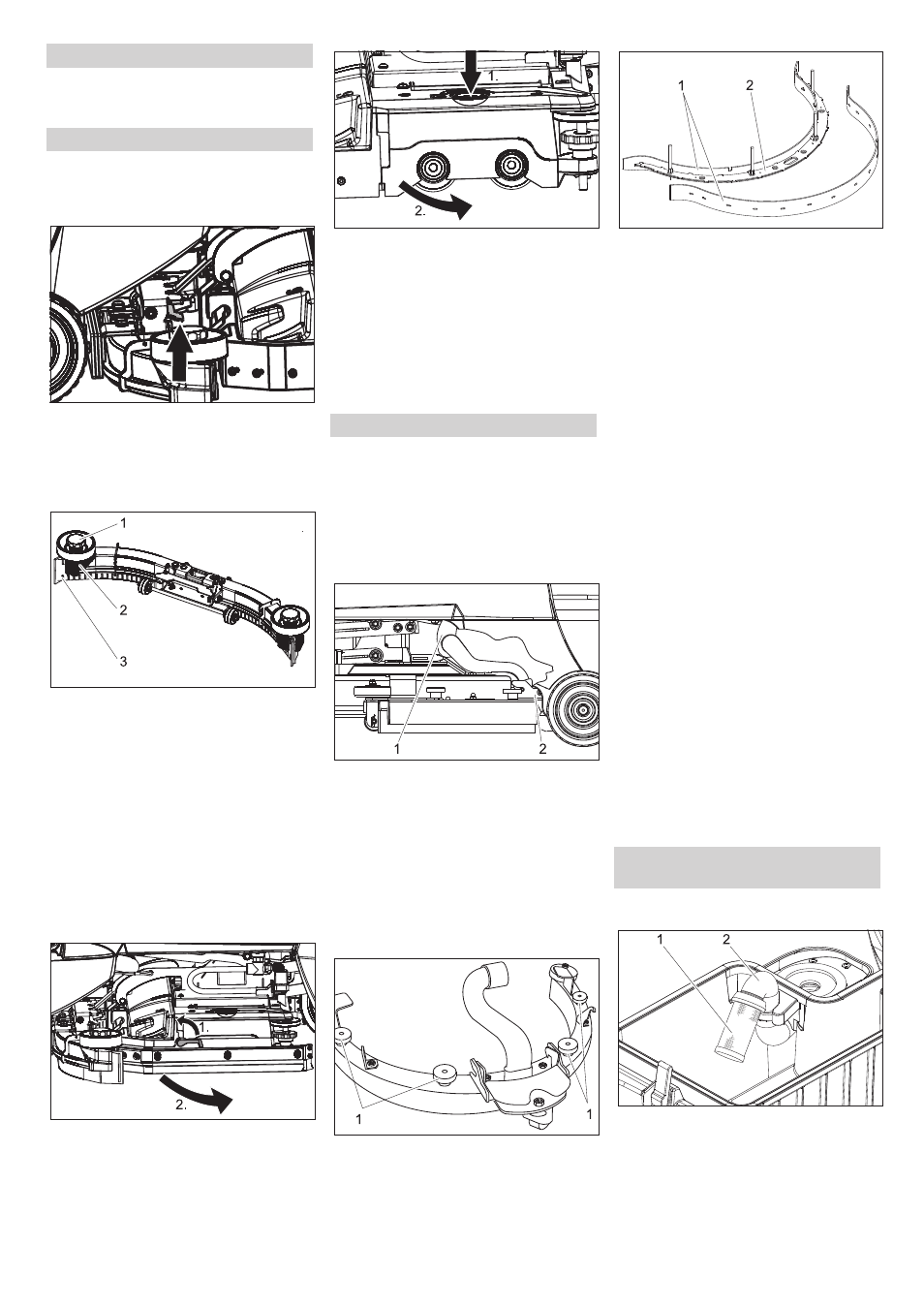

Pre spoľahlivú prevádzku stroja môžete
uzavrieť s príslušnou predajňou organizá-
cie firmy Kärchen zmluvy o údržbe.
 Zo sacieho nadstavca stiahnite saciu
hadicu.
 Zdvihnite rukoväť spojky vysávacieho
nadstavca.
 Zložte sací nadstavec.
 Zložte sací nadstavec.
1 Hviezdicový držiak
2 Plastový diel
3 Vysávacia hubica
 Vyskrutkujte hviezdicový držiak.
 Stiahnite umelohmotné diely.
 Stiahnite sacie stierky.
 Otočte sacie stierky alebo zasuňte
nové sacie stierky.
 Nasuňte umelohmotné diely.
 Zaskrutkujte a pevne dotiahnite krížové
rukoväte.
 Páčku na odblokovanie vyklopte sme-
rom hore.
 Ochranu proti striekajúcej vode vyklop-
te dopredu.
 Stlačte tlačidlo výmeny kief a sklopte
kryt hlavy kief smerom do boku.
 Vytiahnite valcové kefy.
 Nasaďte nové valcové kefy a nechajte
zapadnúť na svoje miesto.
 Uzavrite kryt, nastavte kefy a nechajte
kryt zapadnúť na svoje miesto.
 Pritiahnite späť ochranu proti striekajú-
cej vode.
 Sklopte dole páčku na odblokovanie.
 Prepínač výberu programu prepnite do
polohy Jazda.
 Vypínač s kľúčikom otočte do polohy
„0“ a vytiahnite.
 Zo sacieho nadstavca stiahnite saciu
hadicu.
1 Vysávacia hadica
2 Spojka nasávacieho nadstavca
 Zo sacieho nadstavca stiahnite saciu
hadicu.
 Uvoľnite spojku nasávacieho nadstav-
ca.
 Zložte sací nadstavec.
 Demontujte vysávacie rameno.
1 Drážkovaná matica
 Odskrutkujte drážkované matice.
 Vyberte vložku nasávacieho nadstavca
smerom dole z nasávacieho nadstavca.
1 Vysávacia hubica
2 Vložka nasávacieho nadstavca
 Odstráňte nasávacie prísavky z vložky
nasávacieho nadstavca.
Upozornenie
Vysávacia hubica sa môže 3 krát otočiť,
kým sa neopotrebujú všetky hrany. Potom
je potrebná nová vysávacia hubica.

Otočte alebo vymeňte nasávacie prí-
savky a zaveste ich opäť na hák vložky
nasávacieho nadstavca.
 Nasaďte vložku nasávacieho nadstav-
ca na nasávací nadstavec.
 Naskrutkujte a riadne utiahnite matice s
drážkami.
 Zdvihnite čistiacu hlavu.
 Vypínač s kľúčikom otočte do polohy
„0“ a vytiahnite.
 Páku uvoľnenia kotúčovej kefy otáčajte
oproti smeru pohybu hodinových ruči-
čiek - kefa pádá smerom dole a môže
byť vtiahnutá pod zariadenie.
 Novú kefu držte pod čistiacou hlavou.
 Uvoľňovaciu páku kotúčovej kefy otá-
čajte v smere pohybu hodinových ruči-
čiek a kefu zatlačte smerom hore.
 Uvoľnite uvoľňovaciu páku a skontroluj-
te kefu, či pevne dosadá.
 Opäť nasaďte ochranu proti rozstreko-
vaniu.
 Zopakujte postup na protiľahlej strane.
1 Sitko s kužeľom plaváka
2 Rúra
 Sitko zvonka vyčistite a vypláchnite.
 Skontrolujte pohyblivosť kužeľa plavá-
ka.
Zmluva o údržbe
Údržbárske činnosti na BR 55/40 RS
Demontáž vysávacieho ramena
Otočenie alebo výmena sacích stierok
Výmena valcových kief
Údržbárske práce BD 50/40 RS
Demontáž vysávacieho ramena
Výmena alebo otočenie sacích stierok
Výmena kotúčovej kefy
Údržbárske práce u všetkých
variant
Čistenie plaváka
